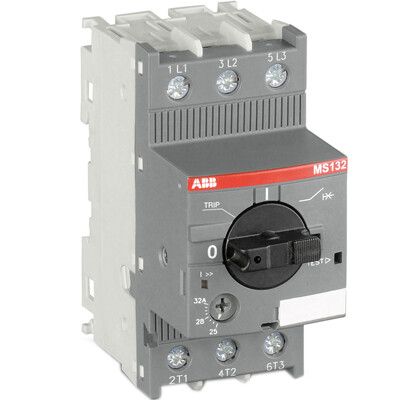

Выключатель автоматический для защиты электродвигателей MS132-20 50кА с регулируемой тепл, защ, 16A-20А кл,тепл, расцепит, | 1SAM350000R1013 ABB

Автоматический выключатель ABB MS132-20 16–20 А предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство сочетает надёжную термомагнитную защиту, регулируемую уставку тока и высокую отключающую способность - идеально подходит для промышленных систем на базе DIN-рейки.

Назначение и область применения

Выключатель ABB MS132-20 используется для ручного включения и отключения электродвигателей, а также для их комплексной защиты. Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется в условиях промышленной среды, где важна надёжность и точность срабатывания при изменении нагрузки.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Диапазон уставки тока: 16–20 А - позволяет точно настроить порог срабатывания теплового расцепителя под конкретный двигатель.
• Номинальное напряжение: 230–690 В переменного тока - совместим с большинством трёхфазных сетей промышленного типа.
• Номинальная отключающая способность: 100 кА - способен безопасно прервать сверхтоки даже при серьёзных аварийных режимах.
• Класс теплового расцепителя: 10 - время срабатывания при перегрузке соответствует ГОСТ, обеспечивает защиту двигателя без ложных срабатываний.
• Уставка магнитного расцепления: 240–360 А - быстрое отключение при КЗ, исключает повреждение обмоток двигателя.
• Номинальная коммутируемая мощность (AC-3): 7,5 кВт при 400 В - оптимально для двигателей до этого значения.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки в закрытый шкаф.
• Рабочий температурный диапазон: от –25 до +60 C - работает в холодных цехах и жарких помещениях.
• Механическая износостойкость: 100 тысяч циклов - долгий срок службы при частых операциях включения/выключения.
• Подключение: винтовые зажимы, макс. сечение кабеля - 6 мм2.
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная установка в щитах.
• Элемент управления: поворотная ручка - удобное ручное управление и визуальный контроль положения.
• Количество полюсов: 3 - для трёхфазных сетей.
• Нормативные документы: ГОСТ Р 50030.2, 50030.4.1 - соответствие российским требованиям безопасности.

Совместимость и монтаж

Выключатель ABB MS132-20 совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных щитах. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом 0,8 Нм, чтобы избежать пережима или плохого контакта. Максимальное сечение кабеля - 6 мм2, что покрывает большинство медных проводов для двигателей до 7,5 кВт. Обязательно соблюдайте полярность при подключении фаз - устройство не имеет полярности, но правильная коммутация снижает риск нагрева. Убедитесь, что расстояние между соседними аппаратами не менее 10 мм для теплоотвода.

Безопасность и стандарты

Изделие соответствует российским нормам ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1, которые регламентируют требования к автоматическим выключателям для защиты электродвигателей. Защита от обрыва фазы предотвращает работу двигателя на двух фазах - основную причину выхода из строя обмоток. Класс расцепителя 10 гарантирует, что срабатывание при перегрузке произойдёт после достаточного времени прогрева, не нарушая технологический процесс. Отключающая способность 100 кА соответствует требованиям для промышленных объектов с высокими токами КЗ.

Преимущества

• Регулируемая тепловая уставка (16–20 А) - можно точно адаптировать под реальные параметры двигателя, минимизируя ложные отключения.
• Защита от обрыва фазы - уникальная функция, которая продлевает жизнь двигателю в условиях нестабильной сети.
• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже при крупномасштабных авариях.
• Механическая прочность (100 тыс. циклов) - подходит для частого ручного управления.
• Совместимость с сериями ABB MS/MO - возможность унифицировать парк оборудования.

Ограничения применения

• Не предназначена для работы во внешней среде - степень защиты IP20 требует установки внутри электрошкафа.
• Не подходит для защиты однофазных двигателей - только трёхфазные системы.
• Не рекомендовано использовать в средах с повышенным уровнем пыли, влаги или химических испарений - требуется дополнительная герметизация шкафа.
• Не является пускателем - не содержит контактора, поэтому для удалённого или автоматического пуска нужен внешний контактный аппарат.
• Максимальное сечение кабеля - 6 мм2 - не подходит для больших двигателей (>11 кВт), требующих провода 10 мм2 и выше.

Примеры использования

• Щит управления конвейерной линией - защита трёх двигателей по 5,5 кВт каждый.
• Циркулярный станок с двигателем 7,5 кВт - точная настройка уставки под нагрузку при резке древесины.
• Насосная группа в водоснабжении - защита от обрыва фазы в условиях старой проводки.
• Воздушный компрессор 11 кВт - при условии, что питание через выключатель проходит через внешний контактор.

Практические советы

• Настройте уставку теплового расцепителя на 10–15% выше номинального тока двигателя - это предотвратит ложные срабатывания при пусковых токах.
• Проверьте сечения кабелей перед подключением - использование провода больше 6 мм2 может вызвать перегрев зажимов.
• При использовании нескольких выключателей MS132-20 в одном шкафу - оставляйте воздушные зазоры между ними для лучшей вентиляции.
• Не заменяйте этот выключатель обычным автоматом - он специально рассчитан на защиту двигателей, а не освещения или розеток.
• При первом запуске - проверьте, что ручка находится в положении “I” (вкл.) и не заедает - механика должна работать свободно.
