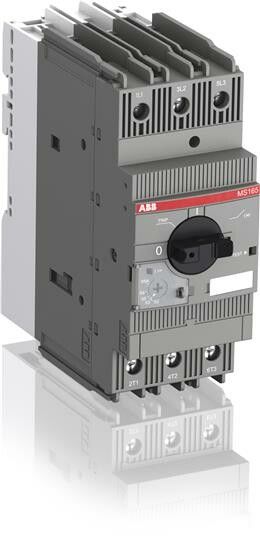

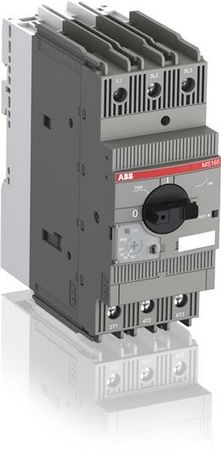

Выключатель автоматический для защиты электродвигателей MS165-54 25кА с регулируемой тепловой защитой 40А-54А класс теплового расцепителя 10А ) | 1SAM ABB 1SAM451000R1016

Автоматический выключатель ABB MS165-54 предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство сочетает регулируемую тепловую защиту, высокую отключающую способность и надёжную работу на DIN-рейке. Модель MS165-54 подходит для промышленных систем, где важна точная настройка и долгий срок службы.

Назначение и область применения

Выключатель ABB MS165-54 используется для ручного запуска и остановки трёхфазных электродвигателей, а также для их защиты от:

• перегрузок - благодаря регулируемому тепловому расцепителю;
• коротких замыканий - за счёт магнитного расцепления;
• обрыва одной из фаз - функция чувствительности к обрыву фазы предотвращает перегрев двигателя.

Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками и переменной нагрузкой.

Технические характеристики

• Тип расцепителя: термомагнитный - совмещает медленную реакцию на перегрузку и мгновенное отключение при КЗ.
• Количество полюсов: 3 - для трёхфазных сетей.
• Номинальный ток: 54 А - максимальный постоянный ток, который выдерживает устройство без срабатывания.
• Диапазон уставки тока: 40–54 А - можно настроить под конкретный двигатель, чтобы избежать ложных срабатываний.
• Номинальное рабочее напряжение: 250–690 В - работает в широком диапазоне промышленных сетей, включая 400 В и 660 В.
• Номинальная отключающая способность: 30 кА при 400 В - способен безопасно отключить ток короткого замыкания до 30 тысяч ампер.
• Уставка мгновенного расцепления: 810 А - порог срабатывания при КЗ, не требует настройки.
• Мощность коммутации (AC-3): 22 кВт - позволяет включать/отключать двигатели мощностью до этого значения.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки в щитах.
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных шкафах.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 25 мм2.
• Элемент управления: поворотная ручка - удобно визуально определить положение (вкл/выкл).
• Класс теплового расцепителя: 10A - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, обеспечивая координированную защиту двигателей.

Совместимость и монтаж

Выключатель ABB MS165-54 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место в щите минимум 3 модуля (54 мм). Подключение силовых проводов выполняется через винтовые зажимы - затяжка должна быть равномерной, без перекосов. Нулевой провод не подключается к этому устройству - он остаётся вне защиты. Рекомендуется использовать кабели с жилами из меди, сечением 4–25 мм2. Предварительно проверьте соответствие номинала двигателя диапазону 40–54 А - при меньших токах возможны ложные срабатывания.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Обеспечивает защиту согласно требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.4.2. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Отключение происходит даже при потере одной фазы - предотвращает «работу на двух фазах», которая часто приводит к выходу двигателя из строя.

Преимущества

• Регулируемый тепловой расцепитель - позволяет точно адаптировать защиту под реальную нагрузку двигателя.
• Высокая отключающая способность (30 кА) - надёжно работает в условиях слабых сетей или при близком расположении трансформаторов.
• Функция защиты от обрыва фазы - снижает риск дорогостоящего ремонта электродвигателей.
• Поворотная ручка - наглядное позиционирование состояния (вкл/выкл/триппер), что важно при обслуживании.
• Произведено ABB - известный бренд с гарантией качества и длительным сроком службы.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не допускает воздействия пыли, влаги или температур ниже 0C без дополнительного корпуса.
• Не подходит для защиты однофазных устройств - только трёхфазные системы.
• Не имеет встроенного контактора - для частого пуска рекомендуется применять в паре с магнитным пускателем.
• Нельзя использовать в сетях с постоянным током - только переменный ток (AC).
• При токах ниже 40 А тепловая защита будет работать некорректно - выбирайте другую модель, если двигатель менее 40 А.

Примеры использования

• Промышленный конвейер с двигателем 37 кВт / 48 А - настройка уставки на 48 А, защита от обрыва фазы.
• Циркулярный станок с двигателем 15 кВт / 32 А - этот выключатель не подходит, нужен более низкий номинал (например, MS165-32).
• Вентиляционная система с насосом 22 кВт / 42 А - идеальный вариант, так как уставка 40–54 А покрывает эту нагрузку.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 40–54 А. Если меньше - используйте другой автомат.
• Настройку тепловой защиты выполняйте после прогрева двигателя до рабочей температуры - это даёт точную уставку.
• При использовании в условиях частых пусков (более 10 раз в час) убедитесь, что выключатель рассчитан на такие режимы - MS165-54 подходит для средних частот пусков.
• Не забудьте про маркировку: рядом с выключателем ABB MS165-54 укажите номер двигателя и уставку тока - это ускорит диагностику.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев и отказ.
