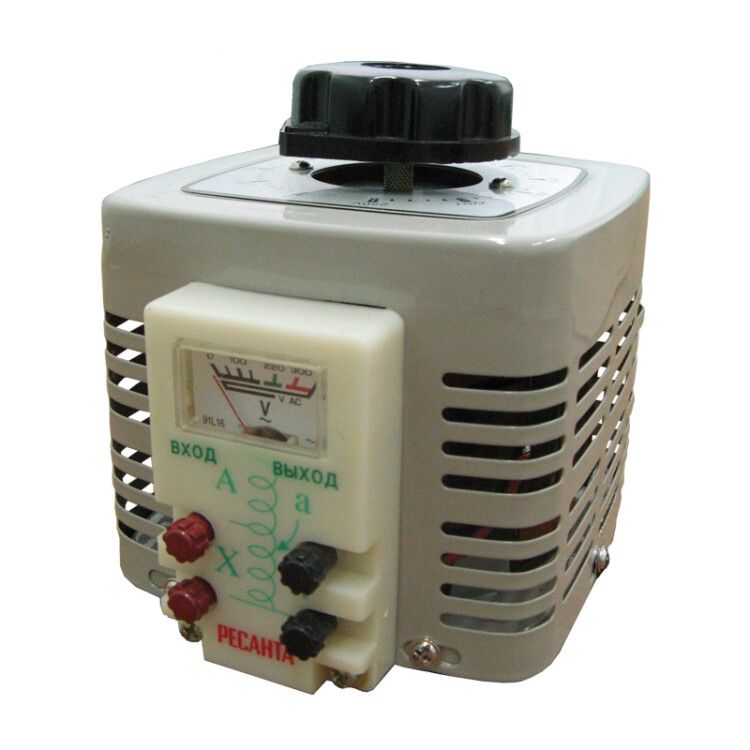

Автотрансформатор ЛАТР TDGC2-5К 5кВА 20А 220В Ресанта 63/5/4 Huter

Автотрансформатор ЛАТР TDGC2-5 5 кВА 20 А 220 В - устройство для плавной регулировки напряжения в пределах 0–250 В, предназначенное для тестирования, настройки и запуска электрооборудования. Производится брендом Ресанта, артикул 63/5/4.

Назначение и область применения

Автотрансформатор ЛАТР TDGC2-5 5 кВА 20 А 220 В используется там, где требуется изменять входное напряжение плавно и точно - например, при испытаниях бытовой и промышленной техники, наладке источников питания, проверке двигателей и нагревательных элементов. Подходит для лабораторий, сервисных центров, мастерских по ремонту оборудования и малых производственных участков.

Технические характеристики

• Мощность: 5 кВА - максимальная нагрузка, которую можно подключить без перегрузки;
• Ток: 20 А - допустимый ток на выходе при 220 В;
• Входное напряжение: 220 В +-10% - работает от стандартной сети;
• Выходное напряжение: 0–250 В - плавная регулировка поворотным рычагом;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Охлаждение: естественное воздушное - не требует вентиляторов;
• Габариты и вес: не указаны - учитывайте необходимость места для установки и доступа к вентиляционным отверстиям.

Совместимость и монтаж

Автотрансформатор ЛАТР TDGC2-5 5 кВА 20 А 220 В имеет клеммы для подключения проводов на входе и выходе. Монтаж выполняется на жесткой поверхности, желательно в закрытом щите или на стенде. Кабели должны иметь достаточное сечение - для 20 А рекомендуется медный провод не менее 2,5 мм2. Убедитесь, что входное напряжение соответствует 220 В - подключение к 380 В вызовет повреждение устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для лабораторного оборудования. Наличие механического регулятора исключает риск случайного скачка напряжения. Однако из-за отсутствия гальванической развязки между входом и выходом автотрансформатор не обеспечивает защиту от поражения током - все работы с подключёнными цепями следует выполнять при отключенном питании.

Преимущества

• Плавная регулировка напряжения без ступенчатых скачков - удобно для точной настройки;
• Высокая надёжность конструкции - обмотки выполнены из меди, корпус - прочный металл;
• Эффективность до 95% - минимальные потери энергии по сравнению с импульсными стабилизаторами;
• Не требует внешнего питания - работает от сети без электронных плат;
• Простота обслуживания - нет фильтров, конденсаторов или микросхем, которые могут выйти из строя.

Ограничения применения

• Не применяется в качестве стабилизатора - не компенсирует колебания сети автоматически;
• Запрещено использовать в условиях повышенной влажности, пыли или температур ниже 0 C - класс защиты IP20 не предусматривает защиту от окружающей среды;
• Не подходит для длительной работы на максимальной мощности более 30 минут без пауз - возможен перегрев;
• Не безопасен для подключения чувствительной электроники без дополнительной фильтрации - выходное напряжение содержит помехи от графитового контакта;
• Не заменяет трансформатор с гальваноразвязкой - нельзя применять в медицинской или высокоточной аппаратуре без дополнительных мер.

Примеры использования

• Настройка переменного тока в лаборатории для тестирования светильников и зарядных устройств;
• Плавный запуск асинхронных двигателей при ремонте насосов и вентиляторов;
• Испытание терморегуляторов и нагревателей при различных напряжениях;
• Подбор оптимального напряжения для стартеров и реле в автомобильной диагностике.

Практические советы

• Перед первым включением проверьте положение регулятора - он должен находиться на нулевой отметке;
• Не подключайте нагрузку выше 5 кВА - даже кратковременная перегрузка может привести к выходу из строя;
• При работе с металлическими корпусами оборудования заземлите корпус автотрансформатора ЛАТР TDGC2-5 5 кВА 20 А 220 В;
• Если устройство сильно греется - немедленно отключите и дайте остыть; продолжительная работа на 80–100% нагрузки снижает срок службы;
• Для долговечности храните в сухом месте, избегайте вибраций - контактные кольца могут забиваться пылью.
