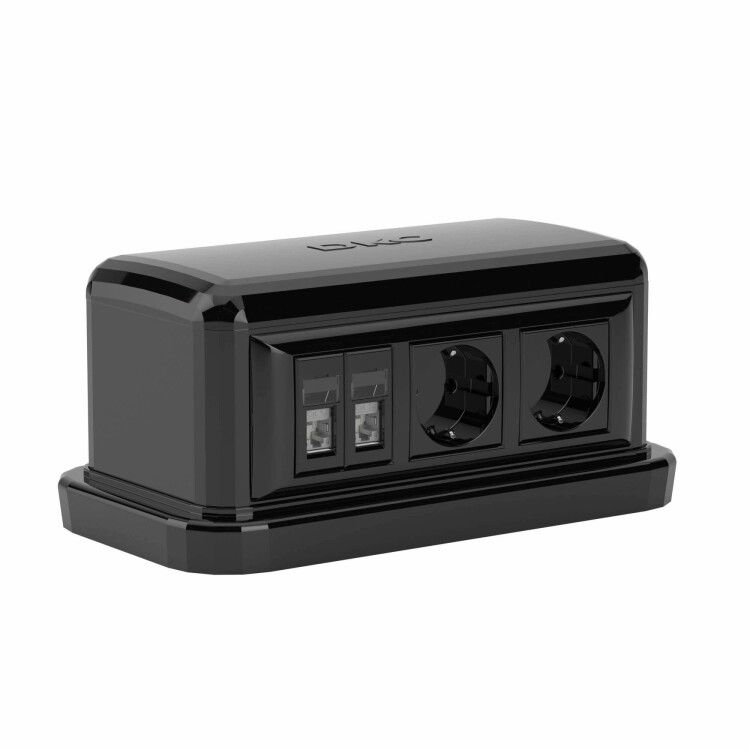

Напольная башенка BUS. 12 модулей. черная. RAL7016 | 09090 DKC ДКС

Напольная башенка BUS, 12 модулей, черная, RAL7016, IP40 - компактная распределительная колонна для организации рабочих мест в открытых зонах, где требуется доступ к электрооборудованию с двух сторон. Бренд DKC (ДКС) предлагает эту модель как часть серии Напольная башенка BUS, рассчитанную на установку устройств управления и автоматики в условиях производства, офисов и объектов с высокой мобильностью требований.

Назначение и область применения

Напольная башенка BUS, 12 модулей, черная, RAL7016, IP40 предназначена для размещения электротехнических изделий (ЭУИ) в помещениях с открытым планировочным решением: у столов, трибун, конвейеров, технологических линий. Она обеспечивает двусторонний доступ к оборудованию - по 6 модулей с каждой стороны. Подходит для монтажа устройств из серий Avanti, Viva и формата 45×45 мм с использованием совместимых каркасов. Применяется там, где нужна быстрая переориентация оборудования, частый доступ к коммуникациям или временная установка.

Технические характеристики

• Количество модулей: 12 (по 6 с каждой стороны)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Высота: 111 мм
• Ширина: 131 мм
• Глубина: 111 мм
• Материал корпуса: пластик, свободный от галогенов
• Цвет: черный, RAL 7016 (корпус и крышка)
• Форма: прямоугольная
• Количество кабельных вводов: 4, расположены сбоку
• Полезное сечение для проводов: до 1900 мм2
• Количество отсеков: один общий, разделённый двумя перегородками
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом и возможными перепадами температур
• Тип крепления: подставка, обеспечивающая напольную установку
• Мобильность: да - можно перемещать после сборки

Совместимость и монтаж

Напольная башенка BUS, 12 модулей, черная, RAL7016, IP40 не содержит самих модульных элементов - они устанавливаются отдельно. Для работы нужны:

• Каркасы для ЭУИ серии Viva или 45×45 мм
• Рамка-суппорт для серии Avanti

Комплект поставки включает: основание, стойку, крышку, четыре самореза для фиксации стойки, одну центральную перегородку, две рамки по 6 модулей и одну заглушку для декорирования неиспользуемых проёмов. Монтаж выполняется на ровную поверхность: стойка крепится к основанию саморезами, затем устанавливаются рамки и ЭУИ. Кабели заводятся через боковые вводы - рекомендуется использовать кабельные вводы с уплотнителем для герметизации.

Безопасность и стандарты

Напольная башенка BUS, 12 модулей, черная, RAL7016, IP40 изготовлена из материала, свободного от галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутрипомещений. Степень защиты IP40 исключает попадание крупных твердых предметов, но не защищает от влаги - не применяйте в сырых или outdoor-объектах. Климатическое исполнение УХЛ4 позволяет использовать в отапливаемых помещениях с температурой от −25C до +40C.

Преимущества

• Двусторонний доступ - удобство обслуживания с обоих направлений
• Мобильность - легко переместить при необходимости изменения планировки
• Одинаковый цвет корпуса и крышки (RAL 7016) - единый эстетический вид
• Заглушка для неиспользуемых проёмов - предотвращает запыление и внешнюю неаккуратность
• Пластик без галогенов - безопасен при возгорании и соответствует экологическим нормам
• Предварительно установленные перегородки - ускоряет сборку и делит пространство

Ограничения применения

• IP40 - нельзя применять во влажных средах, на улице, в цехах с брызгами воды или паром
• Нет встроенных кабельных вводов с уплотнением - требуется докупить и смонтировать самостоятельно
• Не предназначен для установки мощных аппаратов с высоким тепловыделением - ограниченная теплоотдача пластика
• Максимальная нагрузка на конструкцию не указана - не перегружать тяжелыми устройствами
• Высота фиксирована (111 мм) - невозможно регулировать уровень выше указанного значения

Примеры использования

• Производственные участки: управление конвейерами с двух сторон
• Офисные зоны: точки питания и управления для тестового стенда
• Выставочные площадки: временное размещение контроллеров и реле
• Образовательные центры: учебные стенды с модульными устройствами
• Аудитории и трибуны: скрытые точки подключения для презентаций

Практические советы

• Перед монтажом проверьте соответствие размеров ваших ЭУИ - рамки подходят только для стандартных модулей 45×45 мм, Viva и Avanti
• Используйте кабельные вводы с резиновым уплотнением, чтобы повысить степень защиты даже при IP40
• Если башенка будет часто передвигаться, закрепите кабели хомутиками внутри, чтобы избежать перегиба
• Не используйте металлические крепежи, которые могут повредить пластик при затяжке - достаточно пластиковых или слаботочных саморезов
• При длительном использовании протирайте поверхность сухой тряпкой - необработанная поверхность собирает пыль
• Для систем с большим числом кабелей - заранее продумайте маршруты входа/выхода через 4 боковых ввода
