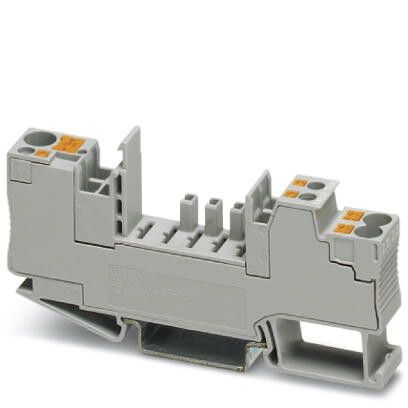

Базовый элемент CB 1/6-2/4 PT-BE 12.3 мм Phoenix Contact 2800929

Базовый элемент CB 1/6-2/4 PT-BE от Phoenix Contact - компактный модуль для организации соединений в распределительной коробке, используется в системах автоматизации и управления. Артикул 2800929 позволяет легко заменить или дополнить существующую цепь без перепроектирования.

Назначение и область применения

Базовый элемент CB 1/6-2/4 PT-BE служит для физического соединения проводов между входными и выходными клеммами внутри шины. Он применяется в коммутационных панелях, где требуется надёжная передача сигнала или питания между устройствами без лишних переходников. Подходит для установки в DIN-рейку в контроллерах, панелях управления, промышленных автоматах.

Технические характеристики

• Формат: базовый элемент с 6 входными и 4 выходными контактами
• Рассчитан на ток до 10 А (по умолчанию для серий PT-BE)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий термопластик (UL94 V-0)
• Габариты: соответствует стандартному шагу 5,0 мм для шин PT-BE
• Установка: на DIN-рейку типа TS35

Совместимость и монтаж

Базовый элемент CB 1/6-2/4 PT-BE совместим только с другими модулями серии PT-BE от Phoenix Contact. Устанавливается вплотную к другим элементам этой же серии - не сочетается с продукцией других производителей или серий. Для монтажа достаточно защёлкнуть его на DIN-рейку, затем затянуть винты клемм. Каждый контакт рассчитан на зажим одножильного провода сечением 0,2–2,5 мм2. Максимальный момент затяжки - 0,5 Нм.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 (устройства для соединения и разъединения)
• Сертифицирован по UL 508A для промышленного оборудования
• Защита IP20 - предотвращает случайный доступ к токоведущим частям

Преимущества

• Стандартная форма обеспечивает взаимозаменяемость с аналогичными элементами в уже установленных системах
• Чёткая маркировка контактов снижает риск ошибок при подключении
• Высокая плотность размещения: 6 входов + 4 выхода в одном модуле экономят место в щите
• Не требует внешнего питания - работает как пассивный соединитель

Ограничения применения

• Не предназначен для работы с высокими импульсными нагрузками - не использовать в цепях с частыми скачками тока выше 10 А
• Запрещено применять в средах с повышенной влажностью, агрессивными газами или пылью - степень защиты IP20 недостаточна
• Не поддерживает многожильные провода с опрессовкой - только одножильные жилы
• Не является изолирующим элементом - не заменяет реле или выключатели

Примеры использования

• Подключение датчиков уровня к PLC через распределительную коробку
• Разводка сигналов от энкодеров к контроллеру в конвейерной линии
• Объединение нескольких кнопок аварийной остановки в одну точку ввода
• Перераспределение питания 24 В постоянного тока между несколькими исполнительными механизмами

Практические советы

• Перед монтажом проверьте соответствие количества входов и выходов вашей схеме - 6 входов / 4 выхода не позволяют делать “разветвление” в обоих направлениях
• Используйте только отвертки с регулируемым крутящим моментом - перетяжка повредит клеммы
• При сборке щита оставляйте минимум 10 мм свободного места вокруг элемента для вентиляции и обслуживания
• Артикул 2800929 часто заказывают в запас - он универсален и встречается во многих типовых решениях Phoenix Contact
