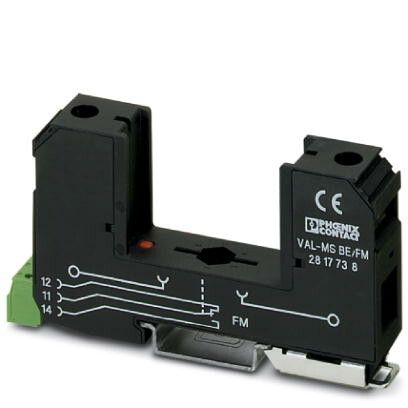

Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM | 2817738 Phoenix Contact

Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM от Phoenix Contact предназначен для установки в распределительных щитах как часть модульной системы защиты от импульсных перенапряжений. Этот компонент используется в паре с другими элементами для создания полноценного устройства защиты типа 2.

Назначение и область применения

Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM - это не самостоятельное устройство, а составная часть модульной системы защиты. Он устанавливается в DIN-рейку и соединяется с другими элементами (например, коммутационными модулями или индикаторами) для формирования завершённого SPD (устройства защиты от импульсных перенапряжений). Применяется в электроустановках напряжением до 400 В переменного тока, где требуется защита оборудования от скачков напряжения, вызванных молниями или коммутациями в сети.

Технические характеристики

• Тип защиты: Type 2 (по IEC 61643-11) - предназначена для внутренней установки на вторичном уровне распределения энергии;
• Рабочее напряжение: до 400 В AC;
• Монтаж: на DIN-рейку 35 мм;
• Подключение: клеммы для проводов сечением до 25 мм2;
• Исполнение: базовый элемент без собственной индикации состояния - требует внешнего модуля индикации;
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды.

Совместимость и монтаж

Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM совместим только с другими компонентами серии VAL-MS от Phoenix Contact. Для работы он должен быть установлен рядом с коммутационным модулем (например, VAL-MS CM) и/или индикатором состояния (VAL-MS IM). Монтаж выполняется на стандартную DIN-рейку. Подключаются входные и выходные провода через зажимы на передней панели. Каждый элемент фиксируется механически - не требует дополнительных креплений. Убедитесь, что все элементы одной цепи находятся в одном ряду и правильно соединены шиной внутри корпуса.

Безопасность и стандарты

Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM соответствует требованиям стандарта IEC 61643-11. Произведён в соответствии с системой управления качеством ISO 9001. Соответствие классу защиты Type 2 гарантирует безопасную работу в условиях нормальных сетевых колебаний и импульсов средней мощности.

Преимущества

• Модульная система позволяет гибко настраивать уровень защиты под конкретный проект;
• Удобная замена повреждённых элементов без демонтажа всей системы;
• Высокая надёжность контактов благодаря технологии пружинных зажимов от Phoenix Contact;
• Совместимость с широким спектром аксессуаров серии VAL-MS - индикаторы, коммутаторы, переходники.

Ограничения применения

• Не работает самостоятельно - обязательно нужна пара с коммутационным модулем и/или индикатором;
• Не предназначен для установки вне закрытых щитов из-за степени защиты IP20;
• Не рассчитан на постоянные высокие токи - только на кратковременные импульсы;
• Не применяется в цепях постоянного тока или напряжением выше 400 В AC.

Примеры использования

• Защита автоматических выключателей и частотных преобразователей в промышленных щитах;
• Обеспечение безопасности PLC-систем и HMI-панелей на производстве;
• Установка в распределительных щитах жилых домов, офисов, торговых центров после главного ввода;
• Дополнение существующих систем защиты в объектах с чувствительной электроникой.

Практические советы

• Выбирая Базовый элемент для защиты от перенапряжений, тип 2 VAL-MS BE/FM, всегда проверяйте наличие совместимых модулей - без них устройство не функционирует;
• При проектировании учтите, что каждый элемент занимает один модуль (17,5 мм) на DIN-рейке - планируйте место для всех компонентов;
• Перед первым запуском убедитесь, что все соединения затянуты моментом 0,5–0,7 Нм - недостаточно плотный контакт снижает эффективность защиты;
• Заменяйте весь комплект (не только индикатор) при срабатывании - даже если видимые повреждения отсутствуют, внутренние элементы могли выйти из строя;
• Артикул 2817738 - это исключительно базовая часть; для готового решения используйте полный набор VAL-MS с указанием полного комплекта.
