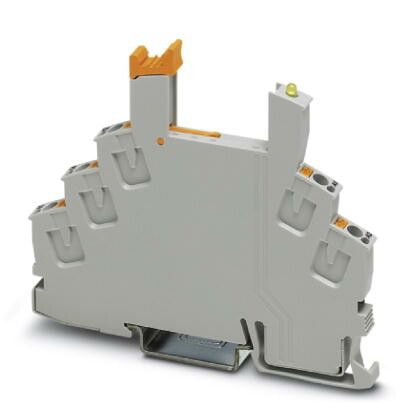

Базовый модуль RIF-0-BPT/21 | 2900958 Phoenix Contact

Базовый модуль RIF-0-BPT/21 от Phoenix Contact предназначен для надёжного соединения и распределения сигналов в системах автоматизации. Этот модуль используется в качестве базового элемента в компактных распределительных коробках, обеспечивая механическую и электрическую фиксацию для последующих модулей.

Назначение и область применения

Базовый модуль RIF-0-BPT/21 служит основой для сборки модульных систем на DIN-рейке. Он не передаёт сигналы сам по себе, а создаёт электрический контакт между установленными на него функциональными модулями и шиной питания. Применяется в панелях управления, промышленной автоматизации, системах контроля и измерений.

Технические характеристики

• Тип: базовый модуль для DIN-рейки
• Количество контактов: 21
• Рабочее напряжение: до 400 В переменного тока
• Максимальный ток: 12 А
• Ширина: 17,5 мм на один контакт (в сумме - около 367,5 мм)
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Степень защиты: IP20
• Установка: на DIN-рейку типа TS 35/7,5 или TS 35/15

Совместимость и монтаж

Базовый модуль RIF-0-BPT/21 совместим только с модулями серии RIF-0 от Phoenix Contact. Устанавливается на DIN-рейку путём защёлкивания - зажимы фиксируют модуль без инструментов. После установки необходимо подключить питание через верхние и нижние клеммы, которые соединены внутри модуля. Все последующие модули устанавливаются прямо на этот базовый элемент, получая питание и землю через внутреннюю шину.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1
• Сертифицирован по UL 508
• Изготовлен из материалов, соответствующих норме UL94 V-0 (самозатухающий пластик)

Преимущества

• Обеспечивает стабильную электрическую связь между всеми модулями в цепи
• Не требует внешних проводов для распределения питания - всё реализовано внутри
• Выдерживает высокие нагрузки: до 12 А и 400 В
• Легко заменяется и обслуживается благодаря стандартизированному формату
• Защищён от случайного прикосновения к токоведущим частям (IP20)

Ограничения применения

• Не предназначена для работы во взрывоопасных средах
• Не подходит для наружной установки - степень защиты IP20 исключает воздействие воды и пыли
• Не работает автономно - обязательно требуется установка функциональных модулей
• Подходит только для модулей серии RIF-0; другие серии несовместимы

Примеры использования

• Распределительная коробка на станке с ЧПУ - подключение датчиков и исполнительных механизмов
• Щит управления конвейерной линией - коммуникация между реле, таймерами и кнопками
• Автоматизированный участок производства - сборка сигнальных цепей с использованием нескольких RIF-0-модулей

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет правильную ширину (TS 35/7,5 или TS 35/15)
• Не перегружайте модуль - максимальный ток 12 А распространяется на всю шину, распределяйте нагрузку равномерно
• При замене модуля отключите питание - даже при выключенном оборудовании возможен потенциал на шине
• Используйте только оригинальные модули Phoenix Contact - сторонние аналоги могут иметь отличную геометрию или качество контактов
• RIF-0-BPT/21 - это не конечный продукт, а часть системы. Выбирайте количество контактов в зависимости от числа будущих модулей
