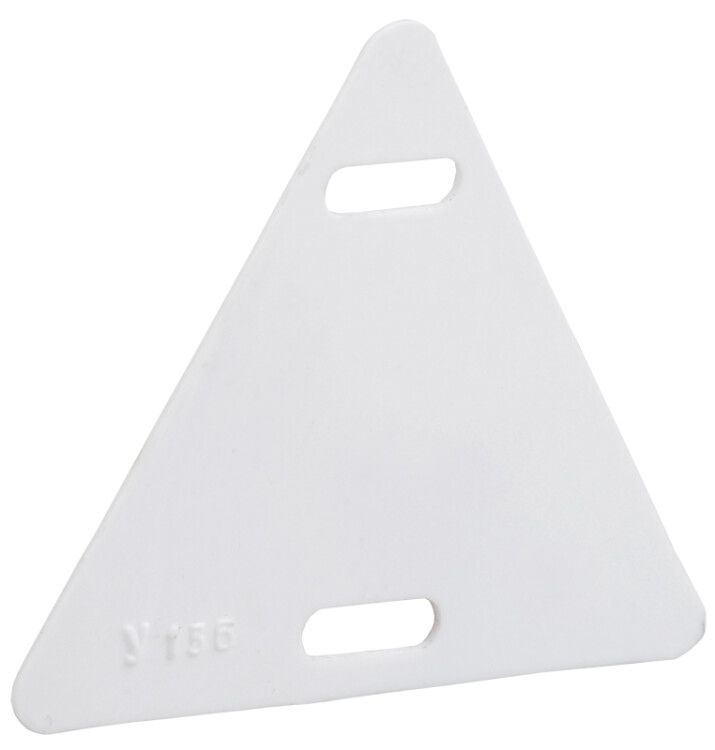

Бирка кабельная маркировочная У-136 55х55х55мм (треугольник) IEK UZMA-BIK-Y136-T

Бирка кабельная маркировочная У-136 треугольник 55х55х55 мм от IEK предназначена для маркировки контрольных кабелей напряжением до 1 кВ. Эта модель отличается прочностью полиэтиленовой основы, устойчивостью к перепадам температур и возможностью нанесения маркировки любым пишущим средством — от ручки до маркера. Артикул uzma-bik-y136-t подходит для монтажа в условиях промышленного оборудования, распределительных щитов и кабельных трасс.

Назначение и область применения

Бирка кабельная маркировочная У-136 треугольник 55х55х55 мм используется для идентификации контрольных кабелей в электроустановках напряжением до 1 кВ. Отличается от серий У-135, которые применяются для силовых кабелей выше 1 кВ. Подходит для установки на кабели диаметром от 1 до 300 мм. Часто встречается в системах автоматизации, пультах управления, шкафах распределения, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Форма: равносторонний треугольник со стороной 55 мм
• Размеры: 55×55×55 мм (толщина включает объемную форму)
• Материал: полиэтилен — устойчив к влаге, химикатам и механическому воздействию
• Цвет: белый — обеспечивает хорошую контрастность для записи
• Диапазон рабочих температур: от –40 °C до +50 °C — подходит для холодных помещений и открытых участков
• Диаметр кабеля: 1–300 мм — совместим с большинством контрольных и слаботочных кабелей
• Способ монтажа: физическое закрепление через проушину (не требует клея, зажимов или инструментов)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

У-136 треугольник 55х55х55 мм крепится путём продевания кабеля через вырез в форме треугольника — аналогично «нанизыванию». Нет необходимости использовать хомуты, ленты или клей. Бирка плотно фиксируется на кабеле за счёт жесткости материала и формы. Для многожильных кабелей с большим внешним диаметром рекомендуется проверить свободное прохождение через отверстие перед установкой. Монтаж допускается как на готовые кабельные сборки, так и во время прокладки.

Преимущества

• Не требует специальных инструментов для установки — достаточно рук
• Поддерживает запись любой ручкой, карандашом или маркером — даже обычная гелевая ручка остаётся видимой долгое время
• Легко очищается спиртом или влажной тканью — позволяет переиспользовать бирку при изменении маркировки
• Высокая морозостойкость — не становится хрупкой при минусовых температурах
• Стойкий к ультрафиолету материал — не желтеет и не теряет цвет при краткосрочном воздействии света

Ограничения применения

• Не предназначен для кабелей напряжением более 1 кВ — для них используются бирки серии У-135
• Не имеет самоклеящейся основы — нельзя крепить на плоские поверхности, только на кабель
• Не подходит для кабелей с диаметром менее 1 мм — слишком маленький кабель не будет удерживать бирку
• Не рассчитана на постоянное погружение в жидкости — хотя IP-класс не указан, длительный контакт с водой может повредить надпись

Примеры использования

• Маркировка проводов в пультах управления станков
• Обозначение цепей в распределительных щитах АВР
• Идентификация сигналов датчиков в системах автоматизации
• Разметка кабелей в кабельных каналах на производстве
• Временная маркировка при тестировании электросистем

Практические советы

• Перед нанесением надписи протрите поверхность бирки сухой тканью — это повысит адгезию чернил
• Для долговечной маркировки используйте масляные маркеры или фломастеры с быстросохнущими чернилами
• Если бирка будет использоваться несколько раз — делайте пометки карандашом, чтобы легко стирать и менять информацию
• Проверьте, что кабель проходит через отверстие без усилия — если есть сопротивление, возможно, выбрана слишком маленькая бирка
• При групповой маркировке используйте единый стиль подписей — например, номера цепей или буквы A/B/C — для удобства обслуживания
