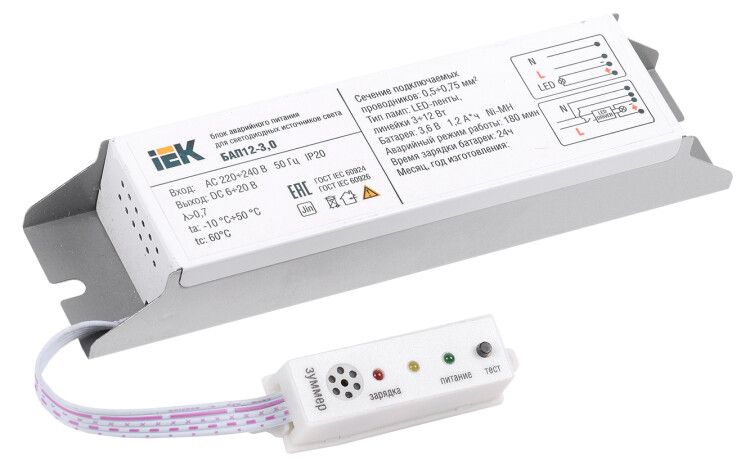

Блок аварийного питания БАП12-3.0 3ч для LED (LED-18SMD2835 не входит в комплект) - LLVPOD-EPK-12-3H IEK

Блок аварийного питания для LED БАП12-3,0 3 часа работы IP20 от IEK предназначен для обеспечения временной работы светодиодных светильников при отключении основного электроснабжения. Этот блок совмещён с аккумулятором и работает в паре с LED-устройствами мощностью до 12 Вт, сохраняя освещение в течение трёх часов. Артикул llvpod-epk-12-3h соответствует модели из серий LIGHTING.

Назначение и область применения

Блок аварийного питания для LED БАП12-3,0 3 часа работы IP20 используется в системах аварийного освещения. Он автоматически переключает питание светильника с сетевого 230 В на внутренний аккумулятор при исчезновении или проседании напряжения. Подходит для установки в жилые здания, офисы, медицинские учреждения, школы и другие объекты, где требуется соблюдение норм безопасности при внезапном отключении электроэнергии.

Технические характеристики

• Номинальное входное напряжение: 230 В переменного тока
• Выходная мощность: 12 Вт
• Работа в аварийном режиме: 3 часа
• Ёмкость аккумулятора: 1,2 Ач
• Напряжение выхода: 6–20 В постоянного тока (совместимо с большинством LED-светильников)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренным климатом, в том числе с колебаниями температуры
• Диапазон рабочих температур: от –10 C до +50 C
• Материал корпуса: металл
• Класс защиты: I - требует заземления
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Тип аккумулятора: прочее (не литий-ионный, не свинцово-кислотный - срок службы ограничен конструкцией устройства)
• Цвет: белый

Совместимость и монтаж

Блок аварийного питания для LED БАП12-3,0 3 часа работы IP20 имеет встраиваемую конструкцию. Его можно монтировать внутри корпуса светильника или в отдельном выносном боксе. Для подключения используются клеммы - необходимо соблюдать полярность при подводе проводов. Устройство предназначено для работы с LED-светильниками, модулями и лентами мощностью от 3 до 12 Вт. Напряжение на нагрузке должно находиться в пределах 6–20 В. Примечание: светодиодная линейка LED-18SMD2835 IEK не входит в комплект - её следует приобретать отдельно, если планируете использовать именно эту комбинацию.

Безопасность и стандарты

Блок аварийного питания для LED БАП12-3,0 3 часа работы IP20 соответствует требованиям к устройствам аварийного освещения. Класс защиты I обязывает подключение к сети через заземляющий контакт - игнорирование этого условия недопустимо. IP20 не предусматривает защиту от воды или пыли - применение в сырых, запылённых или открытых помещениях невозможно. Максимальная температура окружающей среды +50 C - использование рядом с нагревательными элементами или в плохо вентилируемых местах может снизить срок службы аккумулятора.

Преимущества

• Автоматический переход между сетью и аккумулятором - никаких ручных действий не требуется
• Поддержка широкого диапазона выходных напряжений (6–20 В) - совместим с множеством современных LED-решений
• Встроенный кнопочный тест - позволяет проверить работоспособность системы без внешних приборов
• Металлический корпус повышает надёжность теплоотдачи и механическую прочность
• Долгий срок службы - 10 лет при правильной эксплуатации

Ограничения применения

• Не в условиях повышенной влажности, пыли, на улице - IP20 не обеспечивает защиту от жидкости и частиц
• Запрещена работа при температурах ниже –10 C и выше +50 C - возможна потеря ёмкости аккумулятора или отказ схемы
• Не поддерживает лампы с мощностью более 12 Вт - превышение вызовет перегрузку и отключение
• Требуется обязательное заземление - нельзя использовать в двухпроводной сети без PE-провода
• Аккумулятор не заменяемый пользователем - после окончания срока службы весь блок придётся менять целиком

Примеры использования

• Встраивание в потолочные LED-светильники в коридорах многоквартирных домов
• Интеграция в эвакуационные указатели и знаки “Выход”
• Обеспечение резервного освещения в лифтовых шахтах, тамбурах, лестничных клетках
• Создание аварийного контура в административных зданиях с использованием LED-линек LED-18SMD2835 IEK (дополнительно закупаются)

Практические советы

• Перед монтажом проверьте соответствие выходного напряжения вашего LED-светильника диапазону 6–20 В - используйте мультиметр
• При установке в металлический корпус светильника убедитесь, что он надёжно заземлён - это обязательно для класса I
• Проверяйте работу БАП12-3 ежемесячно с помощью кнопки тестирования - даже если система кажется исправной
• Не располагайте блок возле радиаторов, печей или других источников тепла - высокая температура сокращает жизнь аккумулятора
• Если нужна длительная автономная работа - выбирайте модель с большим временем работы; здесь 3 часа - минимальный стандарт для помещений категории II
