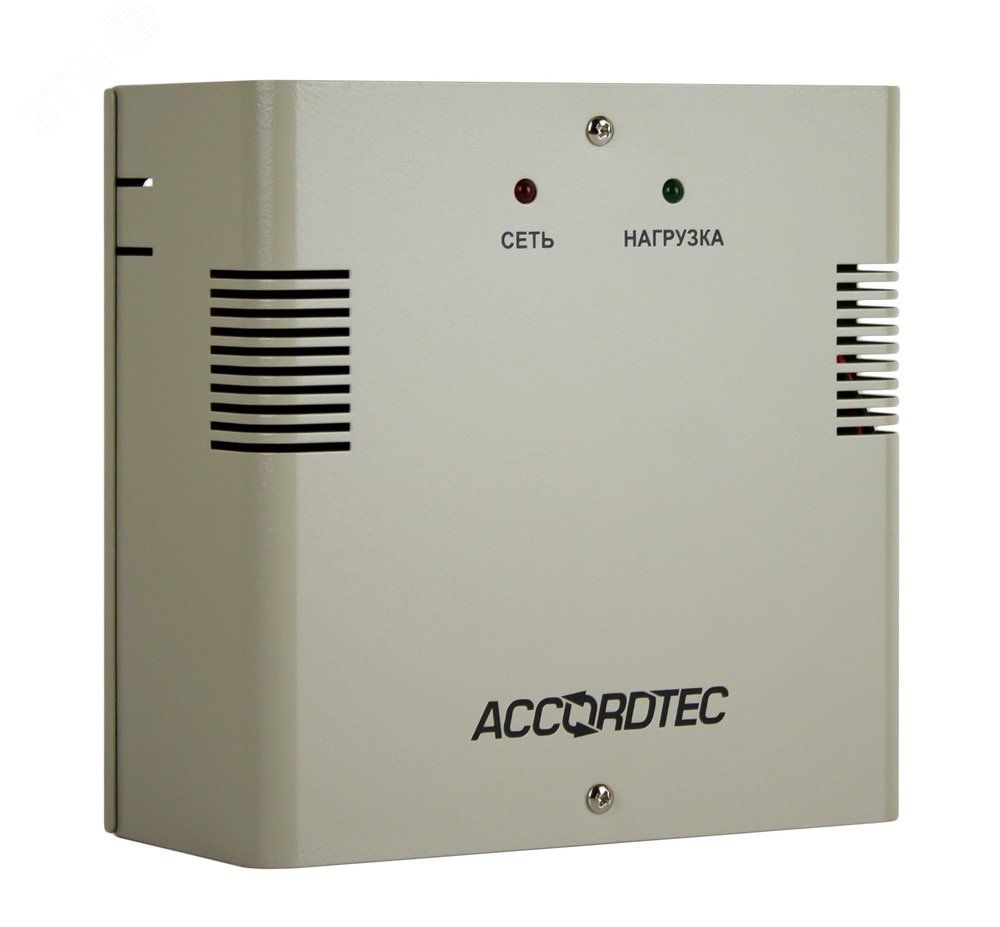

Источник вторичного электропитания в металлическом корпусе под АКБ 7 Ач - AT-02391 AccordTec ББП-40

Источник вторичного электропитания в металлическом корпусе под аккумулятор 7 ампер-час - это компактный блок бесперебойного питания AccordTec ББП-40, предназначенный для обеспечения стабильного постоянного тока 12 В при перебоях в сети. Устройство совмещает функции выпрямителя, зарядного устройства и резервного источника энергии, работая с аккумулятором ёмкостью до 7 А·ч. Подходит для систем автоматизации, сигнализаций, терминалов связи и других устройств, требующих надёжного питания.

Назначение и область применения

AccordTec ББП-40 предназначен для работы в качестве резервного источника питания при отключении основной сети. Он обеспечивает непрерывную работу оборудования за счёт подключения внешнего свинцово-кислотного аккумулятора на 12 В ёмкостью 7 А·ч. Применяется там, где недопустимы скачки напряжения или внезапная потеря питания: системы видеонаблюдения, охранная сигнализация, радиооборудование, контроллеры промышленных автоматизированных процессов, терминалы управления.

Технические характеристики

• Выходное напряжение при работе от сети: 13,6 В +- 0,2 В (DC)
• Выходное напряжение при работе от аккумулятора: не выше 13,7 В
• Номинальный выходной ток: 4 А
• Максимальный кратковременный ток (до 25 сек): 4,5 А
• Ток заряда аккумулятора (при глубоком разряде): макс. 1,0 А
• Рекомендуемая ёмкость аккумулятора: 7 А·ч
• Диапазон входного напряжения: 165–264 В переменного тока
• Частота сети: 50 Гц +- 1 Гц
• Защита аккумулятора от глубокого разряда: да
• Номинал предохранителя аккумуляторной цепи: 5 А
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 164 × 167 × 72 мм

Совместимость и монтаж

AccordTec ББП-40 рассчитан на установку аккумулятора ёмкостью 7 А·ч, соответствующего форм-фактору и типу (обычно SLA или AGM). Для подключения используйте провода сечением не менее 1,5 мм2. Клеммы аккумулятора должны быть доступны через заднюю крышку корпуса - устройство не имеет встроенной батареи. Монтаж выполняется на стену или DIN-рейку (по габаритам подходит). Подключение к сети - через шнур с вилкой; вывод нагрузки - к клеммным колодкам. Обязательно соблюдайте полярность при подключении аккумулятора.

Безопасность и стандарты

Устройство оснащено защитой от глубокого разряда аккумулятора - это продлевает срок службы батареи. Предохранитель на 5 А защищает цепь аккумулятора от короткого замыкания. Степень защиты IP20 допускает использование только внутри помещений, в сухих условиях. Не применяйте в местах с высокой влажностью, запылённостью или температурой ниже 0 C и выше +40 C.

Преимущества

• Металлический корпус повышает механическую прочность и теплоотвод
• Автоматическое управление зарядом - не требуется регулировка
• Поддержка кратковременных перегрузок до 4,5 А - устойчивость при пуске потребителей
• Фиксированное выходное напряжение 13,6 В оптимально для 12-вольтовых аккумуляторов
• Простая замена аккумулятора - не требует демонтажа всего устройства

Ограничения применения

• Не работает при напряжении сети ниже 165 В или выше 264 В
• Запрещено применение в помещениях с повышенной влажностью, на улице или в сырых подвалах из-за IP20
• Не подходит для мощных нагрузок свыше 4 А длительно - возможен перегрев
• Аккумулятор должен быть герметичным (SLA/AGM); обычные обслуживаемые АКБ не рекомендуются
• Не используется в системах с частыми включениями/выключениями - это снижает срок службы аккумулятора

Примеры использования

• Охранная система с камерами и датчиками - обеспечивает работу до 8 часов после отключения света
• Контроллер промышленного конвейера - предотвращает аварийную остановку при просадках напряжения
• Телефонный коммутатор или модем - сохраняет связь во время временного отключения электроэнергии
• Электронные замки и считыватели карт - гарантируют бесперебойную работу в ночное время

Практические советы

• Выбирайте аккумулятор с ёмкостью 7 А·ч - меньшая ёмкость снизит время автономной работы, большая может не успеть зарядиться полностью
• Перед первым использованием заряжайте аккумулятор минимум 8–12 часов
• Проверяйте состояние батареи каждые 6 месяцев - при потере ёмкости более чем на 30 % замените её
• Устанавливайте устройство в хорошо вентилируемом месте - металл нагревается при длительной работе
• Не закрывайте вентиляционные отверстия на корпусе - даже при IP20 важен отвод тепла
• При замене аккумулятора обязательно отключите питание - риск короткого замыкания!
