Блок дифференциальной защиты VIGI iC60 3П 63A 30mA A-ТИП | A9V51363 Schneider Electric APC

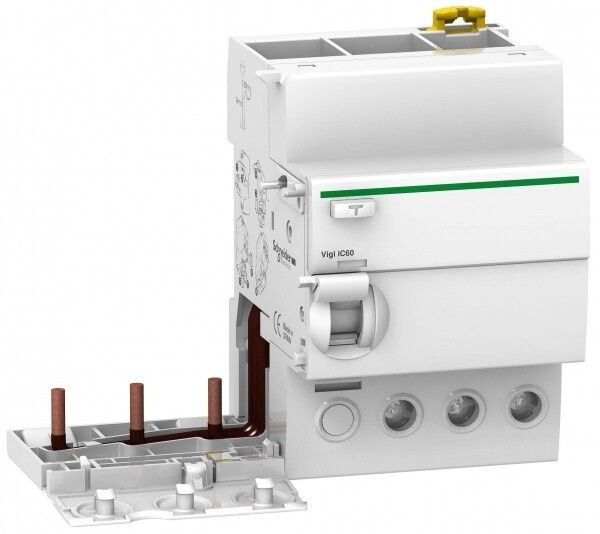

Блок дифференциальной защиты Schneider Electric Vigi iC60 a9v51363 - это компонент для сборки комбинированных аппаратов защиты, который обеспечивает селективную защиту от утечек тока в сетях переменного тока. Он работает исключительно совместно с автоматическими выключателями серии iC60 и применяется как в промышленных установках, так и в бытовых распределительных щитах.

Назначение и область применения

Блок Vigi iC60 a9v51363 предназначен для защиты людей и оборудования от последствий утечек тока. Он не функционирует самостоятельно - его необходимо устанавливать на автоматический выключатель iC60. В составе такой пары он обеспечивает:

• защиту от поражения электрическим током при прямом контакте (срабатывает при утечке 30 мА);
• защиту при косвенном контакте (например, при пробое изоляции на корпус - срабатывает при 100 мА);
• предотвращение возгораний за счет отключения при больших утечках (300–500 мА).

Подходит для установки в жилых домах, офисах, производственных цехах и объектах с высокой плотностью электроприборов.

Технические характеристики

• Номинальный ток: 63 А - способен работать в цепях с нагрузкой до этого значения;
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, подходящий для защиты человека;
• Тип срабатывания: A - реагирует на переменный ток и импульсный постоянный ток (например, от частотных преобразователей и светодиодных драйверов);
• Номинальное напряжение: 400–415 В - рассчитан на трёхфазные сети 380/400 В;
• Род тока: переменный (AC) - не поддерживает постоянный ток;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Количество модулей DIN: 3.5 - занимает 3.5 стандартных модуля на рейке;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить провода средней и большой мощности;
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита;
• Диапазон температур: от -25 до +60 C - допустимо использование в неотапливаемых помещениях, включая холодные зоны производств;
• Цвет: белый - соответствует цветовой гамме серии ACTI9;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью.

Совместимость и монтаж

Блок Vigi iC60 a9v51363 совместим **только** с автоматическими выключателями серии iC60 от Schneider Electric. Нельзя использовать его с другими брэндами или даже с другими сериями Schneider - например, с Compact NSX или Masterpact.

Монтаж осуществляется на DIN-рейку. Блок фиксируется механически на переднюю часть автомата iC60 - требуется предварительная установка автомата, затем блок надевается и защёлкивается. Подключение входных и выходных проводов происходит через клеммы на задней стенке блока. Кабели сечением до 35 мм2 можно подключать без переходников. Обязательно соблюдать полярность при подключении - хотя для AC это менее критично, чем для DC, правильная ориентация снижает риск ложных срабатываний.

Безопасность и стандарты

Vigi iC60 a9v51363 соответствует международным и российским нормам:

• МЭК/EN 60947-2 - требования к выключателям силовым;
• МЭК/EN 61009 - спецификация для устройств дифференциальной защиты;
• ГОСТ Р 50345-92 - российский аналог IEC 60898, регулирующий характеристики автоматических выключателей.

Соответствие этим стандартам гарантирует точность срабатывания, долговечность и безопасность при эксплуатации в соответствии с требованиями ПУЭ и СП 31-110.

Преимущества

• Высокая чувствительность к импульсному току благодаря типу A - идеально для современной техники с электронными блоками питания;
• Минимальная занимаемая площадь - всего 3.5 модуля, что экономит место в щите;
• Чёткая визуальная индикация срабатывания - рычажок остаётся в положении “выкл” после отключения, упрощая диагностику;
• Совместимость с системой ACTI9 - возможность унифицировать весь щит под одну серию, упрощая обслуживание и замену;
• Надёжная механическая фиксация - не выпадает при вибрациях, подходит для промышленных условий.

Ограничения применения

• Не работает автономно - обязательно нужен автомат iC60 того же номинала (63 А);
• Не подходит для цепей с постоянным током - только переменный (AC);
• IP20 не допускает установку вне закрытого шкафа - нельзя использовать на открытых участках или во влажных местах без дополнительной защиты;
• Запрещена установка на автоматы других серий - даже если они имеют одинаковый номинал - возможны отказы или повреждения;
• Не рекомендован для цепей с высоким уровнем помех (например, рядом с большими инверторами без фильтров) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в производственном цехе с частотниками и сварочными аппаратами;
• Обеспечение безопасности в кухне ресторана с множеством электроплит и микроволновок;
• Установка в этажном щите многоквартирного дома для защиты лифта, насосов и освещения;
• Комплексная защита станков с ЧПУ, где есть сложная электроника, создающая импульсные утечки.

Практические советы

• Выбирая Vigi iC60 a9v51363, всегда проверяйте, чтобы автомат iC60 был точно такого же номинала - 63 А. Разница в номинале недопустима;
• При монтаже не перегружайте клеммы - используйте наконечники при сечении более 25 мм2 для лучшего контакта;
• После установки протестируйте устройство кнопкой “T” - оно должно отключиться сразу;
• Не смешивайте этот блок с другими типами дифавтоматов в одном щите - это усложнит поиск причины срабатывания;
• При замене старого устройства - убедитесь, что новый блок имеет тот же тип A и 30 мА - иначе защита будет некорректной.
