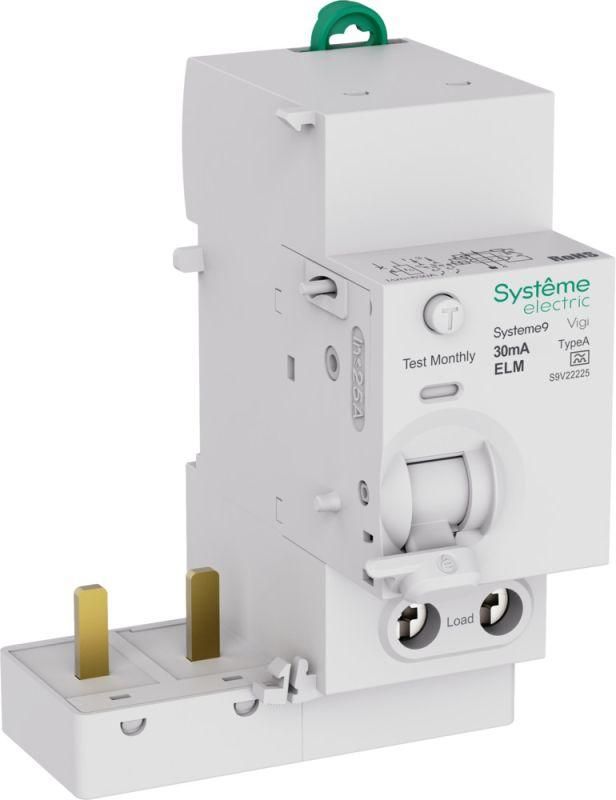

Блок дифференциального тока Systeme9 25А 30мА 2П тип A Systeme Electric S9V22225

Блок дифференциального тока Systeme9 (серия S9V) — это электромеханический модуль защиты от утечек на 30 мА, который устанавливается в пару с автоматическим выключателем для формирования полноценного устройства защитного отключения (УЗО). Модуль реагирует только на переменный ток утечки (тип A), что делает его непригодным для цепей с выпрямленным или пульсирующим током, но оптимальным для стандартных бытовых и промышленных нагрузок. Ключевым отличием конструкции является наличие встроенной защиты от ошибки при выборе автоматического выключателя: система механически или электрически не позволит собрать некорректную пару, исключая риск отказа защиты при перегрузке. Индикатор срабатывания четко разделяет причину отключения: если сработал дифференциальный ток, индикатор покажет это, что упрощает поиск неисправности в цепи. Модуль занимает 4 модульных ширины на DIN-рейке и рассчитан на номинальный ток 25 А, что определяет максимальную нагрузку защищаемой группы: автоматический выключатель в паре с этим БДТ не должен превышать 25 А. При этом сам блок выдерживает импульсные перенапряжения до 6 кВ и токи до 0,25 кА, что обеспечивает базовую устойчивость к грозовым разрядам в сетях 400 В. Подключение рассчитано на жесткие провода до 25 мм² и гибкие до 16 мм², что позволяет использовать его в щитах с медными шинами или гибкими кабелями. Рабочий диапазон температур от -25 до +60 °C и степень защиты IP20 ограничивают применение только внутренними установками в отапливаемых или умеренно отапливаемых помещениях. Блок не имеет встроенного расцепителя сверхтоков и требует обязательной установки последовательно с автоматическим выключателем для защиты от короткого замыкания и перегрузки.
