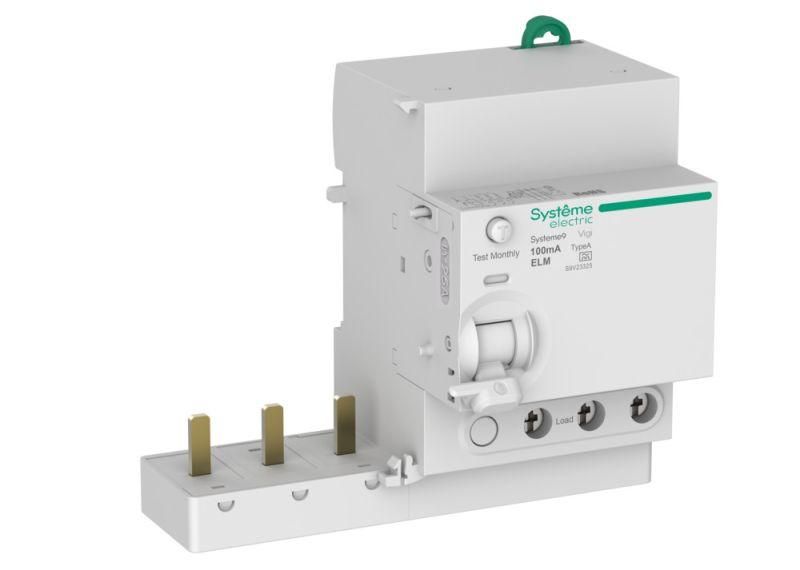

Блок дифференциального тока Systeme9 25А 100мА 3P тип A Systeme Electric S9V23325

Блок дифференциального тока Systeme9 (модель S9V) — это электромеханическое дополнение к автоматическому выключателю, обеспечивающее защиту от токов утечки типа A в трехфазных сетях 400 В при номинальном токе 25 А. Устройство реагирует только на пульсирующий и постоянный ток утечки, что делает его непригодным для цепей с частотными преобразователями или сложной электроникой, генерирующей сглаженный постоянный ток. Ключевое отличие модели от стандартных однофазных решений — трехполюсная конструкция без нулевого полюса, требующая подключения к сети 3P+N с обязательным проведением нулевого провода через отдельный контакт автоматического выключателя. Номинальный ток утечки 100 мА указывает на применение в качестве противопожарной защиты или защиты от косвенного прикосновения, а не для прямой защиты жизни человека от прямого прикосновения. Конструкция предусматривает посадочную шину для надежного соединения с автоматическим выключателем и механическую защиту от ошибки выбора, исключающую монтаж несовместимых по току автоматов. Индикатор срабатывания визуально разделяет причины отключения: дифференциальный ток или перегрузка/короткое замыкание в цепи. Габаритная ширина 6,5 модульных расстояний требует значительного места в щите, а допустимое сечение подключаемых проводов ограничено: до 25 мм² для жестких и до 16 мм² для гибких жил. Устойчивость к импульсному току 0,25 кА и импульсному напряжению 6 кВ соответствуют стандартным требованиям для распределительных сетей, но не заменяют установку отдельного УЗИП при высоких рисках грозовых разрядов.
