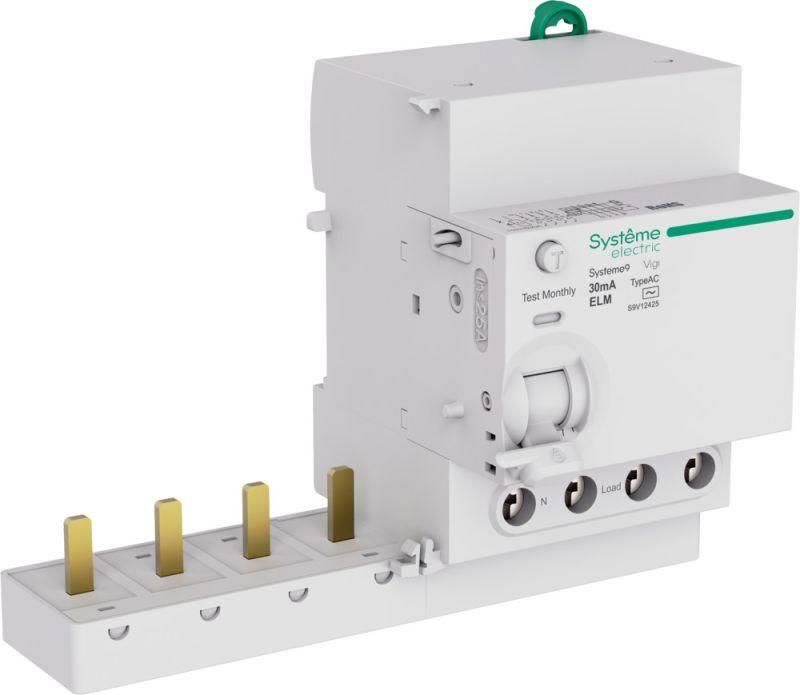

Блок дифференциального тока Systeme9 25А 4P 30мА тип AC Systeme Electric S9V12425

Блок дифференциального тока Systeme9 (серия S9V) — это электромеханический модуль защиты от утечек переменного тока (тип AC) на 30 мА, который устанавливается в паре с автоматическим выключателем для формирования устройства защитного отключения (ВДТ). Прибор рассчитан на работу в трехфазных сетях 400 В с номинальным током 25 А и занимает 7,5 модульных расстояний на DIN-рейке. Ключевое ограничение выбора — устройство реагирует только на синусоидальный переменный ток утечки, поэтому оно не подходит для цепей с выпрямителями или частотными преобразователями, где требуется тип A или B. Внутренняя конструкция предусматривает защиту от ошибки при выборе автоматического выключателя, что предотвращает некорректную работу при монтаже. Индикатор срабатывания визуально разделяет причину отключения: сработал ли дифференциальный блок или сработал автоматический выключатель от перегрузки/короткого замыкания. Модуль оснащен посадочной шиной для надежного соединения с автоматом и рассчитан на подключение жестких проводов до 25 мм² или гибких до 16 мм². Устойчивость к импульсному току составляет 0,25 кА, а номинальное импульсное выдерживаемое напряжение — 6 кВ, что определяет его применимость в сетях с умеренными требованиями к грозовой защите. Диапазон рабочих температур от -5 до 60 °C и степень защиты IP20 ограничивают использование прибора в отапливаемых щитах или внутри помещений.
