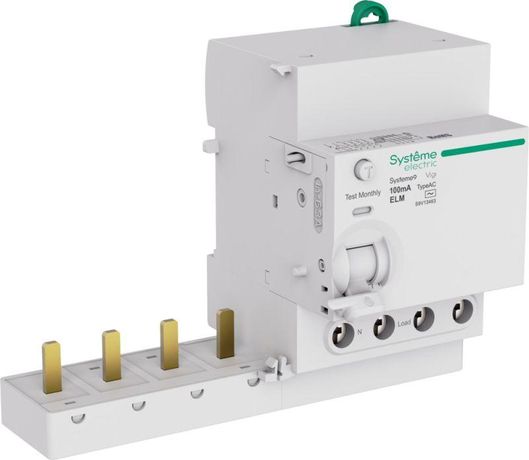

Блок дифференциального тока Systeme9 63А 4P 100мА тип AC Systeme Electric S9V13463

Блок дифференциального тока Systeme9 (серия S9V) — это электромеханический модуль защиты от утечек переменного тока (тип AC) на 100 мА, который устанавливается в пару с автоматическим выключателем для формирования полноценного устройства защитного отключения. Выбор этого БДТ обоснован необходимостью защиты от косвенного прикосновения в цепях с номинальным током до 63 А и напряжением 230 В, где требуется селективность или защита от пожаров, а не только от поражения током (для чего обычно используют 30 мА). Ключевое отличие модели от стандартных УЗО заключается в её конструкции: это отдельный блок, требующий обязательной установки под автоматический выключатель, что позволяет гибко формировать щитовые решения, но ограничивает применение только схемами с внешним коммутационным аппаратом. Модуль имеет ширину 7,5 модульных расстояний и оснащен посадочной шиной для надежного соединения с АВ, а также индикатором, который визуально подтверждает срабатывание именно по току утечки, а не от перегрузки или короткого замыкания. Важное ограничение для применения: устройство реагирует только на синусоидальный переменный ток (тип AC) и не сработает при наличии пульсирующего постоянного тока в цепи, что требует предварительной проверки типа нагрузки. Конструкция рассчитана на подключение жестких проводов до 25 мм² и гибких до 16 мм², выдерживает импульсное напряжение 6 кВ и работает в диапазоне температур от -5 до +60 °C, что делает её пригодной для установки в отапливаемых и неотапливаемых помещениях при условии соблюдения степени загрязнения 3.
