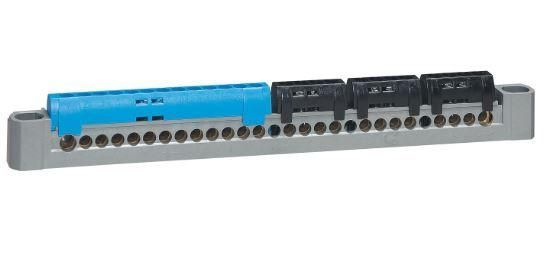

Блок клеммный 3P+N 4х3P+13N (по 4 подключ. на фазу; 13 нейтраль) Leg 404814 Legrand

Блок клеммный Legrand 404814 предназначен для надёжного соединения проводов в распределительных щитах - особенно там, где требуется раздельная коммутация трёх фаз и нейтрали с высокой плотностью подключений. Этот компонент используется в системах питания промышленного и коммерческого оборудования.

Назначение и область применения

Блок клеммный Legrand 404814 обеспечивает организованное и безопасное соединение до четырёх фазных проводов и тринадцати нулевых проводов. Подходит для установки в силовые шкафы, распределительные устройства и системы автоматизации, где важно избежать переплетения проводов и сохранить доступ к каждому соединению. Часто применяется в цепях с большим числом потребителей - например, на участках с несколькими двигателями, освещением или группами розеток.

Технические характеристики

• Количество фазных контактов: 4 (по одному на каждый входной фазный провод)
• Количество нейтральных контактов: 13 (для подключения множественных нулевых проводов)
• Тип клеммы: винтовые зажимы с возможностью многократного демонтажа
• Конструкция: модульный блок с разделёнными секциями для фаз и нейтрали
• Материал корпуса: самозатухающий термопластик (UL94 V-2)
• Рабочее напряжение: до 500 В переменного тока
• Максимальный ток: 32 А на контакт (при условии соблюдения температурного режима)

Совместимость и монтаж

Блок клеммный Legrand 404814 устанавливается на DIN-рейку шириной 35 мм. Каждый винтовой зажим рассчитан на зачистку жилы до 10 мм2 - подходят медные одножильные и многожильные провода. Для правильного монтажа:

• Не используйте провода сечением менее 0,5 мм2 - они плохо фиксируются;
• Затягивайте винты равномерно, без усилия - перегрузка может повредить контактную пластину;
• Фазные и нейтральные провода должны быть проложены отдельно - визуальное разделение снижает риск ошибок при обслуживании.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Материалы корпуса не поддерживают горение, что снижает риск распространения пламени в случае аварийного нагрева. Наличие изоляционных барьеров между фазами исключает случайное замыкание.

Преимущества

• Высокая плотность подключений: один блок заменяет несколько отдельных клеммников, экономя место в щите.
• Чёткая разметка: фазные и нейтральные контакты расположены в отдельных зонах - минимизирует путаницу при подключении.
• Удобство диагностики: все соединения видны и доступны без демонтажа соседних элементов.
• Стандартная форма: совместим с большинством типовых щитов и креплениями на DIN-рейку.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна оксидация и потеря контакта.
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации проводов.
• Не подходит для подключения проводов сечением более 10 мм2 - это вызывает перегрев и деформацию зажима.
• Не имеет защиты от внешней среды - устанавливать только внутри закрытых щитов с IP20 и выше.

Примеры использования

• Подключение нескольких однофазных нагрузок к трёхфазной сети (например, 4 группы освещения на 3 фазы + ноль).
• Объединение нулевых проводов от 13 розеточных контуров в одном месте перед проходом через УЗО.
• Распределение фазных проводов от главного автомата к четырём отдельным станкам или насосам.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и максимального тока - превышение может привести к оплавлению изоляции.
• При использовании многожильных проводов запрессуйте их наконечниками - так контакт будет надёжнее.
• После сборки сделайте контрольную затяжку всех винтов спустя 1–2 недели - первичная усадка проводов иногда требует доработки.
• Лучше всего применять этот блок в паре с маркировочными этикетками - особенно когда количество подключений велико.
