Блок комбинированный БКВР 3-х кл. выкл + розетка 2П+З с з/ш | SQ1813-0003 TDM

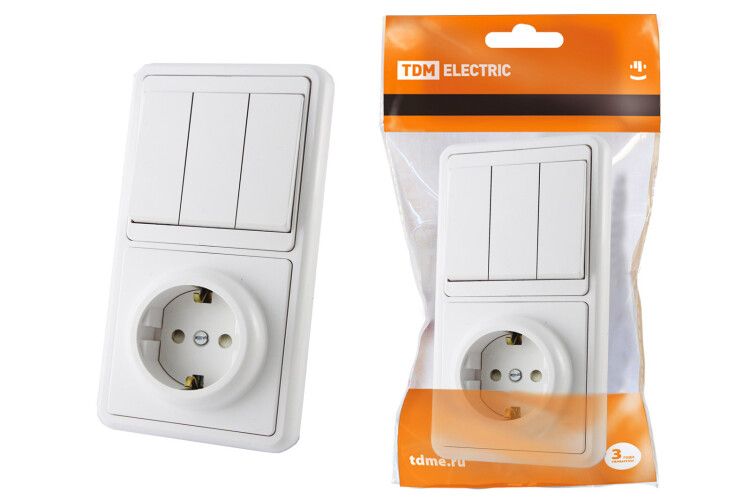

Блок комбинированный 3-х клавишный выключатель + розетка 2П+З с защитной шторкой от TDM ELECTRIC (артикул sq1813-0003) - это компактное решение для одновременного управления тремя группами света и подключения бытовых приборов в одном корпусе. Подходит для установки в санузлах, на кухне и других помещениях, где требуется удобная организация электропитания и освещения.

Назначение и область применения

Блок комбинированный 3-х клавишный выключатель + розетка 2П+З с защитной шторкой предназначен для замены нескольких отдельных устройств - трёх выключателей и одной розетки - одним модульным элементом. Удобен в новых домах, квартирах и ремонтах, особенно там, где важно экономить место в распределительной коробке. Часто используется в санузлах, кухнях, коридорах и кладовых, где необходимо включать/выключать несколько светильников и одновременно подключать устройства типа фена, блендера или зарядного устройства.

Технические характеристики

• Количество клавиш выключателя: 3
• Розетка: 2P+PE (двухполюсная с заземлением)
• Защита розетки: автоматическая шторка, предотвращающая доступ к контактам при отсутствии вилки
• Материал корпуса: самозатухающий АБС-пластик
• Термостойкость: материал выдерживает повышенную температуру без деформации
• Устойчивость к УФ-излучению: пластик не желтеет и не хрупнет под действием солнечного света
• Контакты розетки: изготовлены из высокоупругой медной сплавовой основы для надёжного контакта и долгого срока службы

Совместимость и монтаж

Блок комбинированный 3-х клавишный выключатель + розетка 2П+З с защитной шторкой совместим со стандартными монтажными коробками глубиной не менее 45 мм. Установка выполняется аналогично обычному выключателю: провода подключаются к соответствующим клеммам (L, L1–L3, PE) согласно схеме на задней стороне изделия. Диаметр посадочного отверстия - 68 мм, что соответствует типовым рамкам подрозетников. Для правильной работы рекомендуется использовать кабель сечением не менее 1,5 мм2 для осветительных цепей и 2,5 мм2 для розетки. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних помещений. Защитная шторка в розетке исключает случайное попадание металлических предметов в гнёзда, снижая риск поражения током - особенно актуально в семьях с детьми. Самозатухающий АБС-пластик не поддерживает горение и не распространяет пламя при перегреве. Напряжение рассчитано на 250 В, максимальный ток - до 10 А для розетки, до 10 А на каждую клавишу выключателя.

Преимущества

• Экономия места: три выключателя и одна розетка в одном корпусе вместо четырёх отдельных устройств
• Высокая безопасность благодаря защитной шторке в розетке
• Прочность и долговечность за счёт качественного АБС-пластика
• Стабильный контакт благодаря высококачественным медным контактам
• Не требует специальных инструментов для установки - монтаж возможен даже начинающим электрикам

Ограничения применения

Блок комбинированный 3-х клавишный выключатель + розетка 2П+З с защитной шторкой не предназначен для установки во влажных местах вне закрытых коробок (например, на улице или в банях без защиты). Не следует подключать мощные потребители свыше 2,5 кВт к розетке - это может вызвать перегрев. Также не рекомендуется использовать в условиях постоянного воздействия воды, пара или агрессивных моющих средств - хотя пластик устойчив к УФ и температуре, он не имеет IP-защиты выше IP20.

Примеры использования

• На кухне: управление светом над столешницей, над мойкой и в рабочей зоне; розетка для микроволновки или кофемашины
• В санузле: включение света над зеркалом, потолочного светильника и вытяжки; розетка для фена или бритвы
• В коридоре: три группы точечного освещения + розетка для пылесоса или зарядки

Практические советы

• Перед покупкой проверьте глубину установленной монтажной коробки - она должна быть минимум 45 мм, чтобы блок полностью поместился
• При подключении розетки используйте жилы с заземлением (PE) и подсоединяйте их строго к клемме с символом ⏚
• Не затягивайте клеммы слишком сильно - это повредит медные контакты
• Если выключатели управляют LED-светильниками, убедитесь, что они совместимы с обычными выключателями - некоторые модели требуют реле или dimmer’ов
• При использовании в многоквартирном доме - укажите артикул sq1813-0003 при заказе запчастей, так как этот блок от TDM ELECTRIC имеет уникальную форму крепления и расположение клемм
