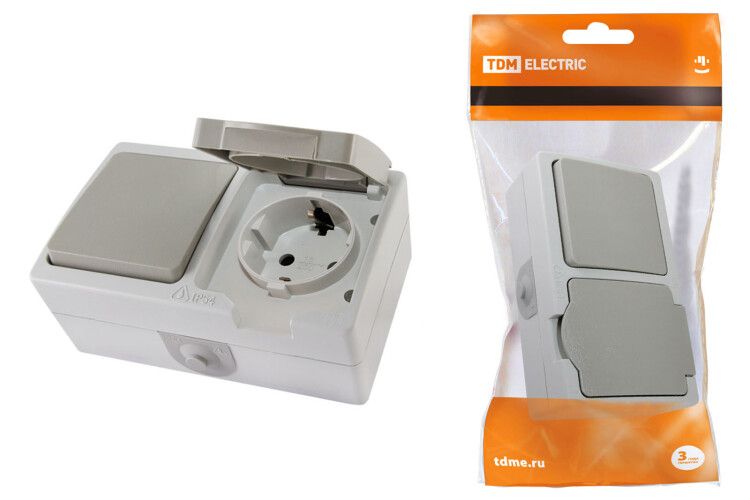

Блок комбинированный (горизонтальный) выключатель 1-кл. + розетка 2П+З с з/ш БКВР IP54 "Вуокса" TDM | SQ1803-0010

Блок комбинированный (горизонтальный) выключатель 1-клавиша + розетка 2П+З с заземлением штифт IP54 серый от TDM ELECTRIC (артикул sq1803-0010) сочетает в себе управление освещением и подключение бытовых приборов в одном компактном корпусе. Подходит для установки во влажных, пыльных и наружных условиях благодаря защите IP54.

Назначение и область применения

Этот блок предназначен для одновременного управления светом и подключения оборудования через розетку. Удобен там, где требуется компактное решение с двумя функциями: выключатель для освещения и розетка для переносных приборов.

• Ванные комнаты, туалеты, душевые — благодаря защите IP54 против брызг и пыли;
• Мастерские, цеха, кладовые — для подключения инструментов и временных нагрузок;
• Уличные зоны — веранды, крыльцо, гаражи — при условии защиты от прямого попадания дождя;
• Объекты с высокими требованиями к надёжности и безопасности.

Технические характеристики

• Номинальный ток: 16 А — поддерживает нагрузку до 3,5 кВт при 250 В;
• Номинальное напряжение: 250 В — совместим с сетью 220–240 В;
• Розетка: 2P+E (два фазных и один заземляющий контакт), штыревой тип, рассчитана на 16 А;
• Выключатель: одноклавишный, механический, с четким щелчком;
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Габариты: 162×64×52 мм — компактный формат для ограниченного пространства;
• Минимальная глубина монтажной коробки: 25 мм — можно устанавливать даже в тонкие стеновые ниши;
• Материал корпуса: самозатухающий АБС-термопласт — устойчив к нагреву, ударным нагрузкам и химическим воздействиям;
• Цвет: серый (RAL 9002), глянцевая отделка — легко моется, не выцветает;
• Безгалогенный состав: да — безопаснее при возможном возгорании, соответствует экологическим нормам.

Совместимость и монтаж

Блок комбинированный (горизонтальный) выключатель 1-клавиша + розетка 2П+З с заземлением штифт IP54 серый монтируется открыто — на стену или в специальную пластиковую или металлическую монтажную коробку. Крепится стандартными болтами через отверстия в задней части корпуса.

• Используется только с коробками глубиной не менее 25 мм — меньшая глубина затруднит подключение проводов;
• Провода подключаются к клеммам внутри: L/N/PE для розетки, L/L1 для выключателя — соблюдайте полярность;
• Заземляющий контакт розетки обязательно должен быть подключен к контуру заземления объекта;
• Горизонтальная ориентация обеспечивает удобство доступа к клавише и розетке, особенно при установке на уровне пояса;
• Не требует специальных инструментов — достаточно отвертки и тестера для проверки после монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для внутреннего и частично наружного применения. Самозатухающий материал снижает риск распространения пламени. Наличие заземляющего контакта гарантирует защиту от поражения током при пробое изоляции. Применение безгалогенного пластика делает продукт более безопасным при пожаре — меньше токсичных газов.

Преимущества

• Компактность — заменяет два отдельных элемента (выключатель и розетка), экономит место;
• Надёжная защита IP54 — работает в условиях повышенной влажности и запыленности;
• Прочная конструкция из АБС-пластика — не трескается при ударах, сохраняет форму при температурных колебаниях;
• Глянцевая поверхность — не впитывает грязь, легко протирается;
• Соответствие современным требованиям безопасности — заземление, безгалогенные материалы, термостойкость.

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не рекомендуется для установки в местах с прямым потоком воды (например, рядом с душевой головкой без экрана);
• Не подходит для мощных промышленных машин — максимальная нагрузка 16 А, что недостаточно для двигателей свыше 3 кВт;
• Не имеет автоматического отключения — не является УЗО или дифференциальным выключателем; для защиты от утечек тока нужен дополнительный аппарат;
• Не совместим с системами “умный дом” — только ручное управление клавишей.

Примеры использования

• В ванной комнате: выключатель света над зеркалом + розетка для фена или бритвы;
• На кухне: управление подсветкой рабочей зоны + розетка для миксера или кофеварки;
• В мастерской: включение светильника + розетка для дрели или пылесоса;
• На веранде: управление фонарём + розетка для зарядки инструментов или праздничных огней.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• При использовании в сыром месте — используйте розетку с защитной крышкой (дополнительно), чтобы продлить срок службы;
• Проверьте посадочные размеры вашей монтажной коробки — глубина должна быть ≥25 мм, а форма — подходящей для прямоугольного корпуса 162×64 мм;
• Не перегружайте розетку — не подключайте сразу несколько мощных приборов (электрокамины, обогреватели);
• При замене старого блока — сравните габариты и тип крепления, чтобы новый блок не выступал за уровень стены;
• Артикул sq1803-0010 от TDM ELECTRIC — совместим с большинством стандартных монтажных коробок европейского типа.
