Блок коммут. конденс. для CTX3 3P 65 с торц. заж. (9,7...62 квар, 400/440В) | 416876 Legrand

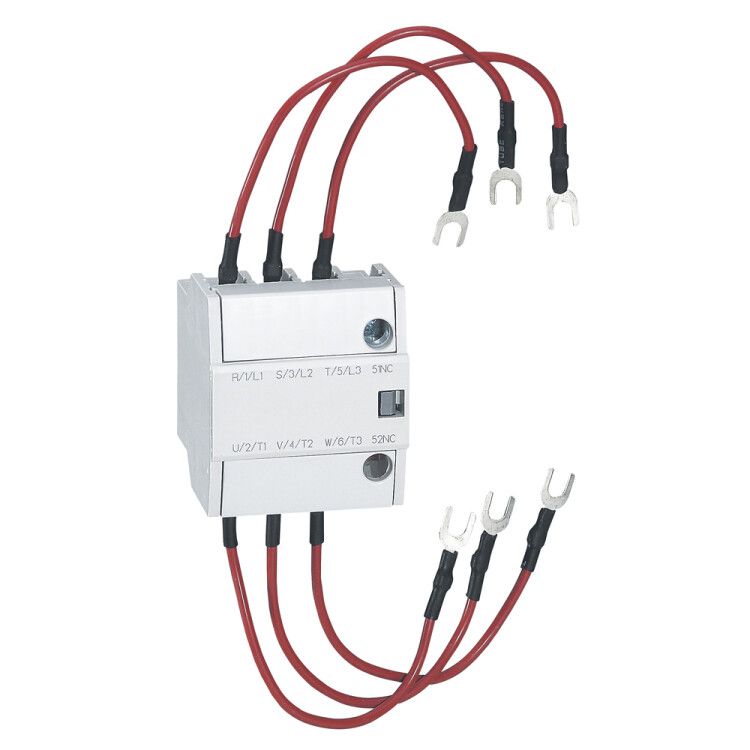

Блок коммутации конденсаторов CTX3 3P 50, 65, 100А с торцевым зажимом (9,7…62 квар, 400/440В) от Legrand предназначен для автоматического переключения групп конденсаторов в системах компенсации реактивной мощности. Этот блок обеспечивает точную регулировку коэффициента мощности в промышленных установках, где важна стабильность энергоснабжения.

Назначение и область применения

Блок коммутации конденсаторов CTX3 используется для включения и отключения батарей конденсаторов в цепях компенсации реактивной мощности. Подходит для промышленных объектов: заводов, производственных линий, насосных станций, систем HVAC. Применяется там, где требуется снижение потерь электроэнергии и повышение КПД сети за счёт уменьшения потребления реактивной мощности.

Технические характеристики

• Количество полюсов: 3
• Номинальное рабочее напряжение: 400–440 В переменного тока
• Реактивная мощность: 9,7 – 62 квар (диапазон переключаемых ступеней)
• Номинальный ток: 50 А, 65 А, 100 А (выбор зависит от модели)
• Тип управления: AC/DC (возможно питание от постоянного или переменного тока)
• Количество нормально замкнутых контактов: 2 шт. (для сигнализации состояния)
• Тип зажимов: торцевые (для быстрого и надёжного подключения медных проводников)
• Метод монтажа: крепление на аппарат (устанавливается непосредственно на контакторы CTX3)

Совместимость и монтаж

Блок совместим исключительно с контактными элементами серии CTX3 от Legrand. Установка осуществляется путём фиксации на корпусе контактора — не требует дополнительных креплений. Торцевые зажимы позволяют подключить жилы сечением до 25 мм² без предварительной подготовки. Для правильного монтажа необходимо соблюдать момент затяжки, указанный в руководстве производителя. Не рекомендуется использовать с другими сериями контакторов — возможна потеря герметичности и нарушение электрических параметров.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-1 и IEC 60947-6-1 для коммутирующих устройств в силовых цепях. Обеспечивает безопасную работу при температуре от -25°C до +60°C. Конструкция исключает случайное прикосновение к токоведущим частям при установленном блоке. Электрическая изоляция рассчитана на класс защиты II.

Преимущества

• Высокая механическая износостойкость — выдерживает более 1 млн операций включения/отключения
• Электрическая долговечность благодаря качественным материалам контактов
• Компактный форм-фактор позволяет экономить место в распределительных щитах
• Torцевые зажимы обеспечивают надёжный контакт без необходимости в обжиме наконечников
• Поддержка управления как от переменного, так и от постоянного тока — гибкость в проектировании системы

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью или агрессивными газами — требует установки в закрытом щите с IP54 и выше
• Не подходит для частотного регулирования — работает только в сетях с частотой 50/60 Гц
• Максимальная реактивная мощность одной ступени — 62 квар; для больших нагрузок требуется несколько блоков параллельно
• Не имеет встроенной защиты от перегрузки — должна применяться в связке с тепловыми реле RTX3

Примеры использования

• Автоматическая система компенсации на заводе по производству металлоизделий — управляет 5 ступенями конденсаторов по 12 квар каждая
• Узел управления вентиляционными установками в торговом центре — снижает пиковую нагрузку на трансформатор
• Объекты с большим количеством асинхронных двигателей: конвейеры, компрессоры, насосы

Практические советы

• Перед установкой проверьте соответствие номинального тока блока (50/65/100 А) току нагрузки вашей конденсаторной группы
• При использовании нескольких блоков CTX3 3P — убедитесь, что все они подключены к одному контроллеру компенсации с одинаковой логикой
• Торцевые зажимы не требуют обжима, но провода должны быть зачищены точно на 10–12 мм — меньше или больше может вызвать плохой контакт
• Для увеличения срока службы используйте блок в сочетании с тепловым реле RTX3 — особенно важно при наличии риска обрыва фазы
• Не допускайте попадания влаги внутрь щита — даже при хорошей защите блока, повышенная влажность снижает срок службы контактов
