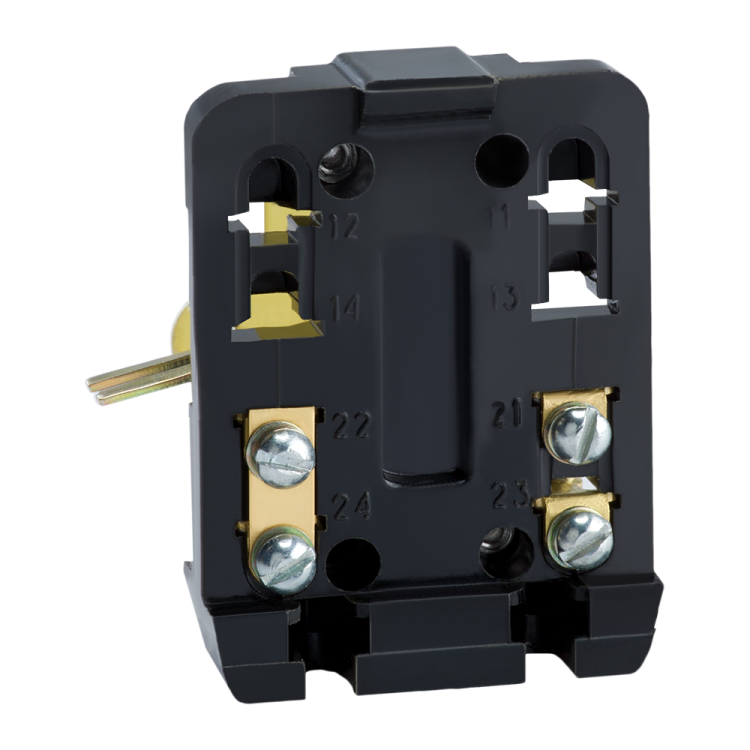

Контакт вспомогательный 1П-АП50Б-У3 | 110351 КЭАЗ

Контакт вспомогательный 1П-АП50Б-У3 - это компонент для расширения функционала автоматических выключателей серии АП50, позволяющий передавать сигналы в цепи управления. Производится КЭАЗ, артикул 110351.

Назначение и область применения

Контакт вспомогательный 1П-АП50Б-У3 предназначен для коммутации слабых токов в цепях управления - например, для сигнализации состояния выключателя (включен/выключен), запуска реле или подключения индикаторов. Устанавливается на автоматические выключатели серии АП50, чтобы расширить возможности системы без замены основного аппарата.

Технические характеристики

• Количество переключающих контактов: 1 (нормально разомкнутый - НР)
• Тип тока: переменный (AC)
• Номинальный ток: 0 А (не рассчитан на управление нагрузкой - используется только для сигналов)
• Тип подключения: винтовой зажим
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: У3 (работает при температуре от −40 C до +40 C, умеренный климат, без конденсации)
• Способ монтажа: интегрированный - устанавливается внутрь корпуса выключателя АП50
• Нормативный документ: ТУ16-522.139-78

Совместимость и монтаж

Контакт вспомогательный 1П-АП50Б-У3 совместим только с выключателями серии АП50 (например, АП50-1, АП50-2, АП50-3). Монтируется сверху через специальное гнездо в корпусе выключателя - не требует дополнительных креплений. Подключение осуществляется винтовыми зажимами: провода зачищаются на 6–8 мм и затягиваются моментом 0,2–0,3 Нм. После установки контакт механически связан с главным полюсом выключателя - работает синхронно с его положением.

Безопасность и стандарты

Изделие соответствует требованиям ТУ16-522.139-78. Степень защиты IP20 позволяет использовать его только внутри щитов или закрытых корпусов - открытая установка недопустима. Не предназначен для работы во взрывоопасной среде или при наличии агрессивных паров.

Преимущества

• Простая интеграция - не требуется доработка шкафа или замена выключателя
• Надежная механическая связь с главным контактом - исключает задержки и сбои в сигнале
• Поддерживает работу в широком диапазоне температур (У3)
• Не требует внешнего питания - работает за счет механического перемещения

Ограничения применения

• Не предназначен для коммутации силовых цепей - номинальный ток 0 А означает, что контакт нельзя использовать для управления нагрузкой выше нескольких миллиампер
• Только для переменного тока - не работает с постоянным током
• Требует наличия подходящего выключателя АП50 - несовместим с другими сериями (ВА04, ВА51, ВА57 - это другие устройства, которые тоже используются с аксессуарами, но этот контакт физически не подходит к ним)
• IP20 - не допускается использование вне герметичных шкафов

Примеры использования

• Сигнализация включения/отключения двигателя через лампу или HMI-панель
• Формирование сигнала “загрузка завершена” для PLC в системе автоматизации
• Блокировка другого оборудования при активном состоянии выключателя
• Подключение кнопки “сброс” через реле, управляемое состоянием АП50

Практические советы

• Проверьте тип выключателя: контакт 1П-АП50Б-У3 устанавливается только на модели АП50 с возможностью монтажа аксессуара сверху - не все версии поддерживают эту опцию
• При сборке шкафа учтите, что контакт занимает место внутри корпуса - не используйте его, если свободного места мало
• Провода к контакту должны быть жесткими или многожильными с наконечниками - изгибание мягких проводов может вызвать плохой контакт
• Не путайте с контактами 2П - они имеют два контакта и больше занимают места; 1П-АП50Б-У3 подходит, когда нужен только один сигнал
• После монтажа проверьте работоспособность: вручную переведите выключатель в положение ON/OFF и замерьте замыкание контакта тестером
