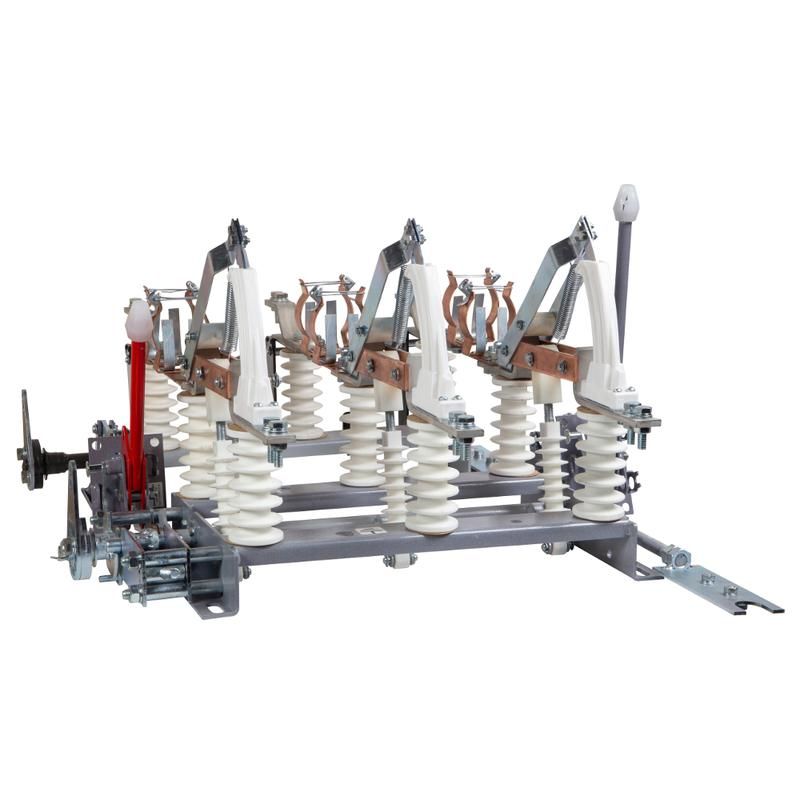

Блок-контакт МП-3 для ВНА, 10 А, 220 В КЭАЗ (Курский электроаппаратный завод) 291821

Блок-контакт МП-3 для ВНА КЭАЗ - это механический датчик положения, предназначенный для передачи информации о состоянии выключателя нагрузки ВНА в систему управления. Артикул 291821 обеспечивает надёжную сигнализацию состояний «включено», «отключено» и «заземлено» через микропереключатели, установленные непосредственно на валу аппарата.

Назначение и область применения

Блок-контакт МП-3 для ВНА КЭАЗ используется для контроля и сигнализации положения токоведущих и заземляющих ножей выключателей нагрузки серии ВНА. Он формирует электрический сигнал в управляющей цепи, который может активировать индикаторы, звонки, блокировки или системы автоматического управления. Применяется в цепях защиты, индикации, взаимоблокировок и автоматизации оборудования.

Технические характеристики

• Тип: механический блок-контакт с микропереключателями
• Количество микропереключателей: до 3 шт.
• Контакты каждого микропереключателя: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НР)
• Монтаж: на вал токоведущего или заземляющего ножа выключателя ВNA
• Привод: за счёт поворотного кулачка, связанного с движением ножей
• Конструкция: кулачок + кронштейн + набор микропереключателей

Совместимость и монтаж

Блок-контакт МП-3 для ВНА КЭАЗ совместим исключительно с выключателями нагрузки серии ВНА производства КЭАЗ. Устанавливается непосредственно на выходной вал токоведущего или заземляющего ножа. Для правильной работы необходимо точно совместить форму кулачка с профилем вала - отклонение вызывает некорректное срабатывание контактов. Подключение осуществляется к внешней управляющей цепи через кабельные выводы микропереключателей.

Преимущества

• Высокая надёжность благодаря механическому принципу действия - нет необходимости во внешнем питании
• Устойчивость к вибрациям и перегрузкам в промышленной среде
• Гибкость: можно использовать до трёх микропереключателей для фиксации нескольких положений
• Простой ремонт: при отказе одного микропереключателя его можно заменить без замены всего блока

Ограничения применения

• Не предназначен для коммутации силовых цепей - работает только в цепях управления (низковольтные, слаботочные)
• Требует точного соединения с валом выключателя; несовместим с другими типами аппаратов вне серии ВНА
• Не рассчитан на частые циклы более 5000 в час - длительная работа при высокой частоте может привести к износу кулачка или контактов
• Не имеет защиты от внешних воздействий (IP-класс не указан, не рекомендован для открытых площадок без корпуса)

Примеры использования

• Индикация состояния «включено»/«отключено» на щите управления подстанции
• Блокировка включения при наличии заземления - предотвращает ошибочное включение при заземлённых ножах
• Подача сигнала в АСУ ТП для регистрации положения выключателя
• Активация аварийной световой сигнализации при переводе в режим заземления

Практические советы

• Перед установкой проверьте соответствие формы вала выключателя ВНА и кулачка блока-контакта - несоответствие приведёт к пробуксовке
• При использовании всех трёх микропереключателей распределите их по различным углам поворота вала, чтобы избежать перекрытия сигналов
• Не затягивайте крепёж слишком сильно - это может деформировать кронштейн и изменить угол срабатывания
• Проверяйте контактные группы периодически: окисление или нагар снижают надёжность сигнала, особенно в условиях повышенной влажности
• Для долговечности используйте блок-контакт МП-3 для ВНА КЭАЗ только в закрытых распределительных устройствах или внутри герметичных корпусов
