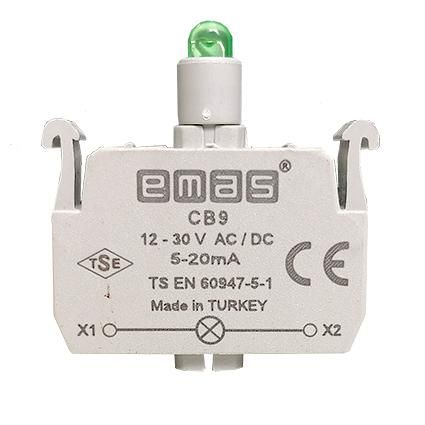

Блок подсветки светодиод зелёный цвет серия C 12-30В AC/DC - CB9 EMAS

Блок подсветки светодиодный EMAS cb9 - компактное устройство для визуального указания состояния оборудования в цепях с напряжением 12–30 В переменного или постоянного тока. Подходит для установки на панелях управления, станках и автоматических системах.

Назначение и область применения

Блок подсветки EMAS cb9 предназначен для индикации включения или работы устройства. Зелёный свет сигнализирует о нормальном состоянии - например, когда машина запущена, система готова к работе или питание подано. Устройство работает как в сетях переменного, так и постоянного тока, что делает его универсальным для промышленной автоматизации, станков, конвейеров, щитов управления и бытовых систем с низковольтным питанием.

Технические характеристики

• Цвет свечения: зелёный
• Рабочее напряжение: 12–30 В (переменный и постоянный ток)
• Тип питания: AC/DC - совместим с обоими типами тока без переключений
• Изготовитель: EMAS
• Артикул: cb9

Совместимость и монтаж

Блок подсветки EMAS cb9 устанавливается в отверстие диаметром 8 мм - стандартный размер для индикаторов в панелях управления. Крепление осуществляется с помощью фиксирующей гайки. Для подключения используются два провода: один к положительному потенциалу, второй - к нулевому или земле. Напряжение ниже 12 В не обеспечит достаточную яркость, выше 30 В - риск повреждения LED-элемента.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Отсутствие явного указания IP-класса означает, что блок не рассчитан на работу в условиях повышенной влажности, пыли или внешнего воздействия - рекомендуется использовать внутри закрытых корпусов или панелей.

Преимущества

• Поддерживает как переменный, так и постоянный ток - не требует выбора типа сети при замене
• Широкий диапазон рабочих напряжений (12–30 В) - совместим с большинством промышленных контроллеров и преобразователей
• Зелёный цвет легко воспринимается глазом, не вызывает усталости, хорошо виден при любом освещении
• Малые габариты и простой монтаж снижают время установки

Ограничения применения

• Не предназначено для наружной установки - отсутствует защита от воды и пыли
• Не подходит для высокотемпературных сред (более +50 C) - не указаны допустимые температуры, но LED-элементы чувствительны к перегреву
• Не имеет функции мигания - используется только для постоянной подсветки
• Не совместим с напряжениями выше 30 В - возможен выход из строя

Примеры использования

• Индикация “Готово” на пульте CNC-станка
• Сигнал активного режима на щите управления насосной станцией
• Подсветка кнопки включения в бытовом оборудовании с 24 В DC
• Функциональная индикация в распределительных шкафах с 24 В AC

Практические советы

• Перед установкой проверьте напряжение в цепи - даже небольшое превышение 30 В может вывести блок из строя
• При использовании в цепях с импульсными нагрузками (например, PWM) убедитесь, что среднее напряжение остаётся в пределах 12–30 В
• Для долговечности избегайте установки рядом с нагревательными элементами
• При замене старого индикатора - сверьте диаметр посадочного места: EMAS cb9 требует отверстие 8 мм
• Если нужна мигающая индикация - выбирайте другую модель; этот блок работает только постоянно
