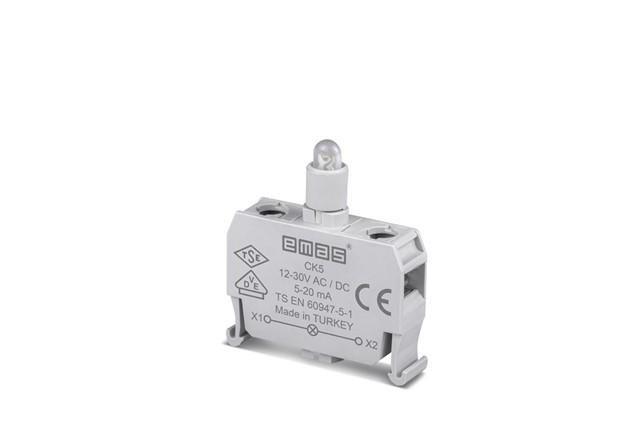

Блок-контакт подсветки с бел. светодиодом 12-30В перем. и пост. тока CB5 CK5 EMAS

Блок подсветки светодиодный CB5 EMAS - компактное устройство для равномерной подсветки панелей управления, кнопочных станций и корпусов оборудования в условиях переменного и постоянного тока напряжением 12–30 В. Подходит для установки в промышленную автоматизацию, где важна надёжная видимость элементов управления.

Назначение и область применения

Блок подсветки CB5 EMAS предназначен для освещения знаков, клавиш и индикаторов на пультах управления, щитах и корпусах машин. Обеспечивает высокую контрастность изображений и букв даже при ярком окружающем свете. Применяется в системах автоматизации, на станках, конвейерах, в пищевой и фармацевтической промышленности, там, где требуется долговременная и устойчивая подсветка.

Технические характеристики

• Рабочее напряжение: 12–30 В переменного и постоянного тока - позволяет использовать с различными источниками питания без необходимости перенастройки;
• Цвет света: белый - обеспечивает естественную и комфортную видимость без искажений цветопередачи;
• Тип устройства: светодиодный модуль - энергоэффективный, долговечный, без нагрева до опасных температур;
• Серия: C - соответствует унифицированному дизайну и габаритам других изделий серии EMAS C;
• Артикул: CK5 - совпадает с каталожным номером для заказа запчастей и замены.

Совместимость и монтаж

CB5 EMAS рассчитан на установку в стандартные отверстия диаметром 5 мм, характерные для панельных кнопок и индикаторов серии C. Монтируется через защёлки или винтовые крепления - зависит от модели панели. Для подключения используются два провода: положительный и отрицательный. Напряжение ниже 12 В не гарантирует полноценную яркость, выше 30 В - риск повреждения LED-элементов.

Безопасность и стандарты

Устройство не имеет явной сертификации по международным стандартам (например, CE, UL), однако выполнено в соответствии с требованиями безопасности для промышленного оборудования класса IP40 - защита от контакта с пальцами и крупными частицами пыли. Не предназначено для работы во влажных средах или под прямым воздействием воды.

Преимущества

• Широкий диапазон рабочих напряжений - работает как на 24 В постоянного, так и на 230 В переменного после выпрямителя;
• Малое потребление энергии - снижает нагрузку на источник питания;
• Стандартный форм-фактор - легко заменяет аналогичные изделия других производителей;
• Высокая надёжность светодиодов - срок службы более 50 000 часов при нормальных условиях эксплуатации.

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью, паром или брызгами воды - отсутствует защита IP65/IP67;
• Не рекомендован для внешней установки - материал корпуса не устойчив к УФ-излучению и перепадам температур ниже –10 C;
• Не подходит для подсветки больших площадей - предназначен исключительно для точечной подсветки малых элементов.

Примеры использования

• Подсветка кнопки “Старт” на пульте управления станком CNC;
• Индикация состояния “Готово” на панели автоматической линии;
• Освещение символа “Power On” на шкафе распределительного устройства;
• Замена старой лампы накаливания в кнопке типа PB-C5 без переделки корпуса.

Практические советы

• Перед установкой проверьте напряжение сети - используйте тестер, чтобы избежать выхода из строя из-за перенапряжения;
• При замене убедитесь, что центральный контакт блока CB5 EMAS точно совпадает с выводом в панели - неверная полярность не повредит устройство, но светить не будет;
• Если используется переменный ток, убедитесь, что в цепи установлен выпрямитель - иначе возможна мерцание или снижение яркости;
• Для длительной эксплуатации в холодном помещении выбирайте места с минимальным перепадом температур - оптимальный диапазон +5…+40 C.
