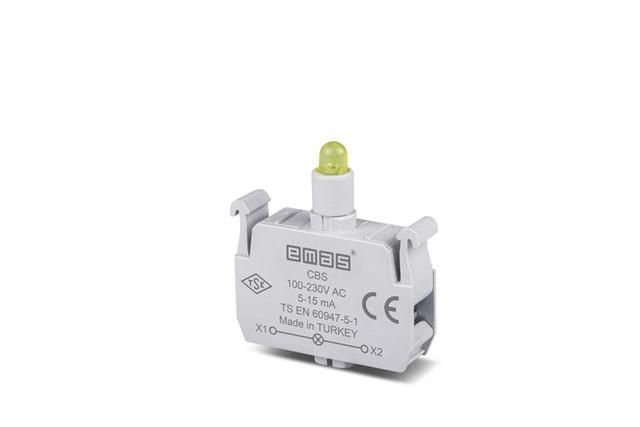

Блок-контакт подсветки с желт. светодиодом 100-250В перем. тока EMAS CBS

Блок подсветки со светодиодом жёлтого цвета 100–250 В переменного тока, серия C от EMAS (артикул CBS) предназначен для визуального указания состояния включения оборудования в цепях управления. Простой, надёжный и совместимый с большинством стандартных контакторов и кнопочных постов.

Назначение и область применения

Этот блок подсветки используется для индикации того, что устройство находится под напряжением. Жёлтый свет сигнализирует о готовности, работе или предупреждает о состоянии, отличном от нормального. Подходит для установки на пультах управления, щитах автоматики, станках, конвейерах и других системах, где требуется визуальный контроль включённого состояния.

Технические характеристики

• Напряжение питания: 100–250 В переменного тока (AC)
• Цвет свечения: жёлтый
• Тип элемента: светодиод
• Маркировка серии: C
• Артикул: CBS
• Производитель: EMAS

Работает от стандартной сети 220 В - не требует внешнего преобразователя. Устойчив к перепадам напряжения в указанном диапазоне.

Совместимость и монтаж

Блок подсветки CBS от EMAS рассчитан на установку в стандартные гнёзда контактов типа “C” - такие же, что используются в популярных контактных аппаратах и кнопочных постах. Монтаж осуществляется путём вставки в соответствующий разъём. Никаких проводов или дополнительных клемм не требуется - питание подаётся через основную цепь устройства, к которому он подключен.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено в соответствии с международными нормами для компонентов управления. Не содержит опасных материалов. Рабочее напряжение не превышает безопасный порог для пользовательских систем.

Преимущества

• Не требует внешнего источника питания - работает напрямую от сети 100–250 В AC
• Жёлтый LED легко заметен даже при ярком освещении
• Установка занимает секунды - просто вставьте в гнездо
• Долгий срок службы благодаря использованию светодиода вместо лампы накаливания
• Стандартная форма обеспечивает замену аналогичных моделей без переделок

Ограничения применения

• Не предназначена для постоянного использования в условиях повышенной влажности или пыли - не имеет защиты IP
• Не подходит для работы с постоянным током (DC) - только переменный ток (AC)
• Не рекомендуется устанавливать в местах с механическими воздействиями - корпус не защищён от ударов
• Не является автономным источником света - зависит от наличия напряжения в цепи

Примеры использования

• Подсветка включённого контактора на панели управления насосной станцией
• Индикация активного режима на кнопочном посте станка с ЧПУ
• Сигнализация о наличии напряжения в распределительном щите
• Замена старых лампочек в существующих блоках подсветки без изменения проводки

Практические советы

• Перед заменой проверьте, что напряжение в цепи действительно соответствует 100–250 В AC - применение вне этого диапазона повредит светодиод
• При монтаже убедитесь, что гнездо чистое и не деформировано - плохой контакт вызывает мерцание или отказ
• Если вы используете несколько таких блоков, убедитесь, что они все одного типа (CBS) - различия в цоколях возможны у других производителей
• Для обслуживания достаточно извлечь блок подсветки и вставить новый - никаких паяльных работ не требуется
