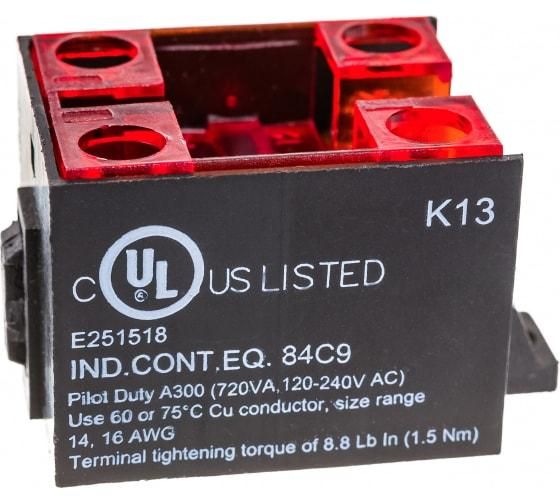

Блок контактный быстройдействующий (1НО+1НЗ) EMAS LK20K13

Блок контактный быстройдействующий 1 нормально открытый + 1 нормально закрытый от бренда EMAS с артикулом lk20k13 предназначен для надёжного переключения цепей управления в автоматических системах, где важна скорость реакции и точность коммутации.

Назначение и область применения

Этот блок контактов используется в устройствах автоматизации для передачи сигналов между управляющими элементами (например, реле, контроллерами) и исполнительными механизмами. Подходит для установки в панелях управления, на станках, конвейерах, лифтах и других системах, требующих быстрого и чёткого переключения двух состояний: замыкание и размыкание цепи.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип действия: быстродействующий - обеспечивает мгновенное переключение без задержек
• Конструкция: механический блок контактов, не содержит электронных компонентов
• Материал контактов: серебросодержащие сплавы для устойчивости к дуге и износу
• Рабочая среда: внутренняя установка, защищённая от внешних воздействий

Совместимость и монтаж

Блок контактный lk20k13 от EMAS совместим со стандартными креплениями для контактных блоков серии LK. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода до 2,5 мм2. Монтаж не требует специальных инструментов, но важно соблюдать усилие затяжки - не более 0,5 Нм, чтобы не повредить корпус.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Произведено в соответствии с отечественными стандартами, регламентирующими работу контактных групп в промышленной автоматике. Сертификаты на продукцию доступны у производителя EMAS.

Преимущества

• Высокая скорость переключения - минимизация времени срабатывания снижает риск отказов в динамичных системах
• Устойчивость к вибрациям - прочная конструкция сохраняет работоспособность даже в условиях постоянной нагрузки
• Чёткая визуальная индикация положения контактов - можно определить состояние (замкнут/разомкнут) без тестирования
• Долгий срок службы благодаря качественным материалам контактов

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных газов - требуется дополнительная защита корпуса
• Не рассчитана на высокие токи нагрузки - применяется исключительно в цепях управления, не для силовой коммутации
• Не поддерживает частотное управление - работает только при механическом воздействии на привод

Примеры использования

• Переключение режима работы станка: запуск/остановка через кнопку с использованием сигнала от датчика
• Логическая связка в схеме аварийной остановки: один контакт разрывает питание, второй активирует световой индикатор
• Сигнализация положения механизма: НО-контакт даёт сигнал при открытии, НЗ - при закрытии

Практические советы

• При выборе проверьте посадочные размеры - lk20k13 имеет стандартную форму, но совместимость зависит от модели основного аппарата
• Не используйте этот блок для коммутации переменного тока выше 250 В или постоянного выше 48 В - возможен свар контактов
• При многократном срабатывании периодически осматривайте контакты на окисление - особенно в помещениях с высокой температурой
• Для защиты от помех в сложных электромагнитных средах рекомендуется экранировать подводящие провода
