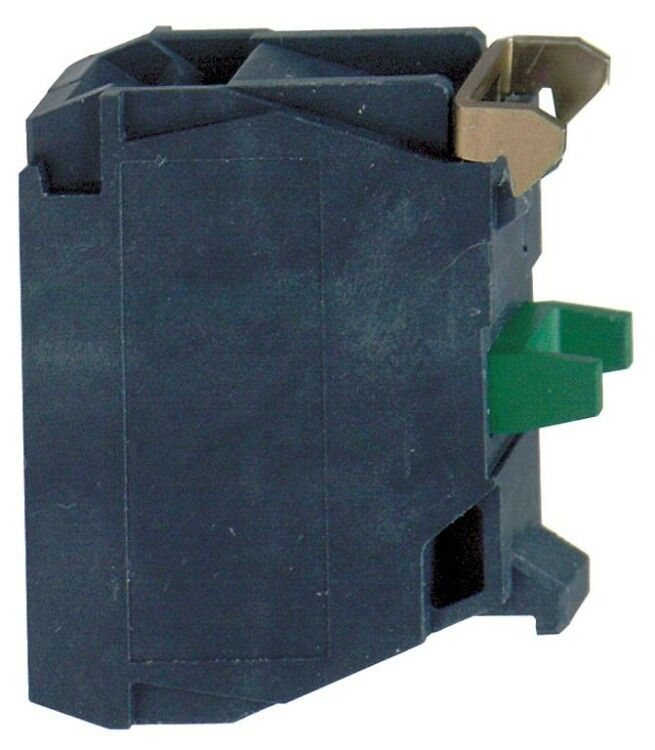

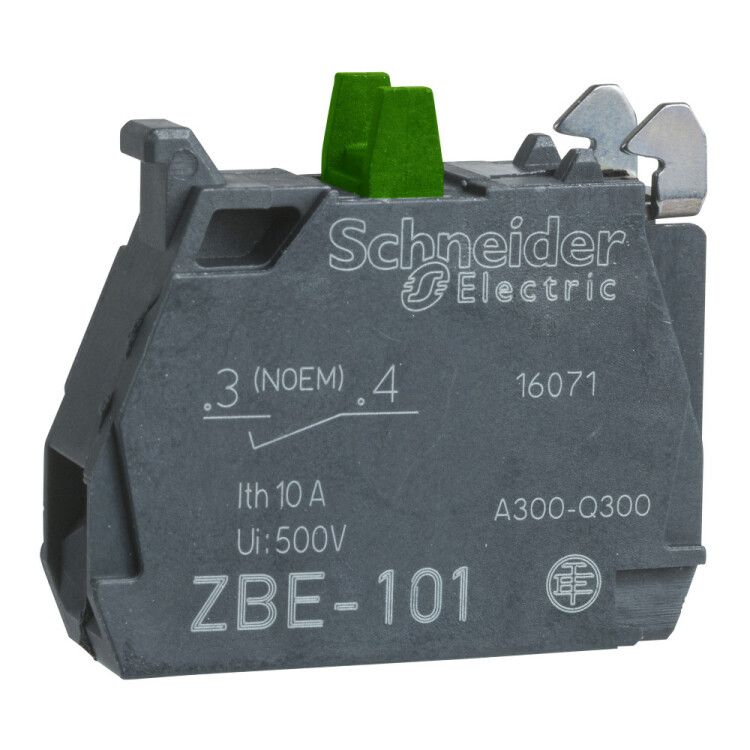

Блок контактов 1НО SchE ZBE101 APC

Блок контактный 1НО 3А 240В для винтового крепления и кнопок от Schneider Electric (артикул zbe101) - это дополнительный коммутирующий элемент, предназначенный для подключения цепей управления в составе кнопочных станций и селекторных переключателей. Устройство совместимо с сериями XB5 и устанавливается поверх существующих механизмов, обеспечивая надёжное и безопасное соединение через винтовые зажимы.

Назначение и область применения

Блок контактный 1НО 3А 240В для винтового крепления и кнопок используется для расширения функциональности кнопочных станций и селекторных переключателей. Он позволяет добавить один нормально открытый контакт в цепь управления - например, для сигнализации состояния, блокировки или передачи команды другому оборудованию. Подходит для монтажа в промышленных щитах, на станках, конвейерах, системах автоматизации и в других условиях, где требуется надёжное, но простое управление.

Технические характеристики

• Номинальный ток: 3 А - максимальный допустимый ток при работе в цепях постоянного или переменного тока;
• Номинальное напряжение: 240 В - предельное рабочее напряжение для коммутации;
• Количество контактов: 1 нормально открытый (НО) - замыкает цепь при активации;
• Тип подключения: винтовое - провода фиксируются с помощью зажимных винтов;
• Тип изделия: контакт дополнительный - предназначен для установки в уже собранные устройства;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Ресурс: до 1 млн циклов - долгий срок службы при регулярном использовании;
• Максимальная нагрузка: 6 А (кратковременно) - выдерживает импульсные перегрузки выше номинала.

Совместимость и монтаж

Блок контактный 1НО 3А 240В для винтового крепления и кнопок проектировался для установки на кнопочные станции и селекторные переключатели серии XB5 от Schneider Electric. Монтаж осуществляется сверху - устройство крепится к фронтальной части механизма с помощью зажимной системы, которая фиксируется одним винтом. Для работы не требуются специнструменты: достаточно отвертки для затяжки винтов подключения и фиксации самого блока. Установка возможна только на совместимые модели XB5; проверьте соответствие посадочного места перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, что важно при обслуживании щитов. Конструкция выполнена из самозатухающих материалов, устойчивых к нагреву. Соответствует международным стандартам IEC/EN 60947-5-1 для аппаратов управления.

Преимущества

• Универсальность: легко интегрируется в готовые кнопочные блоки без переделки корпуса;
• Простота замены: доступен для замены без демонтажа всей кнопочной станции;
• Надёжная фиксация: зажимная система с одним винтом гарантирует устойчивость к вибрациям;
• Высокий ресурс: 1 млн циклов обеспечивают длительную работу без необходимости замены;
• Поддержка сервиса: совместим с официальными запчастями и документацией Schneider Electric.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от влаги и пыли;
• Не подходит для силовых цепей - номинальный ток 3 А ограничен для управления, а не для питания двигателей;
• Требует совместимости с конструкцией XB5 - не устанавливается на другие серии кнопок без адаптеров;
• Не имеет индикации состояния контакта - нельзя определить визуально, замкнут он или разомкнут.

Примеры использования

• Добавление сигнала “Готов” на панели управления станком через дополнительный контакт;
• Связь кнопки старта с реле контроля температуры в химическом реакторе;
• Передача сигнала положения селекторного переключателя в PLC-систему;
• Обеспечение блокировки режима обслуживания в морских установках с помощью внешнего контура.

Практические советы

• Проверяйте посадочный размер перед покупкой - блок должен точно входить в нишу на лицевой панели XB5;
• Затягивайте винты подключения равномерно, чтобы не повредить пластиковую оболочку;
• Используйте провода сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых зажимов;
• При замене в работающей системе обязательно отключите питание - даже при малом токе есть риск поражения;
• Храните запасные блоки - они часто выходят из строя при частых переключениях, хотя и имеют большой ресурс.
