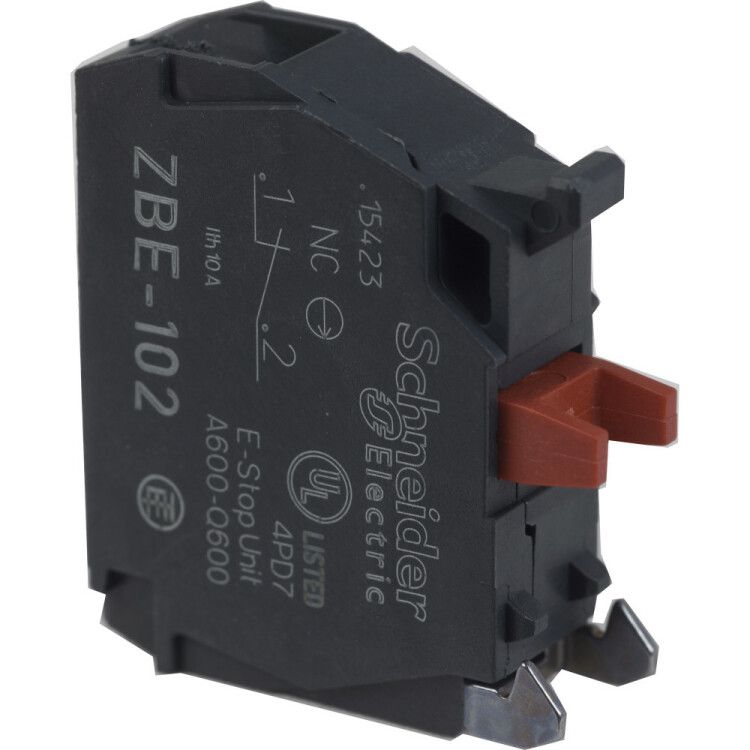

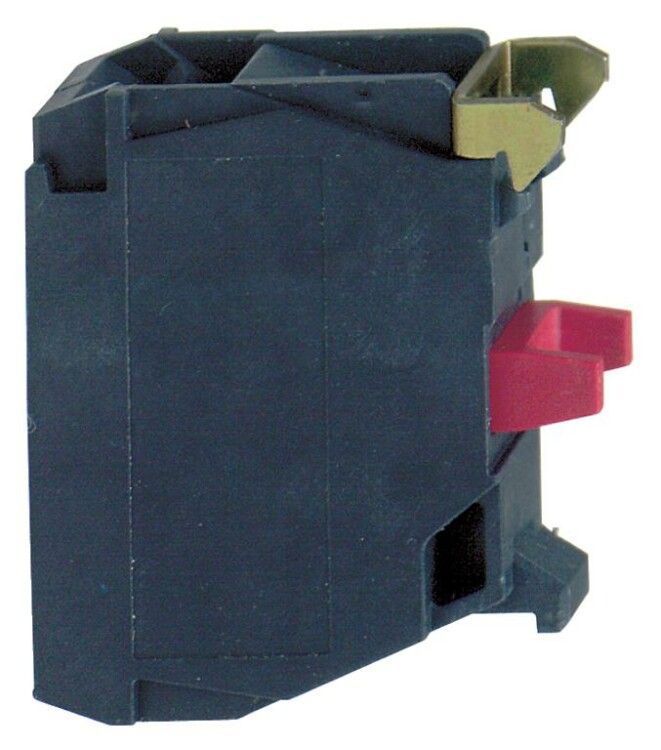

Блок вспомогательных контактов XB5 1НЗ 3А AC-15 Schneider Electric ZBE102

Блок контактный 1НЗ 3А 240В с клеммным зажимом под винт для кнопок и переключателей от Schneider Electric (арт. zbe102) предназначен для надёжного коммутирования управляющих цепей в системах автоматизации. Он позволяет быстро заменить износившийся контакт в компактных кнопках и переключателях без полной замены корпуса.

Назначение и область применения

Блок контактный 1НЗ 3А 240В используется для соединения и размыкания слаботочных цепей управления. Подходит для установки в кнопочные посты, селекторные переключатели и другие устройства, где требуется механический переключатель с одним нормально замкнутым контактом. Часто применяется в промышленном оборудовании: станках, конвейерах, пультах управления, системах аварийной остановки.

Технические характеристики

• Количество и тип контактов: 1 НЗ (нормально замкнутый)
• Максимальный ток: 3 А
• Напряжение: до 240 В переменного тока
• Тип клемм: винтовые зажимы - позволяют подключать провода сечением до 2,5 мм2
• Материал контактов: серебросодержащие сплавы - обеспечивают стабильную проводимость и долгий срок службы
• Рассчитан на частые операции включения/выключения - подходит для активного режима работы

Совместимость и монтаж

Блок контактный 1НЗ 3А 240В совместим с элементами серии XB5 от Schneider Electric. Устанавливается методом защёлкивания в специальные гнёзда кнопочных постов и переключателей через зажимную сборку. Для подключения используются винтовые клеммы - достаточно ослабить винты, вставить жилу провода и затянуть. Монтаж возможен без инструментов, кроме отвертки для фиксации проводов. Каждый блок имеет метки L1/T1 для правильного подключения входа и выхода.

Преимущества

• Удобная замена: не требует демонтажа всего модуля - меняется только контактный блок
• Стандартизованный интерфейс: одинаковый форм-фактор для всех устройств серии XB5
• Высокая надёжность: металлическая рамка и прочные клеммы выдерживают вибрацию и частые подключения
• Легко диагностируется: визуальный контроль состояния контактов после вскрытия

Ограничения применения

• Не предназначено для силовых цепей выше 3 А - риск сваривания контактов
• Не рассчитан на постоянное напряжение выше 240 В - применение в высоковольтных сетях запрещено
• Подходит только для внутренней установки; не имеет защиты IP - нельзя использовать во влажных или пыльных средах без внешнего кожуха
• Требует точного соответствия модели: несовместим с другими сериями, кроме XB5

Примеры использования

• Замена изношенного контакта в кнопке “Стоп” на станке с ЧПУ
• Обновление сигнализационного переключателя в щите управления конвейером
• Изменение логики управления в существующем пульте, установленном ранее с использованием XB5

Практические советы

• Перед заменой всегда отключайте питание - даже слаботочная цепь может находиться под потенциалом
• Проверьте посадочный размер перед заказом: блок zbe102 проектировался исключительно для XB5, не подходит для аналогов других брендов
• При подключении используйте медные провода с опрессованной наконечником - так снижаются риски ослабления контакта
• Не переусердствуйте с моментом затяжки винтов - перетяжка повреждает клеммы и вызывает нагрев
• Храните запасные блоки в сухом месте - оксидация контактов снижает надёжность
