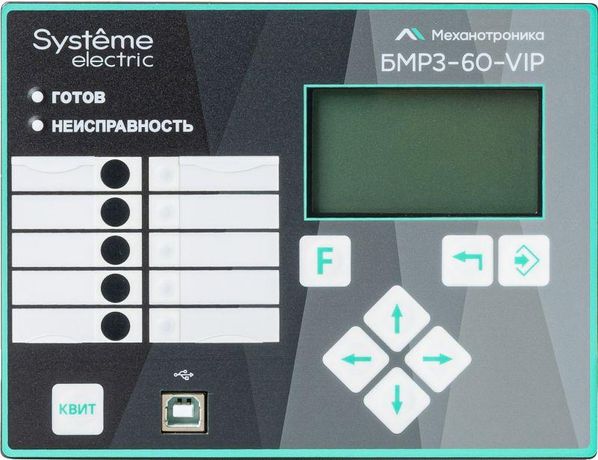

Блок микропроцессорный релейной защиты БМРЗ-60-VIP-1520М0-01 Механотроника 4010100123

Блок микропроцессорный релейной защиты БМРЗ-60-VIP-1520М0-01 от компании Механотроника предназначен для защиты электрооборудования от перегрузок, КЗ и других аварийных режимов. Устройство работает без внешнего питания, что упрощает установку в сложных условиях. Подходит для использования на объектах с трансформаторами тока на 5 А и управляемыми автоматическими выключателями с расцепителями Mitop.

Назначение и область применения

Блок микропроцессорный релейной защиты БМРЗ-60-VIP-1520М0-01 обеспечивает автоматическое отключение оборудования при возникновении опасных ситуаций: сверхтоков, перегрева, замыканий. Он используется там, где требуется надёжная защита без подключения к сети 220 В — например, в распределительных щитах, на трансформаторных подстанциях, в системах питания насосов, компрессоров, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток трансформатора тока (ТТ): 5 А — поддерживает стандартные измерительные трансформаторы, распространённые в промышленных сетях;
• Дискретные входы: 220 В постоянного или переменного тока — работают с любым типом сигнала, включая кнопки, датчики, контакты реле;
• Импульсная репрезентация тока — исключает ложные срабатывания при кратковременных скачках нагрузки;
• Отсутствие внешнего питания — устройство питается за счёт тока через трансформаторы тока, не требует подключения к сети 220 В;
• Выход управления: контакт для коммутации расцепителя автоматического выключателя типа Mitop — совместим с популярными моделями ABB, Schneider Electric и аналогами;
• Отсутствие портов связи — не имеет интерфейсов RS485, Ethernet, Modbus; не поддерживает удалённый контроль или интеграцию в SCADA-системы.

Совместимость и монтаж

Блок микропроцессорный релейной защиты БМРЗ-60-VIP-1520М0-01 устанавливается в шкафах автоматики рядом с автоматическим выключателем. Для работы необходимы:

• Трансформаторы тока (ТТ) с номиналом 5 А — подключаются к фазным проводам;
• Автоматический выключатель со встроенным расцепителем Mitop — выход БМРЗ-60-VIP-1520М0-01 напрямую воздействует на его механизм отключения;
• Управляющие сигналы 220 В — подводятся к дискретным входам (например, от кнопок “Стоп”, “Пуск” или датчиков температуры).

Не требует настройки — все алгоритмы защиты заложены в прошивке. Монтаж выполняется согласно схеме, указанной в документации производителя.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс защиты IP20 — подходит для установки внутри закрытых щитов. Отсутствуют открытые высоковольтные элементы — безопасно при обслуживании при отключенном оборудовании.

Преимущества

• Энергонезависимость — не нуждается во внешнем источнике питания, снижает риск отказа при сбоях в сети;
• Универсальность входов — принимает как постоянный, так и переменный ток 220 В, упрощает подключение различных датчиков и командных устройств;
• Фильтрация импульсов — предотвращает ложные срабатывания при кратковременных перегрузках;
• Простота замены — не требует программирования, легко заменить на аналогичную модель при необходимости;
• Надёжность — отсутствие электронных портов связи снижает количество точек отказа.

Ограничения применения

• Не подходит для систем, требующих передачи данных — отсутствуют интерфейсы связи, нельзя подключить к центральной системе мониторинга;
• Требует наличия трансформаторов тока 5 А — не работает с ТТ на 1 А или другими значениями;
• Поддерживает только расцепители Mitop — не совместим с расцепителями других типов (Sh trip, undervoltage, etc.) без адаптеров;
• Не регулируется — пользователь не может изменить пороги срабатывания, время задержки или другие параметры защиты.

Примеры использования

• Защита двигателя насоса в водопроводной станции — при перегрузке или КЗ отключает автомат с расцепителем Mitop;
• Щит управления конвейером на пищевом производстве — использует сигналы от аварийных кнопок и датчиков перегрева;
• Распределительный пункт на промплощадке — вместо дорогостоящего релейного щита применяется компактный и энергоэффективный БМРЗ-60-VIP-1520М0-01.

Практические советы

• Перед установкой проверьте соответствие трансформаторов тока — они должны быть рассчитаны именно на 5 А, иначе защита будет некорректной;
• Убедитесь, что автоматический выключатель имеет именно расцепитель Mitop — иначе выход БМРЗ-60-VIP-1520М0-01 не сможет его отключить;
• Если в вашей системе есть частотные преобразователи или мощные импульсные нагрузки — учтите, что даже с фильтрацией возможны ложные срабатывания;
• Для удобства обслуживания рекомендуется использовать вставочные клеммы на входах — это ускоряет замену устройства;
• БМРЗ-60-VIP-1520М0-01 — решение для базовой защиты. Если нужны логические функции, временные задержки или диагностика — выбирайте более продвинутые модели с интерфейсами связи.
