Блок питания ARJ-KE11350 (4W, 350mA) (ARL, IP44 Пластик, 5 лет) - 020173(1) Arlight

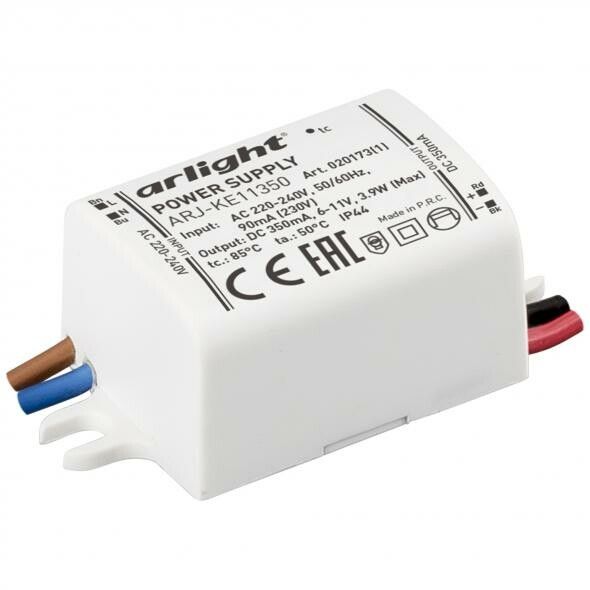

Блок питания Arlight 020173(1) - компактный источник тока с гальванической развязкой для светодиодных светильников и модулей мощностью до 4 Вт. Подходит для установки в условиях повышенной влажности благодаря защите IP44.

Назначение и область применения

Блок питания Arlight 020173(1) предназначен для питания светодиодных нагрузок с постоянным током 350 мА и напряжением в диапазоне 6–11 В. Он работает на входном напряжении 220–240 В переменного тока. Применяется в стационарных осветительных системах: точечных светильниках, линейных LED-панелях, декоративной подсветке, а также в устройствах, где требуется надёжная работа при перепадах сети.

Технические характеристики

• Выходная мощность: 3,9 Вт (близко к заявленным 4 Вт)
• Выходной ток: 350 мА (постоянный, стабилизированный)
• Выходное напряжение: 6–11 В (автоматическая адаптация под нагрузку)
• Входное напряжение: 220–240 В AC
• Коэффициент мощности: 0,5 - умеренный показатель, требует учёта при проектировании сетей с большим числом устройств
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм
• Материал корпуса: термостойкий пластик
• Рабочий температурный диапазон: от –20 C до +50 C
• Габариты: 55 × 27 × 21 мм
• Исполнение: статический (не регулируемый, фиксированный ток)
• Диммирование: не поддерживается
• Пульсация светового потока: 1 % - очень низкая, подходит для чувствительных к мерцанию применений
• Гарантия: 60 месяцев (5 лет)
• Класс защиты: II - двойная изоляция, заземление не требуется

Совместимость и монтаж

Блок питания Arlight 020173(1) совместим со светодиодными модулями и светильниками, рассчитанными на ток 350 мА и напряжение 6–11 В. Убедитесь, что суммарная мощность подключённых LEDs не превышает 3,9 Вт. Монтаж возможен внутри корпуса светильника или в распределительной коробке. Клеммы для подключения проводов - винтовые, подходят для жил сечением до 1,5 мм2. Корпус не герметичен - не устанавливайте в местах с прямым попаданием воды или в пыльных средах без дополнительной защиты.

Безопасность и стандарты

Устройство соответствует требованиям класса защиты II - имеет двойную изоляцию и не требует подключения к заземлению. Гальваническая развязка между входом и выходом обеспечивает безопасность при обслуживании. Соответствие стандартам EN 61347-1 и EN 61347-2-13 подтверждено производителем. Работает без дополнительных предохранителей при нормальных условиях эксплуатации.

Преимущества

• Низкая пульсация (1%) - минимизирует зрительное утомление
• Долгий срок гарантии - 5 лет, что указывает на качественную сборку
• Компактные размеры - легко помещается даже в узкие светильники
• Стабилизация тока - продлевает жизнь светодиодам, исключает перегрузки
• Защита IP44 - допускает использование в помещениях с повышенной влажностью (ванная, кухня, крыльцо)

Ограничения применения

• Не поддерживает диммирование - нельзя использовать с системами управления яркостью
• Коэффициент мощности всего 0,5 - не рекомендуется для массовой установки в одном контуре без учёта нагрузки на сеть
• IP44 недостаточно для открытых уличных установок - нужна дополнительная защита от дождя и пыли
• Не предназначена для работы при температурах ниже –20 C или выше +50 C - не используйте в неотапливаемых помещениях зимой или рядом с нагревательными элементами
• Выходной ток фиксирован - нельзя заменить на другой ток (например, 700 мА) без изменения модели

Примеры использования

• Подсветка зеркал в ванных комнатах с LED-лентами 350 мА
• Встраиваемые точечные светильники в офисах и торговых залах
• Декоративная подсветка ниш и арок в интерьере
• Освещение в холодильных камерах при условии защиты от конденсата

Практические советы

• Перед монтажом проверьте выходное напряжение на холостом ходу - оно должно быть около 11 В; при подключении нагрузки снижается до 6–8 В - это нормально
• Учитывайте посадочные размеры: 55×27×21 мм - убедитесь, что есть место в корпусе светильника
• Не перегружайте устройство - максимальная мощность 3,9 Вт, лучше работать с запасом 10–15%
• При использовании нескольких блоков питания в одной цепи - распределяйте нагрузку равномерно, чтобы не перегружать сеть из-за низкого коэффициента мощности
• Запрещено открывать корпус - внутренние компоненты не ремонтопригодны, при отказе заменяйте полностью
