Блок питания ARJ-SP-10-PFC-1-10V-DALI2-PD (10W, 100-440mA) (Arlight, IP20 Пластик, 5 лет) | 033690 Arlight

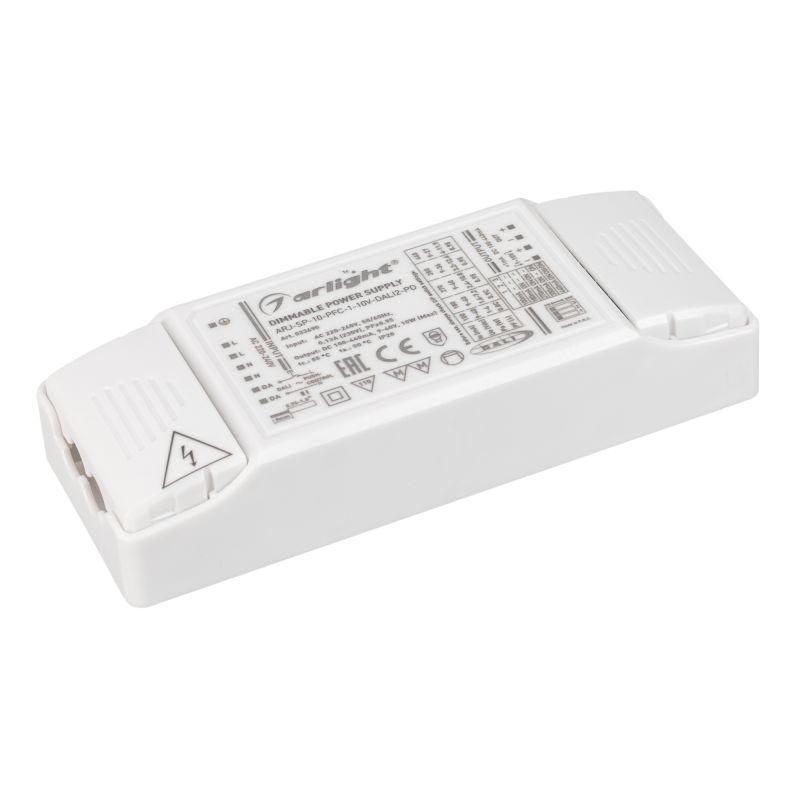

Блок питания Arlight 033690 - это компактный диммируемый LED-драйвер с управлением по протоколу DALI 2.0, предназначенный для точечного и линейного освещения с регулировкой яркости. Модель обеспечивает стабильную работу при входном напряжении 220–240 В и поддерживает широкий диапазон выходных токов, что делает её универсальной для множества светодиодных решений.

Назначение и область применения

Блок питания Arlight 033690 используется для питания светодиодных модулей и лент с возможностью плавного регулирования яркости. Подходит для установки в офисах, торговых залах, жилых помещениях, общественных зонах и других объектах, где требуется централизованное управление освещением через систему DALI. Применяется в фиксированных светильниках, трековых системах, подсветке потолков и ниш.

Технические характеристики

• Выходная мощность: до 10 Вт (максимально допустимая - 14 Вт при определённых настройках)
• Входное напряжение: 220–240 В переменного тока
• Выходное напряжение: 9–40 В постоянного тока
• Выходной ток: 0,1–0,44 А (выбирается DIP-переключателями)
• Управление: DALI 2.0 и 1–10 В
• Коэффициент мощности: ≥0,95 (встроенная коррекция)
• Пульсация светового потока: ≤0,3%
• Защита: IP20, класс II (двойная изоляция)
• Температурный режим: от –25C до +50C
• Габариты: 120×46×23,8 мм
• Корпус: пластик, негерметичный
• Функция PUSH DIM: встроенная кнопка для ручного диммирования
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Блок питания Arlight 033690 совместим со всеми устройствами, поддерживающими протокол DALI 2.0 и аналоговое управление 1–10 В. Для выбора выходного тока используются DIP-переключатели внутри устройства - перед подключением нагрузки необходимо выставить нужный ток (100 / 180 / 270 / 350 / 440 мА) согласно параметрам светодиодного модуля. Кабели подводятся к клеммникам с зажимами - провода зачищаются на 5–7 мм. Установка выполняется в закрытые светотехнические коробки, распределительные щиты или за потолком. Не требует внешнего радиатора благодаря низкой тепловой нагрузке.

Безопасность и стандарты

Обладает сертификатами CE (соответствие EMC и LVD), соответствует требованиям безопасности EN 61347-1 и EN 61347-2-13. Класс защиты II исключает необходимость заземления. Гальваническая развязка между входом и выходом предотвращает помехи и повышает надёжность работы в сетях с перепадами напряжения.

Преимущества

• Широкий диапазон выходных токов позволяет использовать один блок питания для нескольких типов светодиодных нагрузок
• Встроенная функция PUSH DIM даёт возможность оперативно изменить яркость без подключения контроллера
• Высокий коэффициент мощности снижает реактивную составляющую потребляемой энергии
• Низкий уровень пульсаций (<0,3%) обеспечивает комфортное зрительное восприятие
• 5-летняя гарантия указывает на устойчивую долговечность компонентов

Ограничения применения

• Не предназначен для открытых помещений или мест с повышенной влажностью - степень защиты IP20 не защищает от воды и пыли
• Не работает с PWM-диммерами, только с DALI и 1–10 В
• Максимальная мощность 14 Вт - нельзя подключать нагрузки выше этого порога даже при низком токе
• Не рекомендуется для установки в замкнутых герметичных корпусах без вентиляции при температуре выше 45C

Примеры использования

• Освещение в офисных переговорных с DALI-системой управления
• Подсветка витрин в торговом центре с регулировкой яркости по времени суток
• Светильники на потолке в спальне с кнопочным диммированием
• Линейные светильники в медицинских учреждениях, где важна стабильность цветопередачи

Практические советы

• Перед первым запуском проверьте положение DIP-переключателей - неверный ток может вызвать мерцание или отказ светодиодов
• При использовании DALI-шин соблюдайте полярность и не превышайте длину кабеля более 300 метров
• Для удобства монтажа используйте DIN-рейку - корпус имеет крепёжные отверстия под стандартные кронштейны
• Не перегружайте выход - даже при 9 В выходное напряжение не должно превышать суммарную мощность 14 Вт
• При работе в холоде ниже –15C убедитесь, что светодиоды также рассчитаны на такие температуры - сам блок питание выдерживает, но LEDs могут терять яркость
