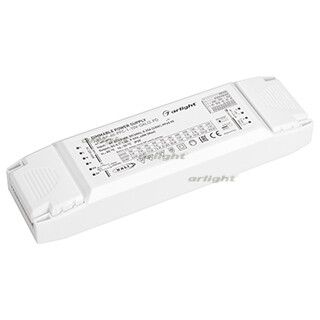

Блок питания ARJ-SP-40-PFC-1-10V-DALI2-PD (40W, 700-1200mA) (Arlight, IP20 Пластик, 5 лет) | 025125(1) Arlight

Блок питания Arlight 025125(1) - это диммируемый LED-драйвер на 40 Вт с управлением по протоколу DALI 2.0 и аналоговым сигналом 1–10 В, предназначенный для стабилизированного питания светодиодных светильников с током от 700 до 1200 мА. Корпус из пластика с защитой IP20 делает его подходящим для установки внутри светильников или в закрытых помещениях.

Назначение и область применения

Блок питания Arlight 025125(1) предназначен для работы со светодиодными модулями и светильниками, требующими точного регулирования яркости. Подходит для коммерческого, офисного и промышленного освещения, где важна возможность централизованного управления - например, в системах умного здания, на производстве, в торговых центрах и медицинских учреждениях. Благодаря поддержке двух протоколов (DALI 2.0 и 1–10 В), он совместим с большинством современных контроллеров освещения.

Технические характеристики

• Выходная мощность: 40 Вт
• Выходной ток: 0,7–1,2 А (плавно регулируемый в зависимости от нагрузки)
• Выходное напряжение: 9–57 В (динамически адаптируется под ток и сопротивление нагрузки)
• Входное напряжение: 220–240 В AC
• Коэффициент мощности (PFC): 0,95 - снижает реактивную составляющую, улучшает эффективность сети
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли
• Пульсация светового потока: ≤0,3 % - минимальная мерцание, соответствует требованиям к комфортному освещению
• Диапазон рабочих температур: от –25 C до +50 C
• Гарантия: 60 месяцев (5 лет)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Материал корпуса: термостойкий пластик
• Габариты: 202 × 58 × 30 мм

Совместимость и монтаж

Блок питания Arlight 025125(1) совместим с любыми светодиодными нагрузками, соответствующими выходным параметрам: ток 700–1200 мА, напряжение до 57 В. Для подключения используется клеммная колодка - провода фазы, нуля и заземления (необязательно, так как класс защиты II) подключаются к входу; выводы LED - к выходным клеммам. Управление осуществляется через два интерфейса:

• DALI 2.0 - цифровая шина, позволяет управлять группами светильников, задавать сценарии, получать обратную связь
• 1–10 В - аналоговый сигнал, подключается к внешнему диммеру или контроллеру

Встроенная кнопка позволяет вручную изменить уровень яркости без внешнего контроллера - удобно при тестировании или обслуживании. Также есть встроенный потенциометр для предварительной настройки базовой яркости перед запуском системы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II - двойная изоляция исключает необходимость подключения к заземлению. Защита IP20 обеспечивает безопасность при использовании в сухих внутренних помещениях. Отсутствие герметизации означает, что устройство нельзя использовать во влажных средах, на улице или в местах с риском попадания жидкостей. Пульсация менее 0,3 % соответствует нормам EN 12193 и IEC TR 61547-1 для комфортного освещения.

Преимущества

• Высокий коэффициент мощности (0,95) снижает нагрузку на электросеть и повышает КПД
• Широкий диапазон выходного напряжения (9–57 В) позволяет работать с различными типами LED-матриц без замены драйвера
• Поддержка двух протоколов управления (DALI 2.0 и 1–10 В) увеличивает гибкость интеграции
• Встроенные средства ручного диммирования упрощают наладку и диагностику
• Длительная гарантия - 5 лет - указывает на надёжность компонентов
• Низкая пульсация - меньше усталости глаз и выше качество освещения

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице, в сырых помещениях - IP20 не защищает от брызг и пыли
• Не подходит для питания не-LED нагрузок (например, ламп накаливания, галогенок)
• Максимальная мощность 40 Вт - не применяйте с нагрузками более 40 Вт, даже если ток находится в пределе
• Требуется стационарная установка - не предназначен для переносных или мобильных решений
• Не работает с PWM-диммерами - только с DALI или 1–10 В

Примеры использования

• Освещение офисных помещений с центральным управлением через DALI-сетевой контроллер
• Светильники на производственной линии, где нужна точная регулировка яркости в зависимости от времени суток
• Зональное освещение в торговом зале - несколько блоков Arlight 025125(1) управляются одной системой
• Световые панели в медицинских кабинетах, где важно отсутствие мерцания
• Элементы декоративного освещения в холлах и лobby с возможностью изменения тональности через диммер

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключаемых светодиодов - она не должна превышать 40 Вт
• При использовании DALI-системы соблюдайте полярность проводов шины (D+ / D−)
• Настройте встроенный потенциометр на желаемую минимальную яркость - это предотвратит случайное выключение при слабом сигнале
• Учитывайте габариты устройства (202×58×30 мм) при проектировании корпуса светильника - места должно хватать с запасом для теплоотвода
• Не закрывайте корпус плотными материалами - хотя IP20, перегрев при плохой вентиляции сокращает срок службы
• При подключении нескольких драйверов к одному DALI-каналу убедитесь, что их адреса уникальны
