Блок питания ARJ-SP-88240 (21W, 70-88V, 240mA) (Arlight, Бескорпусной) - 046647

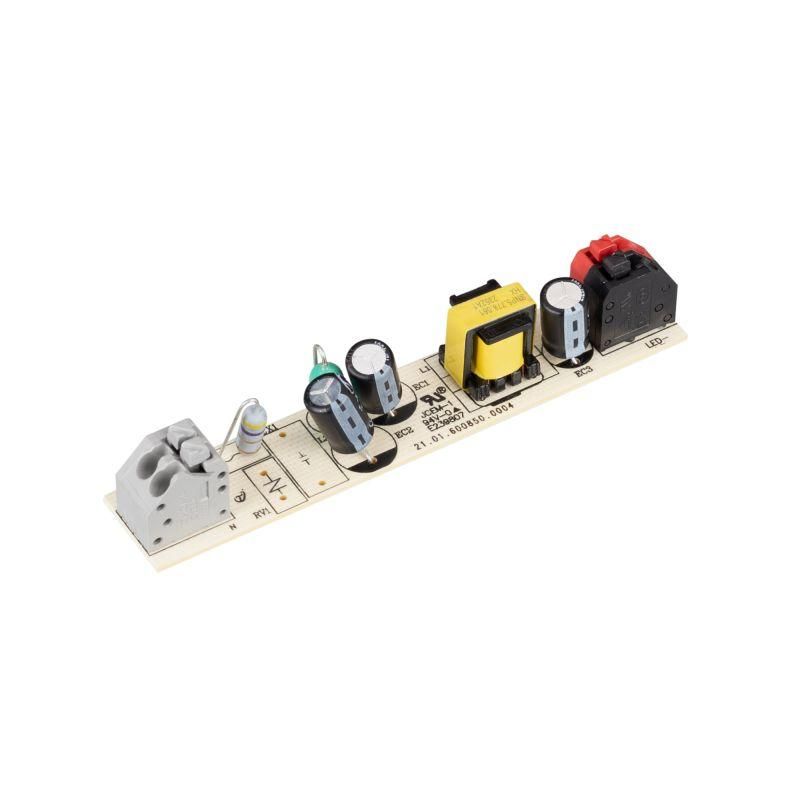

Блок питания 21Вт 70-88В 240мА бескорпусной от Arlight (артикул 046647) - это компактный источник постоянного тока без корпуса, предназначенный для питания LED-светильников с высоким напряжением. Относится к серии ARJ-SP-LINEAR и подходит для установки внутрь ограниченных по размеру световых модулей.

Назначение и область применения

Блок питания 21Вт 70-88В 240мА бескорпусной используется для питания последовательно соединённых LED-матриц, требующих стабильного тока в пределах 240 мА. Подходит для встраивания в светильники с узкими габаритами - например, точечные, линейные или профильные устройства. Применяется в коммерческом и промышленном освещении: офисах, торговых залах, складах, на производстве.

Технические характеристики

• Выходная мощность: 21 Вт
• Выходное напряжение: 70–88 В (работает в этом диапазоне автоматически, адаптируясь к нагрузке)
• Номинальный выходной ток: 0,24 А (240 мА)
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности: 0,5 - низкий показатель, требует учёта при проектировании сети
• Пульсация светового потока: 0,3% - минимальная, обеспечивает практически мерцающее-free свечение
• Рабочий температурный диапазон: от -20C до +45C
• Степень защиты: IP00 - полностью открытая конструкция, без защиты от пыли и влаги
• Исполнение: статический (не диммируемый, работает только на фиксированной яркости)
• Материал корпуса: пластик (не металлический, не экранирующий помехи)

Совместимость и монтаж

Блок питания 21Вт 70-88В 240мА бескорпусной совместим с LED-светильниками, рассчитанными на работу при токе 240 мА и напряжении в диапазоне 70–88 В. Для подключения используются провода - входные (L/N) и выходные (+/-). Монтаж возможен только внутри защищённого корпуса светильника, так как устройство не имеет собственной защиты. Обязательно проверьте соответствие посадочных размеров и расположения клемм. Нельзя использовать в условиях повышенной влажности или пыльных средах без внешней герметизации.

Безопасность и стандарты

Устройство не имеет гальванической развязки между сетью и выходом - значит, на выходных контактах может присутствовать потенциал сети. Это требует обязательного заземления корпуса светильника и исключает использование в бытовых условиях без профессиональной сборки. Соответствует требованиям безопасности для промышленного оборудования, но не сертифицирован для домашнего применения.

Преимущества

• Чрезвычайно малые габариты - легко помещается даже в узкие световые модули
• Низкая пульсация (0,3%) - снижает зрительную усталость и соответствует нормам для длительного освещения
• Стабильный выходной ток - продлевает срок службы LED-диодов
• Линейная регулировка (ARJ-SP-LINEAR) - обеспечивает равномерное распределение тока при изменении сопротивления цепи

Ограничения применения

• IP00 - нельзя использовать вне закрытого корпуса; запрещено применение во влажных помещениях, на улице, в цехах с пылью
• Отсутствие диммирования - невозможно регулировать яркость через выключатели или системы управления
• Низкий коэффициент мощности (0,5) - увеличивает потребление реактивной энергии, может вызвать перегрузку на старой электросети
• Нет гальванической развязки - риск поражения током при некорректной сборке
• Не подходит для параллельного подключения нескольких светильников - только одна нагрузка на один блок питания

Примеры использования

• Встроенные LED-панели в офисных перегородках
• Линейные светильники для подвесных потолков
• Подсветка витрин и шоу-румов с узкими профилями
• Промышленные светильники на конвейерах с жесткими требованиями к компактности

Практические советы

• Перед монтажом измерьте фактическое напряжение на LED-матрице - оно должно попадать в диапазон 70–88 В
• Обеспечьте хорошую вентиляцию вокруг блока питания - при работе он нагревается, особенно при t=+45C
• Используйте термоусадочные трубки или изоляционные колпачки на выходных проводах - они находятся под высоким напряжением
• Не используйте этот блок питания в системах с PWM-диммерами - он не реагирует на управление яркостью
• Проверьте совпадение полярности при подключении - неверная полярность повредит LED-светильник
• Для сетей с частыми скачками напряжения рекомендуется установка стабилизатора перед входом
