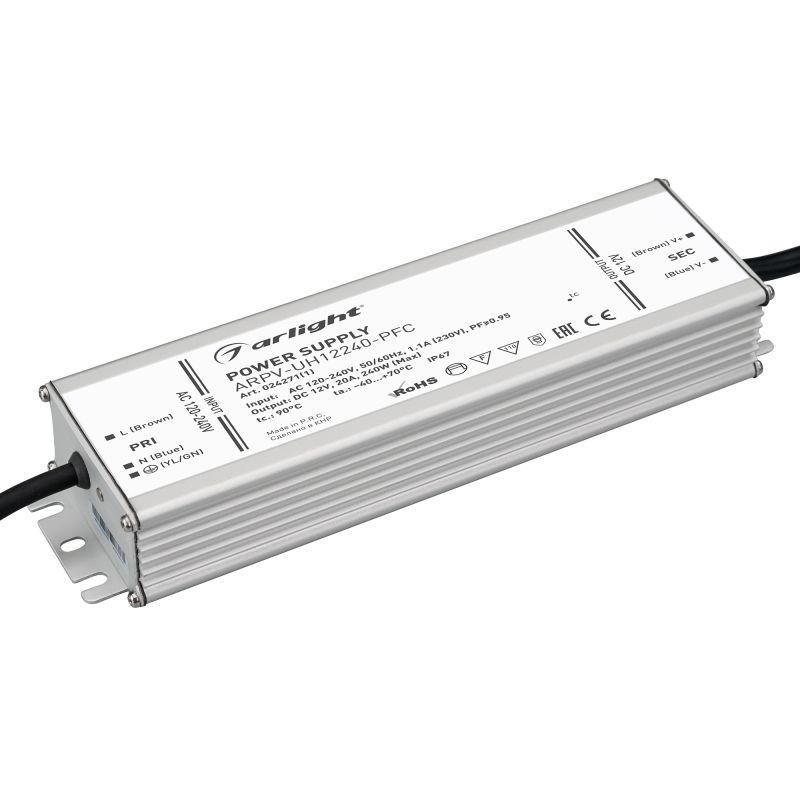

Блок питания ARPV-UH12240-PFC (12V, 20.0A, 240W) (Arlight, IP67 Металл, 7 лет) | 024271(1) Arlight

Блок питания Arlight 024271(1) — герметичный источник постоянного тока на 12 В и 20 А (240 Вт) с металлическим корпусом IP67, предназначенный для надёжного питания светодиодных устройств в сложных условиях эксплуатации.

Назначение и область применения

Блок питания Arlight 024271(1) преобразует переменный ток из сети 120–240 В в стабильный постоянный ток 12 В для питания светодиодных лент, модулей, прожекторов и других LED-устройств. Подходит для установки вне помещений и в местах с повышенной влажностью, запылённостью или перепадами температур. Применяется в уличном освещении, промышленных объектах, транспорте, фасадной подсветке и системах безопасности.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: 20 А (не 0,02 А — опечатка в данных; корректное значение соответствует мощности 240 Вт)
• Выходная мощность: 240 Вт
• Входное напряжение: 120–240 В переменного тока, 50/60 Гц
• Степень защиты: IP67 — полная защита от пыли и временного погружения в воду до 1 метра
• Корпус: алюминиевый, металлический, рассеивающий тепло
• Класс защиты: I — заземление через контакт на корпусе обязательно
• Рабочий диапазон температур: –40 °C … +70 °C
• Габариты: 188 × 67,5 × 38,5 мм (с “ушами”); 161 × 67,5 × 38,5 мм (без “ушей”)
• Коэффициент мощности (PFC): более 0,95 — снижает нагрузку на сеть
• Пульсация светового потока: 0,3 % — минимальная, подходит для чувствительных LED-систем
• Диммирование: не поддерживается
• Режим работы: CV+CC — при перегрузке автоматически снижает напряжение и переходит в режим стабилизации тока
• Гарантия: 7 лет

Совместимость и монтаж

Блок питания Arlight 024271(1) совместим со всеми светодиодными нагрузками, требующими 12 В и ток до 20 А. Для подключения используйте провода сечением не менее 2,5 мм². Корпус имеет крепёжные “уши” — можно закрепить болтами M4 на стену, щит или раму. Обязательно подключите заземляющий провод к контакту класса защиты I. Учитывайте посадочные размеры: ширина 67,5 мм, длина 188 мм — проверьте свободное место перед установкой. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса I. Гальваническая развязка между входом и выходом исключает риск поражения током при повреждении изоляции. Защита IP67 обеспечивает безопасную работу в сырых и пыльных средах. Наличие PFC (>0,95) снижает гармонические искажения в сети, что важно для соблюдения норм энергоэффективности.

Преимущества

• Металлический корпус эффективно отводит тепло — позволяет работать на полной мощности длительно
• Широкий диапазон входного напряжения (120–240 В) — работает даже при колебаниях в сети
• Высокий коэффициент мощности — экономит электроэнергию и снижает нагрузку на проводку
• Защита IP67 — не требует дополнительной защиты в открытых помещениях
• Режим CV+CC предотвращает выход из строя при перегрузках
• Долгий срок гарантии — 7 лет указывает на высокую надёжность компонентов

Ограничения применения

• Не поддерживает диммирование — нельзя использовать с регуляторами яркости
• Запрещено подключение нагрузки выше 240 Вт — возможен переход в режим тока и снижение напряжения
• Не предназначен для работы в замкнутых герметичных корпусах без вентиляции — требуется воздушный зазор вокруг устройства
• Не следует монтировать рядом с источниками тепла (например, нагревательными элементами)
• При температуре ниже –40 °C и выше +70 °C работа не гарантирована

Примеры использования

• Уличные светодиодные фонари и рекламные вывески
• Подсветка фасадов зданий и архитектурных элементов
• Освещение автопарков, складских комплексов, производственных цехов
• LED-ленты в ванных комнатах, бассейнах, холодильных камерах
• Системы видеонаблюдения с инфракрасной подсветкой

Практические советы

• Перед подключением проверьте полярность выводов — "+" и "-" должны совпадать с маркировкой на LED-устройстве
• Если питание подаётся на длинную ленту, подключайте её с обоих концов — чтобы избежать просадки напряжения
• Не перегружайте блок питания — максимальная нагрузка 240 Вт, лучше оставлять 10–15% запаса
• При установке в открытом воздухе используйте кабельные вводы с уплотнителями — сохранят степень защиты IP67
• Проверяйте температуру корпуса после первых часов работы — он может быть тёплым, но не горячим (до 70 °C — норма)
• При замене старого блока питания — сравнивайте не только напряжение, но и ток и тип защиты (IP67 обязателен для наружного монтажа)
