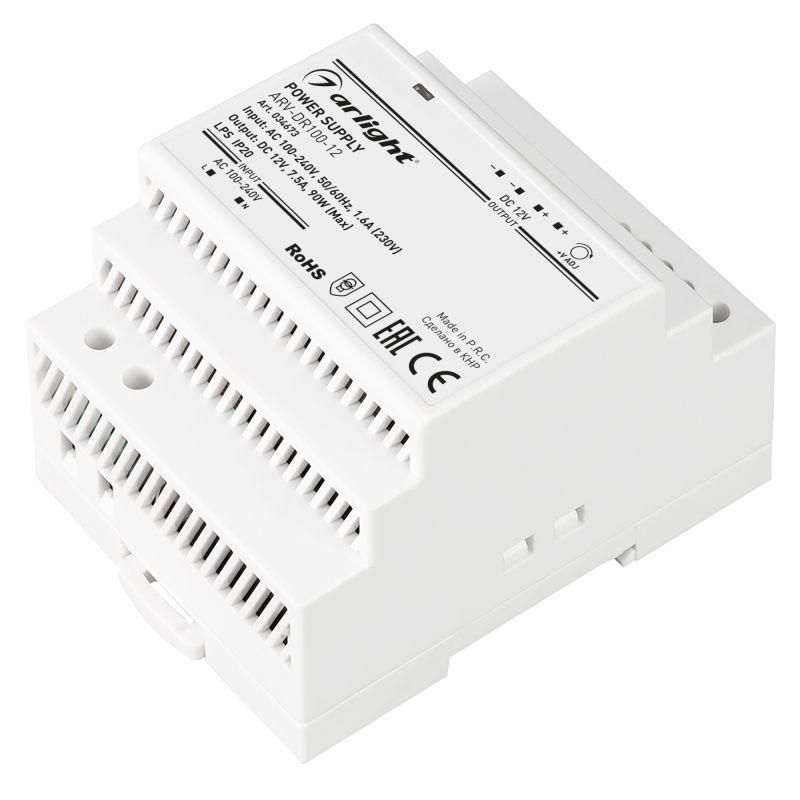

Блок питания ARV-DR100-12 (12V, 7.5A, 90W) (Arlight, IP20 DIN-рейка) | 034673 Arlight

Блок питания Arlight 034673 — компактный источник постоянного тока 12 В для светодиодных лент и других устройств, рассчитанный на мощность 90 Вт. Установка на DIN-рейку позволяет легко интегрировать его в распределительные щиты, а степень защиты IP20 делает его подходящим для внутреннего монтажа в сухих помещениях.

Назначение и область применения

Блок питания Arlight 034673 предназначен для преобразования переменного тока 100–240 В в стабильный постоянный ток 12 В. Подходит для питания светодиодных лент, модулей, малых LED-устройств и другого оборудования с требуемым напряжением 12 В и потребляемой мощностью до 90 Вт. Применяется в системах освещения интерьеров, выставочных стендах, рекламных конструкциях, бытовой автоматизации и промышленном оборудовании внутри закрытых щитов.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: 7,5 А (максимальный, соответствует 90 Вт)
• Выходная мощность: 90 Вт
• Входное напряжение: 100–240 В переменного тока, 50/60 Гц
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Класс защиты: II — двойная изоляция, заземление не требуется
• Коэффициент мощности: 0,5 — умеренный показатель, рекомендуется использовать с учетом нагрузки на сеть
• Рабочий температурный диапазон: от –20 °C до +50 °C
• Материал корпуса: термостойкий пластик
• Габариты: 58 × 70 × 90 мм
• Гарантия: 36 месяцев
• Пульсация выходного напряжения: 0,3 % — низкая, подходит для чувствительных LED-систем
• Функция диммирования: отсутствует — не регулируется яркость

Совместимость и монтаж

Блок питания Arlight 034673 совместим со всеми устройствами, работающими от 12 В постоянного тока и потребляющими до 7,5 А. Для монтажа используется стандартная DIN-рейка шириной 35 мм. Клеммы для подключения входа и выхода доступны с лицевой стороны, что упрощает подвод проводов. Максимальная площадь нагрузки — 90 Вт; перегрузка более чем на 10% недопустима. Подключаемые провода должны иметь сечение не менее 1,5 мм² для выхода и 1,0 мм² для входа. Корпус фиксируется защелкой — никаких инструментов не требуется.

Безопасность и стандарты

Устройство имеет класс защиты II — двойную изоляцию, поэтому не требует подключения к заземлению. Соответствует требованиям безопасности для электрооборудования, используемого в жилых и коммерческих помещениях. Отсутствие герметизации (IP20) исключает применение во влажных средах, на улице или в местах с риском попадания жидкости. Работает в соответствии с нормами EN 61347-2-13 для источников питания светодиодных систем.

Преимущества

• Небольшие габариты позволяют экономить место в щите
• Низкая пульсация (0,3%) обеспечивает равномерное свечение без мерцания
• Гарантия 3 года — надежность, подтвержденная производителем
• Широкий диапазон входного напряжения (100–240 В) — работает даже при колебаниях сети
• Простой монтаж на DIN-рейку — не нужен дополнительный крепёж
• Поддержка работы с LED-лентами — оптимизирован для этого типа нагрузки

Ограничения применения

• Не предназначена для открытого монтажа — IP20 не защищает от пыли и влаги
• Не поддерживает диммирование — нельзя регулировать яркость через внешние контроллеры
• При нагрузке ниже 10% возможна задержка запуска до 30 секунд после включения сети
• Коэффициент мощности всего 0,5 — может вызывать повышенную нагрузку на сеть при использовании нескольких единиц одновременно
• Не следует использовать в условиях температуры выше +50 °C или ниже –20 °C

Примеры использования

• Освещение кухонных шкафов с LED-лентой 12 В
• Подсветка витрин в магазинах
• Электронные знаки и информационные панели
• Автоматические системы управления в офисах и цехах
• LED-панели и точечные светильники в жилых интерьерах

Практические советы

• Выбирайте блок питания с запасом мощности: если лента потребляет 80 Вт, лучше взять 90 Вт — так снижается тепловая нагрузка
• Проверьте посадочные размеры: 58×70×90 мм — убедитесь, что хватает места в щите
• Не подключайте к этому блоку устройства с емкостной или индуктивной нагрузкой — он рассчитан только на резистивную (например, LED-ленту)
• Перед первым включением проверьте полярность на выходе — неверное подключение повредит оборудование
• Если планируете несколько блоков питания Arlight 034673 в одном щите — учтите их суммарное теплоотведение и обеспечьте вентиляцию
