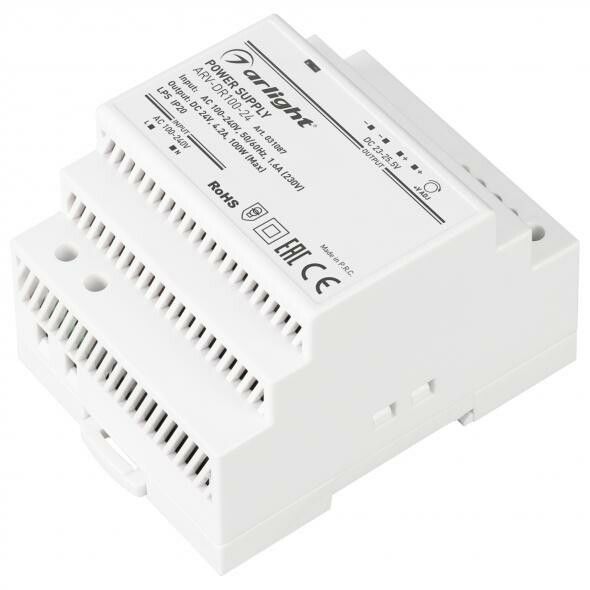

Блок питания ARV-DR100-24 (24V, 4.2A, 100W) (Arlight, IP20 DIN-рейка) | 031087 Arlight

Блок питания Arlight 031087 - компактное устройство для преобразования сетевого переменного тока в стабильное постоянное напряжение 24 В, рассчитанное на мощность 100 Вт. Подходит для питания светодиодных лент, автоматики и промышленного оборудования, монтируется на DIN-рейку и предназначен для внутреннего использования.

Назначение и область применения

Блок питания Arlight 031087 служит для обеспечения стабильного постоянного тока 24 В на устройствах, требующих питание от низковольтного источника. Применяется в системах освещения - особенно для светодиодных лент, а также в автоматизации: контроллеры, соленоиды, датчики, малые насосы и другие устройства промышленного оборудования. Устройство предназначено исключительно для работы внутри помещений.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходная мощность: 100 Вт
• Выходной ток: 4,2 А (при 24 В)
• Входное напряжение: 100–240 В переменного тока
• Частота входа: 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс защиты: II - двойная изоляция, заземление не требуется
• Коэффициент мощности: 0,5 - низкий показатель, рекомендуется использовать с фильтрами или в сетях с запасом мощности
• Рабочая температура: от –20 C до +50 C
• Корпус: пластиковый, без металлических элементов
• Гарантия: 3 года
• Регулировка выходного напряжения: есть - через подстроечный потенциометр
• Защита: от перегрузки, перенапряжения и короткого замыкания
• Диммирование: не поддерживается

Совместимость и монтаж

Блок питания Arlight 031087 крепится на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - входные (L/N/PE) и выходные (+/-). Максимальное сечение провода: 2,5 мм2. Обязательно соблюдайте полярность при подключении нагрузки. Устройство совместимо со всеми типами светодиодных лент 24 В, а также с оборудованием, потребляющим до 4,2 А при 24 В. Не используйте с устройствами, требующими диммирования или импульсного управления.

Безопасность и стандарты

Устройство соответствует классу защиты II - имеет двойную изоляцию и не требует подключения к заземлению. Защита от короткого замыкания, перегрузки и перенапряжения повышает безопасность при аварийных ситуациях. Все экземпляры проходят заводскую проверку при максимальной нагрузке и температуре. Однако из-за степени защиты IP20 использование вне помещений или во влажных средах недопустимо.

Преимущества

• Стабильное выходное напряжение даже при изменении нагрузки
• Возможность точной настройки выходного напряжения под конкретную нагрузку
• Высокий КПД снижает нагрев и энергопотери
• Компактный размер и удобное крепление на DIN-рейку экономят место в щите
• Производитель проводит 100%-ную тестировку каждого устройства перед отправкой

Ограничения применения

• Не подходит для открытых площадок, улиц, ванных комнат и других мест с повышенной влажностью - степень защиты IP20 не защищает от влаги и пыли
• Низкий коэффициент мощности (0,5) может вызывать перегрузку в слаботочных сетях или на старых электросчетчиках - желательно применять с фильтрами гармоник
• Не поддерживает управление яркостью - нельзя использовать с диммерами или PWM-регуляторами
• Максимальный ток - 4,2 А; при превышении возможна защитная блокировка или отказ
• Не предназначен для длительной работы выше +50 C - требуется хорошая вентиляция вокруг корпуса

Примеры использования

• Освещение торгового зала - питание светодиодных лент 24 В
• Автоматизация производства - питание PLC-модулей, реле, сервоприводов
• Видеонаблюдение - камеры с IR-подсветкой
• Лабораторное оборудование - низковольтные приборы с жесткими требованиями к стабильности
• Системы управления шторами, жалюзи, дверями

Практические советы

• Перед установкой проверьте реальный ток потребления вашей нагрузки - суммарный ток всех подключенных устройств не должен превышать 4,2 А
• При использовании длинных проводов к ленте увеличьте сечение кабеля, чтобы минимизировать потерю напряжения
• Настройку выходного напряжения выполняйте при подключенной нагрузке - потенциометр расположен под крышкой, доступен после демонтажа
• Не закрывайте корпус плотными материалами - нужен воздушный зазор для теплоотвода
• Если вы планируете подключить несколько блоков питания - распределите нагрузку равномерно между ними, не перегружайте один
• Для сетей с нестабильным напряжением (частые скачки) рекомендуется установка стабилизатора на входе
