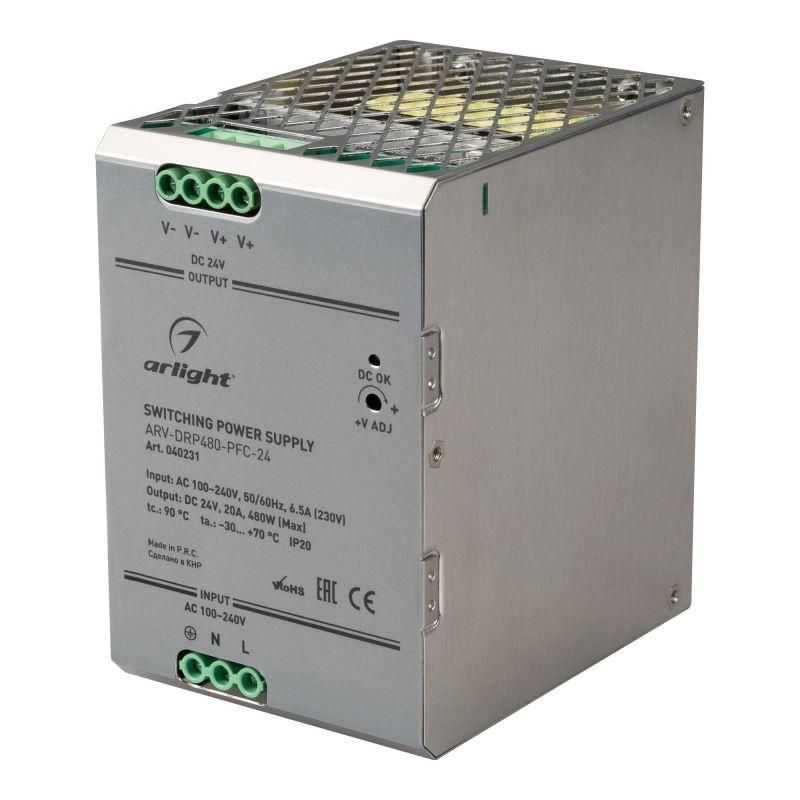

Блок питания ARV-DRP480-PFC-24 (24V, 20A, 480W) (Arlight, IP20 Металл, 5 лет) | 040231 Arlight

Блок питания Arlight 040231 - это надёжный источник постоянного тока 24 В, предназначенный для стабильного питания светодиодных лент, систем автоматизации и вспомогательных устройств. Металлический корпус, DIN-крепление и широкий диапазон входного напряжения делают его удобным решением для монтажа в распределительных щитах.

Назначение и область применения

Блок питания Arlight 040231 предназначен для преобразования переменного тока сети 100–240 В в стабилизированный постоянный ток 24–28 В. Подходит для питания:

• светодиодных лент и модулей;
• устройств автоматизации (датчики, контроллеры, реле);
• вспомогательных цепей в промышленном оборудовании;
• систем освещения, требующих высокой стабильности напряжения.

Работает в составе электрических щитов и шкафов. Применяется там, где важна долговечность, устойчивость к колебаниям сети и минимальные пульсации.

Технические характеристики

• Выходная мощность: 480 Вт
• Выходное напряжение: 24–28 В (регулируемое)
• Выходной ток: 20 А
• Входное напряжение: 100–240 В AC, 50/60 Гц
• Коэффициент мощности: 0.95 - снижает реактивную нагрузку на сеть
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Класс защиты: I - заземление обязательно через третий контакт вилки
• Диапазон рабочих температур: от –30 C до +70 C
• Пульсация выходного напряжения: 0,3 % - крайне низкая, подходит для чувствительных LED-систем
• Исполнение: статическое - без вентилятора, бесшумная работа
• Функция диммирования: отсутствует - не управляема по яркости

Совместимость и монтаж

Блок питания Arlight 040231 рассчитан на установку на DIN-рейку 35 мм. Корпус выполнен из металла, что обеспечивает хорошую теплоотдачу и механическую прочность. Для монтажа требуется свободное место в щите - минимум 10 см вокруг для вентиляции. Подключение входа - клеммы L/N/PE; выход - клеммы +24 V / GND. Обязательно соблюдайте полярность. Нельзя подключать емкостные или индуктивные нагрузки выше 20 А - возможен отказ.

Безопасность и стандарты

Устройство имеет встроенную защиту от:

• перегрузки (автоматически снижает мощность);
• перегрева (термическая блокировка);
• короткого замыкания на выходе (автовосстановление после устранения причины);
• превышения выходного напряжения (защита от пробоя).

Производится с 100%-ной проверкой на максимальной нагрузке и температуре. Соответствует требованиям безопасности EN 61347-2-13 для источников питания светодиодов.

Преимущества

• Металлический корпус - лучше отводит тепло, чем пластик, повышает срок службы.
• Встроенный PFC (корректор коэффициента мощности) - снижает потребление реактивной энергии, соответствует нормам ЕС.
• Регулировка выходного напряжения потенциометром - можно точно настроить под тип ленты (например, 24,5 В вместо 24 В для компенсации потерь в проводах).
• Низкая пульсация (0,3%) - предотвращает мерцание, важно для фото- и видеосъёмки, медицинских помещений.
• КПД выше среднего - экономичнее работает, меньше нагревается.
• Гарантия 5 лет - один из самых длинных сроков в классе.

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях, на улице, в цехах с брызгами воды или пылью.
• Не диммируемый - не совместим с системами управления яркостью (DALI, 0–10 В, PWM).
• Запрещено подключать емкостные нагрузки (большие фильтры, аккумуляторы) - вызывает импульсы тока при включении.
• Требуется обязательное заземление (класс I) - без него нарушена безопасность.
• При температуре выше +60 C рекомендуется снижать нагрузку на 10–15%.

Примеры использования

• Освещение торгового зала - питание 12 метров светодиодной ленты 24 В, 20 А.
• Автоматизация производства - питание PLC, сенсоров, клапанов в одном щите.
• Системы видеонаблюдения - стабильное питание камер с ИК-подсветкой.
• Лабораторные стенды - тестирование LED-компонентов без помех от пульсаций.

Практические советы

• Перед первым запуском выставьте выходное напряжение на 24,5 В - это компенсирует потерю на проводах длиной более 5 м.
• Выбирайте сечение кабеля выхода не менее 1,5 мм2 для 20 А - меньшее сечение вызовет перегрев.
• Не закрывайте корпус крышками или материалами - нужна циркуляция воздуха.
• Если используется несколько блоков питания - распределяйте нагрузку равномерно между фазами.
• При монтаже в щит с другими устройствами - оставляйте зазор 50 мм сверху и сбоку.
• При использовании в холодных условиях (ниже –20 C) допускается медленный прогрев перед включением под нагрузкой.
