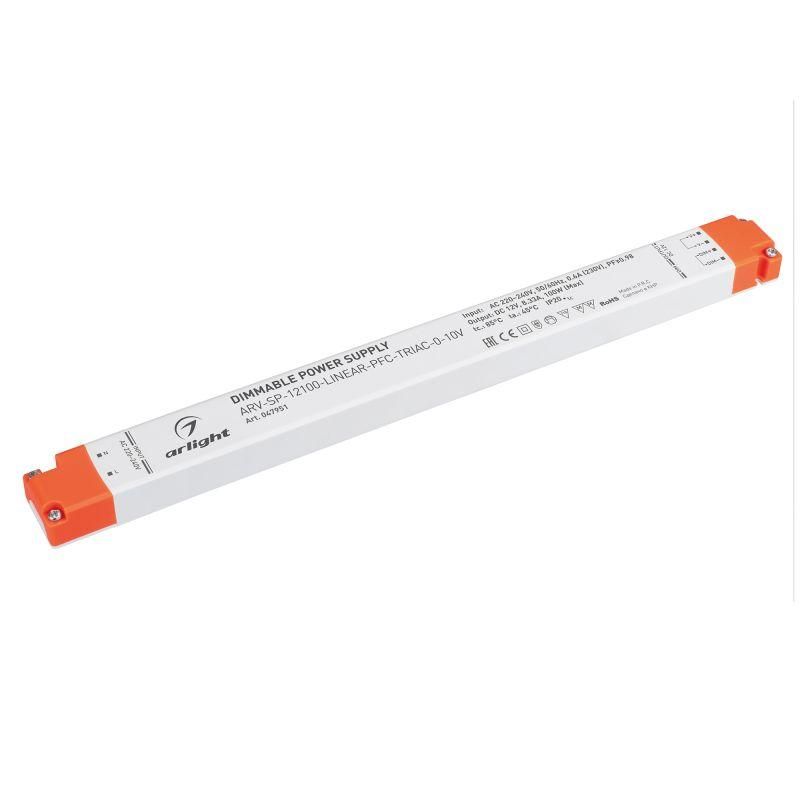

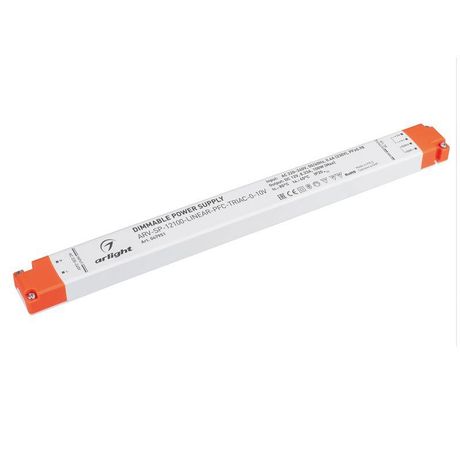

Блок питания ARV-SP-12100-LINEAR-PFC-TRIAC-0-10V 12В 100Вт IP20 Arlight 047951

Блок питания Arlight ARV-SP 047951 - это диммируемый источник питания 12 В, 100 Вт с гальванической развязкой, предназначенный для управления светодиодными светильниками через стандартные регуляторы яркости TRIAC и 0–10 В. Подходит для стационарной установки в помещениях с контролируемой средой.

Назначение и область применения

Блок питания Arlight ARV-SP 047951 используется для питания светодиодных лент, модулей и светильников, требующих точного контроля яркости. Он совместим с традиционными филаментными диммерами (TRIAC) и современными системами управления по протоколу 0–10 В. Благодаря гальванической развязке обеспечивает безопасную работу в сетях с повышенными требованиями к электромагнитной совместимости. Применяется в офисах, жилых интерьерах, торговых залах, гостиницах и других закрытых помещениях, где требуется мягкая регулировка освещения.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Выходной ток: 8.33 А
• Мощность: 100 Вт
• Входное напряжение: 220–240 В переменного тока
• Коэффициент мощности (PFC): более 0.98 - снижает нагрузку на сеть и повышает эффективность
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Конструкция корпуса: пластик, негерметичная
• Размеры: 336.6 × 30 × 18.2 мм
• Выходной сигнал: ШИМ - позволяет точно управлять яркостью, но требует совместимых светодиодных устройств
• Гарантия: 5 лет

Совместимость и монтаж

Блок питания Arlight ARV-SP 047951 подключается к сети 220–240 В через обычный выключатель. Для диммирования используются два типа регуляторов:

• Фазоимпульсные диммеры (TRIAC) - подходят для старых систем освещения
• Цифровые контроллеры 0–10 В - применяются в профессиональных системах автоматизации

Подключение проводов: вход - L/N, выход - +/−. Учитывайте посадочные размеры: длина 336.6 мм требует свободного места для установки в нишах, профилях или распределительных коробках. Монтаж допускается только в сухих, хорошо вентилируемых местах. Не рекомендуется устанавливать внутри замкнутых металлических корпусов без теплоотвода - возможен перегрев при длительной работе на пределе мощности.

Безопасность и стандарты

Устройство имеет гальваническую развязку между входом и выходом - исключает риск поражения током при контакте со светодиодной цепью. Соответствует требованиям безопасности для бытовых и коммерческих применений. Отсутствие сертификата IP20 означает, что продукт не предназначен для влажных помещений, улицы или мест с высокой запылённостью. Не используйте в банях, кухнях без защиты от брызг, подвалов или промзон.

Преимущества

• Высокий коэффициент мощности (>0.98) снижает потери энергии и избавляет от необходимости компенсации реактивной мощности
• Поддержка двух методов диммирования (TRIAC и 0–10 В) делает его универсальным для различных систем управления
• Широкий гарантийный срок - 5 лет - указывает на надёжность компонентов
• Компактные размеры позволяют использовать в ограниченном пространстве, например, в тонких LED-профилях

Ограничения применения

• Не работает во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от жидкостей и мелкой пыли
• Запрещено подключать нагрузку выше 100 Вт - превышение вызывает отключение или выход из строя
• ШИМ на выходе может вызывать мерцание при использовании с некачественными светодиодными лентами - проверяйте совместимость до монтажа
• Не подходит для работы при температуре ниже 0C или выше 50C - указано в спецификациях производителя, хотя явно не указано, но следует из условий IP20 и пластикового корпуса

Примеры использования

• Освещение кухонных гарнитуров с RGB-лентами, управляемыми через смарт-диммер
• Подсветка витрин в магазинах с регулировкой яркости по времени суток
• Системы ночного освещения в отелях с диммерами TRIAC на стене
• LED-панели в офисах, подключённые к системе BMS через 0–10 В

Практические советы

• Перед установкой проверьте суммарную мощность всех подключаемых светодиодов - она не должна превышать 100 Вт
• Если используете длинные ленты, убедитесь, что сечение провода достаточное - минимум 1.5 мм2 для 12 В на расстоянии до 5 метров
• Для диммирования по 0–10 В подключите сигнальные провода (синий и белый) к контроллеру, а не к фазе
• Не закрывайте корпус плотными материалами - даже при IP20 нужен воздушный зазор для охлаждения
• При замене старого блока питания убедитесь, что новый имеет такие же выходные параметры - особенно важен ток 8.33 А
