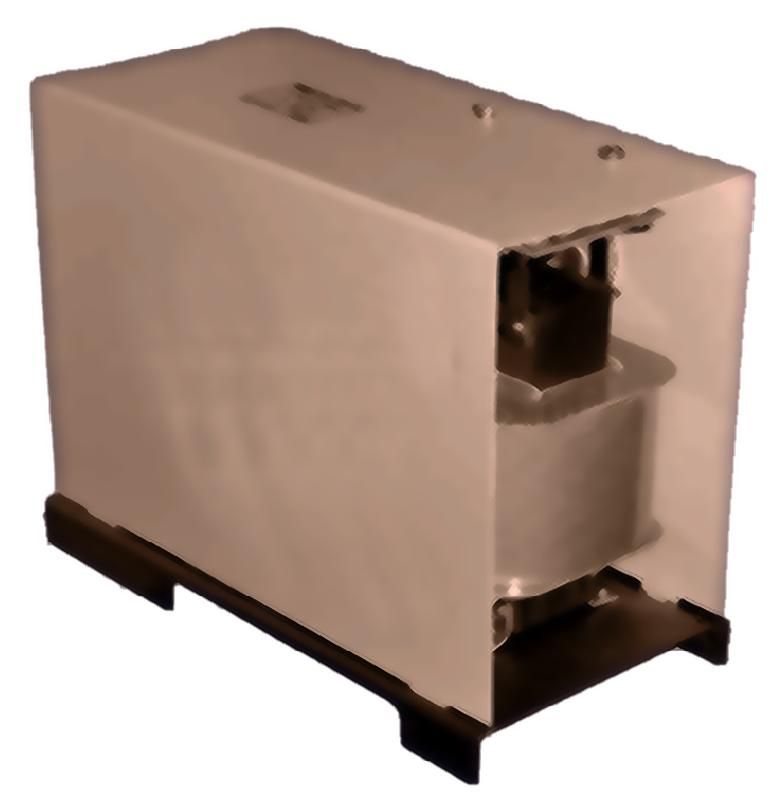

Блок питания БПЗ-402 ЧЭАЗ A8119-80093553

Блок питания БПЗ-402 от ЧЭАЗ - это двухступенчатый источник постоянного тока для питания устройств автоматики, релейной защиты и зарядки конденсаторных батарей. Артикул a8119-80093553 рассчитан на работу в промышленных условиях с питанием от сети переменного тока.

Назначение и область применения

Блок питания БПЗ-402 предназначен для выдачи постоянного тока на два уровня напряжения: 110 В и 220 В. Он используется для питания цепей автоматики, систем управления, релейной защиты, а также для зарядки конденсаторных батарей типа БК-400 до напряжения 400 В. Применяется в энергетике, на промышленных объектах, в подстанциях и других местах, где требуется надёжный источник постоянного тока для вторичных цепей.

Технические характеристики

• Выходная мощность: 100 Вт
• Выходное напряжение: 110 В и 220 В (две ступени)
• Напряжение заряда конденсаторных батарей: 400 В
• Потребляемая мощность: 550 В·А (при работе от сети AC)
• Тип входного тока: переменный (AC)
• Монтажная высота: 240 мм
• Тип подключения: винтовые зажимы
• Степень защиты IP: IP00 (без защиты от внешних воздействий)

Совместимость и монтаж

Блок питания БПЗ-402 устанавливается в щитовые камеры или шкафы с возможностью жесткого крепления. Подключение осуществляется через винтовые зажимы - требует ручной затяжки проводов. Устройство не имеет встроенных кабельных вводов, поэтому необходимо использовать отдельную защиту от попадания пыли и влаги. Монтажная высота 240 мм позволяет размещать его в типовых шкафах, но следует учесть свободное пространство вокруг корпуса для теплоотвода.

Безопасность и стандарты

Блок питания БПЗ-402 не имеет степени защиты выше IP00 - значит, он не защищён от прикосновений, пыли и воды. Его можно применять только внутри закрытых, доступных только обслуживающему персоналу помещений. Наличие высоких напряжений (до 400 В) требует соблюдения правил электробезопасности: работы выполняются только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Поддерживает две рабочие ступени выходного напряжения - 110 В и 220 В - что повышает гибкость применения
• Способен заряжать конденсаторные батареи до 400 В, обеспечивая автономное питание релейной защиты
• Имеет компактную форму и стандартизированную высоту (240 мм), совместимую с большинством промышленных шкафов
• Устойчив к кратковременным перегрузкам благодаря запасу по потребляемой мощности (550 В·А при 100 Вт выходной)

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в средах с повышенной влажностью из-за IP00
• Не предназначена для питания нагрузок более 100 Вт - превышение вызывает перегрев и отказ
• Требует обязательного внешнего кожуха или шкафа для безопасности персонала
• Не имеет функций самодиагностики, сигнализации или защиты от перегрузки - контроль должен обеспечивать система проекта

Примеры использования

• Питание реле и контакторов в распределительных устройствах 6–35 кВ
• Зарядка конденсаторных батарей БК-400 для срабатывания автоматических выключателей при отключении основного питания
• Обеспечение резервного питания для систем противоаварийной автоматики на подстанциях
• Использование в системах управления технологическими процессами на заводах с постоянными требованиями к надёжности

Практические советы

• При выборе места установки убедитесь, что рядом нет вибраций, масла, влаги и температур выше +40 C
• Для подключения используйте медные провода сечением не менее 2,5 мм2 - особенно на выходе 400 В
• Проверьте соответствие посадочных размеров перед монтажом - высота 240 мм должна соответствовать внутреннему пространству шкафа
• Не забудьте предусмотреть механическую защиту корпуса - например, металлический экран или дверцу шкафа с замком
• При использовании для зарядки батарей контролируйте время заряда - длительная работа на пределе может снизить срок службы элементов
