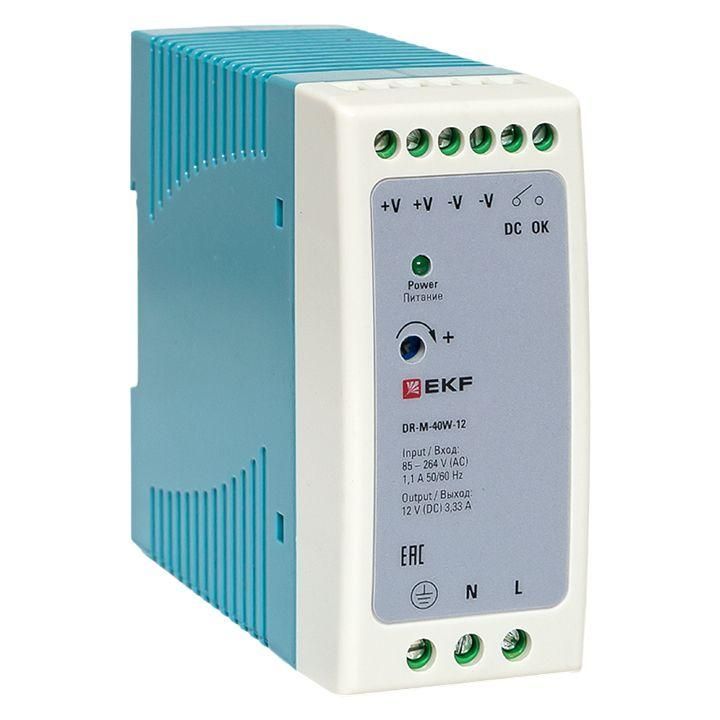

Блок питания на дин рейку 40Вт,Uвх ~ 220 В AC m, Uвых - 12 DC постоянного тока |DR-M-40W-12| EKF

Блок питания на DIN-рейку 40 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока от EKF (артикул dr-m-40w-12) предназначен для надёжного преобразования бытового переменного тока в стабильный постоянный ток 12 В - идеально подходит для автоматизации, слаботочных систем и промышленных устройств.

Назначение и область применения

Этот блок питания преобразует переменный ток из сети 220 В в стабилизированный постоянный ток 12 В. Он используется там, где требуется питание маломощных устройств: контроллеры, сенсоры, реле, светодиодные ленты, системы видеонаблюдения, устройства автоматики и другие компоненты слаботочных цепей. Устанавливается исключительно на DIN-рейку в распределительных щитах - удобен для сборки промышленных и жилых автоматизированных систем.

Технические характеристики

• Выходная мощность: 40 Вт
• Входное напряжение: 80–264 В AC (работает даже при просадках до 80 В и перегрузках до 264 В)
• Выходное напряжение: 10,8–13,2 В DC (стабилизировано, допуск +-10%)
• Максимальный выходной ток: 3,3 А
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от короткого замыкания: да - автоматически отключает выход при аварии
• Тип установки: монтаж на DIN-рейку 35 мм

Совместимость и монтаж

Блок питания совместим со всеми стандартными DIN-рейками шириной 35 мм, используемыми в промышленных и бытовых щитах. Монтаж прост: защёлкивают корпус на рейку, подводят провода L/N на вход и +/− на выход. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для работы не требуются дополнительные элементы - всё готово к использованию после фиксации и подключения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания предотвращает повреждение нагрузки и самого блока. Однако IP20 не позволяет использовать его во влажных помещениях, на улице или в местах с высокой запылённостью - для таких условий нужны модели с более высокой степенью защиты.

Преимущества

• Стабилизированное выходное напряжение - обеспечивает точную работу чувствительной электроники
• Широкий диапазон входного напряжения (80–264 В) - работает при колебаниях в сети, включая перепады в деревнях и старых зданиях
• Автоматическая защита от КЗ - снижает риск возгорания и выхода из строя подключённых устройств
• Компактный форм-фактор - экономит место в щите
• Работает без шума - нет вентилятора, подходит для офисов и жилых помещений

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, температур ниже −10 C или выше +50 C - IP20 не обеспечивает защиту от внешней среды
• Не подходит для питания мощных двигателей, насосов, нагревательных элементов - максимальная мощность 40 Вт
• Не имеет гальванической развязки между входом и выходом - нельзя применять в системах, требующих изолированного питания
• Не рекомендован для длительной работы на предельной нагрузке (3,3 А) - лучше оставлять запас 10–20%

Примеры использования

• Питание PLC-контроллеров в автоматических линиях
• Системы сигнализации и дверных замков с электромагнитным приводом
• Освещение LED-лент 12 В в торговых витринах
• Управление реле и соленоидами в системах HVAC
• Аудио- и видеооборудование в серверных шкафах

Практические советы

• Выбирайте этот блок питания, когда нужна стабильная 12 В и мощность до 40 Вт - для больших нагрузок берите модель 60 Вт или выше
• Проверьте посадочный диаметр клемм: они подходят под провода 0,5–2,5 мм2; не используйте толстые многожильные провода без наконечников
• Подключайте входные провода через автоматический выключатель - это повысит безопасность при обслуживании
• Не закрывайте корпус плотными крышками - необходима естественная вентиляция для отвода тепла
• При работе в щитах с несколькими блоками питания соблюдайте минимальный интервал 10 мм между ними для лучшего теплоотвода
