Блок питания на дин рейку 75Вт,Uвх ~ 220 В AC, Uвых - 12 DC постоянного тока |DR-E-75W-12| EKF

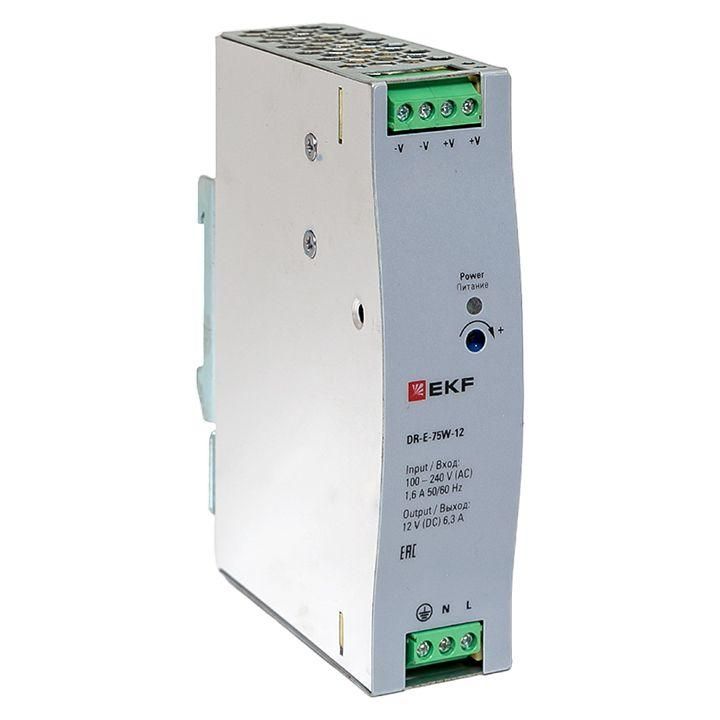

Блок питания на DIN-рейку 75 Вт, входное напряжение 220 В AC, выходное напряжение 12 В DC постоянного тока от EKF - компактное устройство для надёжного преобразования бытового переменного тока в стабильный постоянный ток 12 В. Артикул dr-e-75w-12 подходит для автоматизации, промышленной электроники и систем управления, где требуется питание низковольтных нагрузок.

Назначение и область применения

Этот блок питания предназначен для преобразования переменного тока 220 В в стабилизированный постоянный ток 12 В. Он используется там, где нужны надёжные и компактные источники питания: в контроллерах, реле, сенсорах, светодиодных лентах, устройствах автоматики, панелях управления и других низковольтных системах. Устройство монтируется на DIN-рейку в распределительных щитах, что делает его идеальным решением для промышленных и коммерческих объектов.

Технические характеристики

• Выходная мощность: 75 Вт
• Выходное напряжение: 12 В постоянного тока (DC)
• Максимальный выходной ток: 6,3 А
• Входное напряжение: 80–264 В переменного тока (AC) - совместим с сетями 110 В и 220 В
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным даже при колебаниях входного тока
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от короткого замыкания: да - автоматически отключается при перегрузке и восстанавливается после устранения неисправности
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Устройство легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используются винтовые зажимы: вход - L/N/PE, выход - + / –. Подключение проводов сечением до 2,5 мм2. Монтаж допускается в закрытых щитах с хорошей вентиляцией. Не требует дополнительного крепления или внешних радиаторов при работе в пределах номинальной нагрузки.

Безопасность и стандарты

Блок питания соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания и перегрузки обеспечивает безопасную работу. IP20 не позволяет использовать устройство во влажных или запылённых средах вне корпуса - для таких условий необходима установка в герметичном шкафу.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает в условиях нестабильной сети
• Стабилизированное выходное напряжение - минимизирует риск повреждения чувствительной электроники
• Автоматическая защита от КЗ - снижает риск возгорания и простоев
• Компактный форм-фактор - экономит место в щите
• Поддержка монтажа на DIN-рейку - ускоряет сборку и обслуживание

Ограничения применения

• Не предназначен для работы на открытом воздухе или в помещениях с высокой влажностью - степень защиты IP20 исключает контакт с водой и пылью
• Работает только при температуре окружающей среды от -25C до +70C - не рекомендован для холодных складов без отопления
• Максимальная нагрузка - 75 Вт; превышение вызывает перегрев и отключение
• Не имеет функции регулировки выходного напряжения - фиксированные 12 В

Примеры использования

• Питание PLC-контроллеров в цехах
• Источник для датчиков давления, температуры, уровня
• Питание LED-подсветки в панелях управления
• Работа с реле, соленоидными клапанами, маломощными двигателями
• Альтернатива импульсным адаптерам в промышленных щитах

Практические советы

• Выбирайте этот блок питания, когда нужна точная стабилизация 12 В - он лучше, чем обычные трансформаторы
• Учитывайте посадочный диаметр: для проводов используйте жилы сечением до 2,5 мм2 - большие провода не войдут в клеммы
• Не устанавливайте рядом с нагревательными элементами - перегрев сокращает срок службы
• Проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 75 Вт
• Для длительной работы на максимальной нагрузке (6,3 А) обеспечьте принудительную вентиляцию в щите
• Arтикул dr-e-75w-12 - часть серии EKF PROxima, совместим со всеми другими модулями этой линейки
