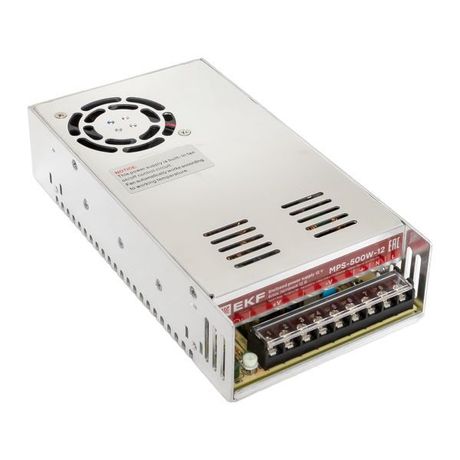

Блок питания намонтажную панель 500Вт,Uвх ~ 220 В AC m, Uвых - 12 DC постоянного тока | MPS-500W-12 EKF

Блок питания намонтажный 500 Вт от EKF с артикулом mps-500w-12 предназначен для стабильного преобразования переменного тока 220 В в постоянный ток 12 В. Подходит для установки на монтажные платы и используется в промышленной автоматике, системах управления и оборудовании с низковольтными нагрузками.

Назначение и область применения

Блок питания намонтажный 500 Вт mps-500w-12 преобразует сетевое напряжение 220 В AC в стабилизированный постоянный ток 12 В DC. Он рассчитан на длительную работу в условиях промышленной среды и применяется там, где требуется надёжное питание устройств с небольшим энергопотреблением. Устанавливается внутри шкафов, на DIN-рейках или плоских поверхностях.

• Подходит для питания контроллеров, сенсоров, реле, светодиодных лент, малых насосов и других устройств на 12 В
• Используется в системах автоматизации, конвейерах, станках, системах видеонаблюдения
• Не предназначен для питания мощных двигателей или оборудования с высокими пусковыми токами

Технические характеристики

• Мощность: 500 Вт
• Входное напряжение: 100–240 В AC (работает в широком диапазоне, включая 220 В)
• Выходное напряжение: 12 В DC (стабилизированное)
• Выходной ток: до 41,7 А (при максимальной мощности)
• Тип монтажа: намонтажный - крепится болтами или саморезами к поверхности
• Защита: перегрузка, перегрев, КЗ (встроенные функции защиты)
• Работа при температуре: от –25 C до +70 C

Совместимость и монтаж

Блок питания намонтажный 500 Вт mps-500w-12 не требует специальных креплений - он фиксируется на металлической или прочной неметаллической поверхности с помощью четырёх отверстий под болты. Для обеспечения теплоотвода рекомендуется монтировать его на теплопроводящую основу (например, алюминиевый радиатор или корпус шкафа). Обязательно соблюдайте минимальные зазоры вокруг устройства - минимум 5 см с каждой стороны для свободной циркуляции воздуха.

Подключение проводов: вход - L/N/PE; выход - +12 V / GND. Используйте провода сечением не менее 2,5 мм2 для выхода, чтобы избежать нагрева и потерь напряжения.

Безопасность и стандарты

Блок питания намонтажный 500 Вт соответствует требованиям безопасности EN 62368-1 и имеет сертификат CE. Защищён от перегрузки, перегрева и короткого замыкания. Автоматически восстанавливает работу после устранения аварии. Не содержит опасных напряжений на выходе - безопасен для обслуживания при выключенном входе.

Преимущества

• Стабильное выходное напряжение даже при колебаниях сети
• Широкий диапазон входного напряжения - работает при просадках и перепадах
• Устойчив к перегрузкам благодаря защите от перегрева и КЗ
• Надёжная сборка и компактные габариты для плотной укладки в шкафах
• Произведено в России - совместимо с местными условиями эксплуатации

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не защищён от попадания воды - IP-класс не указан, использовать только в сухих помещениях
• Не поддерживает параллельное соединение с другими источниками питания
• Не следует применять для питания устройств с импульсным потреблением выше 500 Вт
• При температуре выше +70 C возможна снижение мощности или отключение

Примеры использования

• Питание PLC-контроллеров на производственной линии
• Электроника системы контроля доступа (электрозамки, считыватели)
• Освещение LED-лент в щитовой или на станке
• Автоматические клапаны и исполнительные механизмы 12 В
• Системы видеонаблюдения с несколькими камерами

Практические советы

• Перед установкой проверьте соответствие нагрузки - суммарный ток всех подключённых устройств не должен превышать 41,7 А
• Используйте предохранители на входе (не более 5 А) для защиты от скачков напряжения
• При монтаже в закрытых шкафах обязательно предусмотрите принудительную вентиляцию
• Не закрывайте верхнюю крышку блока питания - она служит радиатором
• При использовании в холодных условиях (ниже –25 C) допускается медленный запуск - первые минуты работа может быть нестабильной
• Артикул mps-500w-12 - часть серии MPS EKF Proxima. Совместим с аналогичными моделями 24 В - отличаются только выходным напряжением
