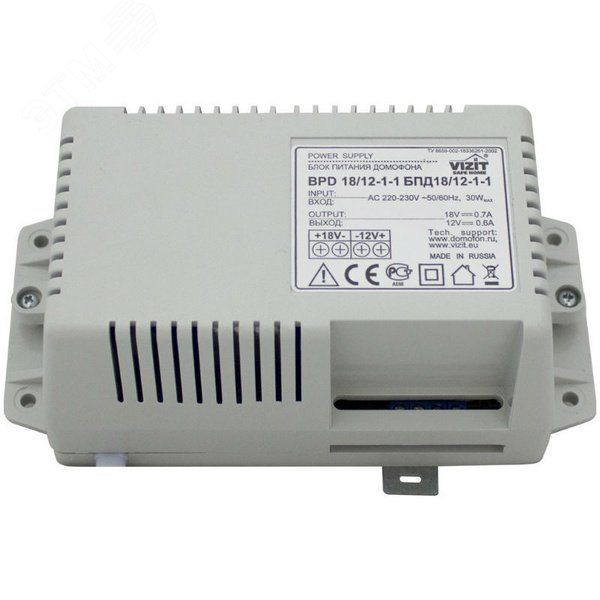

Блок питания нестабилизированный - БПД18/12-1-1 VIZIT

Блок питания нестабилизированный Vizit БПД18/12-1-1 предназначен для питания устройств безопасности - домофонов и электромагнитных замков - в условиях стабильной сети 220 В. Он обеспечивает два выходных напряжения одновременно, что упрощает установку систем доступа без необходимости подключения нескольких источников.

Назначение и область применения

Блок питания нестабилизированный Vizit БПД18/12-1-1 используется исключительно для питания оборудования системы видеодомофона VIZIT. Он выдает два постоянных напряжения: 18 В на 0,7 А - для работы самого домофона, и 12 В на 0,6 А - для управления электромагнитным замком. Подходит для установки в жилых домах, офисах, подъездах и других объектах с централизованной системой контроля доступа.

Технические характеристики

• Входное напряжение: 190–240 В переменного тока (совместим с сетью 220 В +-10%)
• Выходное напряжение 1: 18 В постоянного тока / 0,7 А
• Выходное напряжение 2: 12 В постоянного тока / 0,6 А
• Общая максимальная мощность: 19,8 Вт (18 В × 0,7 А + 12 В × 0,6 А)
• Рабочий температурный диапазон: от 0 C до +40 C
• Корпус: пластик белого цвета
• Тип: нестабилизированный - выходное напряжение зависит от нагрузки и колебаний входного напряжения

Совместимость и монтаж

Блок питания нестабилизированный Vizit БПД18/12-1-1 рассчитан на установку внутри монтажного бокса VIZIT-MB1 (МВ1А или МВ1Р). Без него использование устройства не рекомендуется - бокс обеспечивает механическую фиксацию, защиту от внешнего воздействия и правильную маршрутизацию проводов. Клеммы для подключения входа и выходов расположены удобно для подключения медных проводов сечением до 1,5 мм2. Для подключения используйте изолированные провода с надежными контактами - перегрузка или плохой контакт могут вызвать нагрев.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Не имеет сертификации по классу защиты IP - не предназначено для установки во влажных помещениях или на улице. Электроизоляция выполнена в соответствии с нормами для внутренней установки в сухих помещениях.

Преимущества

• Интегрированное решение: два выхода в одном корпусе - экономия места и проводов
• Простая установка: совместим с официальным монтажным боксом VIZIT-MB1
• Низкий уровень шума: отсутствие вентилятора делает его бесшумным
• Экономичность: потребляет энергию только при работе нагрузки

Ограничения применения

• Не применяется там, где требуется стабильное выходное напряжение - при просадках в сети (например, ниже 190 В) выходное напряжение снижается, что может вызвать сбои в работе домофона или замка
• Запрещено использовать вне диапазона температур 0…+40 C - при более низкой температуре возможна потеря работоспособности, при более высокой - перегрев
• Не подходит для питания устройств с высоким пусковым током (например, некоторых типов замков с двигателями)
• Не защищен от влаги и пыли - нельзя устанавливать в подвалы, на лестничные клетки без герметичного бокса

Примеры использования

• Подключение к домофону VIZIT и электромагнитному замку в многоквартирном доме
• Использование в офисных зданиях для управления дверями с помощью кнопки вызова
• Установка в частных домах с системой видеозвонка и автоматическим открыванием ворот

Практические советы

• Перед установкой проверьте соответствие выходных параметров вашего домофона и замка - особенно токовые значения. Превышение допустимого тока повредит блок питания.
• Всегда используйте оригинальный монтажный бокс VIZIT-MB1 - он обеспечивает безопасную сборку и предотвращает случайное касание токоведущих частей.
• Не соединяйте несколько блоков питания параллельно - это может вызвать перегрузку и отказ.
• Проверяйте температуру корпуса через неделю после запуска - если он слишком горячий (>50 C), возможно, превышена нагрузка или нарушен теплообмен.
• При замене старого блока питания убедитесь, что новый имеет те же выходные параметры - даже небольшая разница в напряжении может испортить чувствительную электронику домофона.
