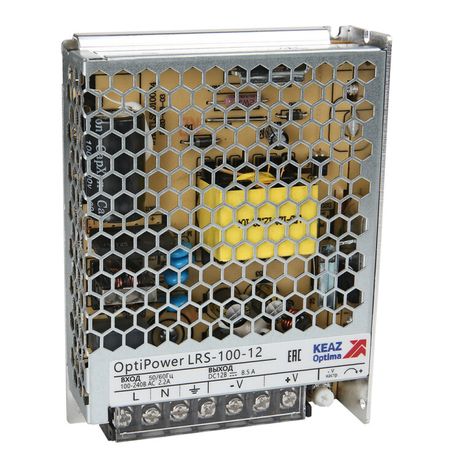

Блок питания панельный OptiPower LRS 100-12 8.5A | 328878 КЭАЗ

Блок питания панельный 100-12 8.5A от КЭАЗ — компактное импульсное устройство для стабильного питания оборудования постоянным током 12 В. Подходит для установки в щитах и корпусах, где требуется надёжное и защищённое решение. Артикул 328878 соответствует серии OptiPower LRS.

Назначение и область применения

Блок питания панельный 100-12 8.5A предназначен для преобразования переменного тока сети в стабилизированное постоянное напряжение 12 В. Используется для питания автоматических систем, контроллеров, сенсоров, реле, светодиодных лент, приводов и других устройств с требованием к точному напряжению. Применяется в промышленной автоматике, на конвейерах, в системах управления, в медицинском и офисном оборудовании.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный выходной ток: 8,5 А
• Выходная мощность: 102 Вт
• Входное напряжение: 85–264 В переменного тока (совместим с сетью 220 В и 110 В)
• Потребляемая мощность: до 120 ВА
• Максимальный входной ток: 2,2 А
• Стабилизация выходного напряжения: да — сохраняет 12 В при изменении нагрузки и колебаниях входного напряжения
• Регулируемое выходное напряжение: да — позволяет настроить напряжение в пределах допустимого диапазона (например, для компенсации потерь в проводах)
• Защита: от короткого замыкания, перегрузки и перегрева
• Индикация: светодиод показывает наличие питания
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –30 °C до +70 °C
• Габариты: 129 × 97 мм
• Подключение: винтовые зажимы для проводов
• Число выходных цепей: одна

Совместимость и монтаж

Блок питания панельный 100-12 8.5A устанавливается на DIN-рейку или крепится болтами к поверхности. Поскольку ширина в модульных расстояниях равна 0, он не занимает стандартные модули DIN, поэтому нуждается в отдельном месте в щите. Для монтажа используйте провода сечением 0,5–2,5 мм². Убедитесь, что вводные провода рассчитаны на максимальный ток 2,2 А. Выходные клеммы выдерживают ток до 8,5 А — выбирайте кабели с запасом по сечению, особенно при длинных линиях.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания и перегрева обеспечивает безопасную работу даже при аварийных режимах. Однако из-за степени защиты IP20 не применяйте в условиях повышенной влажности, пыли или открытых площадках. Не открывайте корпус во время работы — внутри находятся опасные для жизни напряжения.

Преимущества

• Высокая эффективность благодаря импульсной технологии — меньше тепла и энергии теряется
• Автоматическая стабилизация напряжения снижает риск повреждения чувствительной электроники
• Регулировка выходного напряжения позволяет адаптировать питание под реальные условия (например, при больших потерях в кабеле)
• Надёжная защита продлевает срок службы устройства и подключенного оборудования
• Широкий диапазон входного напряжения (85–264 В) делает его пригодным для использования в странах с разными стандартами сети

Ограничения применения

• Не подходит для внешней установки — степень защиты IP20 исключает использование в сыром, пыльном или открытом воздухе
• Не имеет встроенного фильтра помех — при работе рядом с высокочастотной аппаратурой возможны электромагнитные помехи; рекомендуется использовать дополнительные LC-фильтры
• Не предназначен для длительной работы на пределе мощности (102 Вт) — оптимальная нагрузка — до 80–90 % (до 82 Вт)
• Не имеет вентилятора — теплоотдача происходит через корпус, поэтому необходима хорошая вентиляция вокруг устройства

Примеры использования

• Питание PLC-контроллеров в цеховой автоматизации
• Запитка датчиков и исполнительных механизмов на конвейере
• Обеспечение стабильного 12 В для LED-освещения в панелях управления
• Работа с реле времени, таймерами, сигнализацией
• Питание видеокамер и маломощных серверов в закрытых шкафах

Практические советы

• Перед подключением проверьте полярность выходных клемм — неверное подключение может повредить оборудование
• При использовании длинных кабелей на выходе увеличьте сечение провода или слегка повысьте регулируемое напряжение (не более чем на ±5%) для компенсации падения
• Оставляйте минимум 5 см свободного пространства вокруг блока питания для лучшего охлаждения
• Если используется в холодном помещении (ниже 0 °C), дайте устройству прогреться перед включением нагрузки
• Для многоканальных систем можно параллельно подключать несколько блоков питания 100-12 8.5A — но только если они имеют функцию “parallel operation” (в данном случае она не указана — не применять без согласования с производителем)
