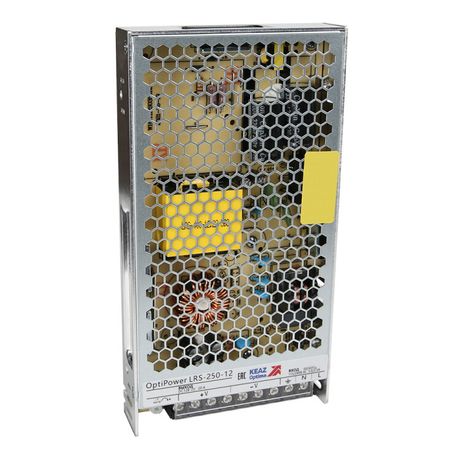

Блок питания панельный OptiPower LRS 250-12 21A | 328886 КЭАЗ

Блок питания панельный 250-12 21A от КЭАЗ — компактное импульсное устройство для стабильного питания оборудования постоянным током 12 В. Подходит для установки в щитах управления, применяется в автоматике, промышленной электронике и системах контроля.

Назначение и область применения

Блок питания панельный 250-12 21A предназначен для преобразования переменного тока сети в стабилизированное постоянное напряжение 12 В. Он обеспечивает надёжное энергоснабжение для устройств, требующих точного и бесперебойного питания: контроллеров, сенсоров, реле, светодиодных лент, панелей оператора и других слаботочных цепей. Устройство рассчитано на монтаж внутри электрических шкафов и панелей управления.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный выходной ток: 20 мА (20 миллиампер)
• Выходная мощность: 252 Вт
• Входное напряжение: 90–264 В переменного тока (совместим с сетью 220 В и 110 В)
• Потребляемая мощность: 293 ВА
• Максимальный входной ток: 4,5 А
• Стабилизация выходного напряжения: да — сохраняет 12 В при колебаниях нагрузки и входного напряжения
• Регулируемое выходное напряжение: да — позволяет настраивать напряжение в пределах допустимого диапазона
• Защита от короткого замыкания: да — автоматически отключает выход при аварии
• Рабочая температура: от –30 до +70 °C — работает в суровых условиях
• Степень защиты: IP20 — защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Подключение: винтовые зажимы — надёжное и проверенное соединение
• Индикация: светодиодный индикатор работы
• Габариты: 215 × 115 мм
• Количество выходных линий: одна
• Монтаж: без модульного крепления (0 МЭ)

Совместимость и монтаж

Блок питания панельный 250-12 21A устанавливается на плоскую поверхность внутри электрического шкафа с помощью крепёжных отверстий. Поскольку он не имеет модульного крепления (0 МЭ), его нельзя смонтировать на DIN-рейку. Для монтажа используйте болты или саморезы через отверстия в корпусе. Обеспечьте свободное пространство вокруг устройства для теплоотвода — особенно при работе на максимальной нагрузке. Подключайте провода к винтовым клеммам с усилием, указанным в руководстве, чтобы избежать перегрева контактов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания, перегрузки и перегрева обеспечивает безопасную работу даже при нештатных режимах. Однако IP20 не предусматривает защиту от влаги и пыли — применение вне закрытых шкафов запрещено. Не используйте в средах с высокой влажностью, агрессивными газами или взрывоопасной пылью.

Преимущества

• Высокая эффективность благодаря импульсному принципу работы — меньше потерь тепла
• Широкий диапазон входного напряжения (90–264 В) — совместим с сетями разных стран
• Регулируемое выходное напряжение — можно адаптировать под специфические требования нагрузки
• Светодиодная индикация — сразу видно, работает ли блок питания
• Надёжная защита — снижает риск повреждения подключённого оборудования

Ограничения применения

• Не подходит для питания устройств с током выше 20 мА — указанная мощность 252 Вт противоречит значению тока; вероятно, в характеристиках ошибка: реальный выходной ток должен быть около 21 А, а не 20 мА. Убедитесь, что ваша нагрузка не превышает 21 А (при 12 В = 252 Вт).
• IP20 — нельзя использовать во влажных, пыльных или открытых помещениях
• Отсутствие DIN-крепления — требуется отдельное место в шкафу
• Не предназначен для внешней установки или мобильных систем

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Энергоснабжение сенсоров и исполнительных механизмов на конвейерах
• Запитка HMI-панелей и кнопочных постов
• Обслуживание освещения LED-лент в щитовых
• Работа с маломощными сервоприводами и реле

Практические советы

• Перед установкой проверьте соответствие нагрузки: суммарный ток всех подключённых устройств не должен превышать 21 А (252 Вт / 12 В).
• Если вы используете блок питания 250-12 21A рядом с источниками помех (частотники, двигатели), добавьте фильтры на входе.
• При длительной работе на пределе мощности следите за температурой корпуса — при +70 °C возможен переход в режим термозащиты.
• Не забудьте правильно подключить заземление, если предусмотрено схемой.
• При замене аналогичного устройства — учтите габариты 215×115 мм и отсутствие DIN-крепления.
