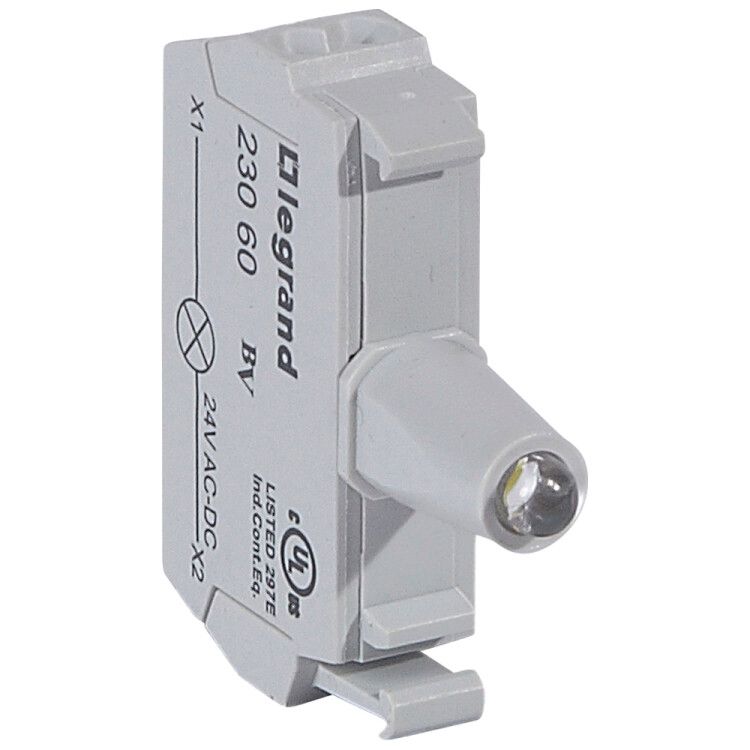

Блок контактов 12-24В с инд. пруж. клеммами бел. Osmoz Leg 023060 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 24В~/= с пружинными клеммами белый от Legrand (артикул 023060) предназначен для равномерной подсветки кнопок управления и рассеивающих элементов в пультах и щитах. Устройство совместимо с переменным и постоянным током, обеспечивает долгую работу за счёт светодиодного источника света и удобную фиксацию через пружинные клеммы.

Назначение и область применения

Этот блок подсветки используется для освещения индикаторных кнопок и диффузоров в устройствах управления. Подходит для установки в панелях автоматизации, станках, конвейерах, системах безопасности и других местах, где требуется визуальное указание состояния оборудования. Благодаря универсальному напряжению работает как в сетях переменного, так и постоянного тока.

Технические характеристики

• Тип источника света: светодиод - энергоэффективный, долговечный, не требует замены при нормальной эксплуатации;
• Напряжение питания: 10,8–26,4 В AC/DC - позволяет использовать устройство в широком диапазоне напряжений без переключения режимов;
• Цвет излучения: белый - естественный свет, хорошо воспринимается глазом, подходит для большинства условий;
• Тип цоколя: BA9s - стандартизированный контакт, совместим с большинством индикаторных кнопок и диффузоров этого типа;
• Подключение: пружинные клеммы - быстрое и надёжное соединение без инструментов, исключает ослабление контактов при вибрациях;
• Тип крепления: фронтальный - устанавливается прямо в отверстие корпуса кнопки или диффузора;
• Наличие резистора: да - внутренний ограничитель тока защищает светодиод от перегрузок при колебаниях напряжения;
• Комплектация: полностью готов к использованию - всё необходимое встроено, внешних проводов не требуется.

Совместимость и монтаж

Блок подсветки Legrand 023060 совместим с индикаторными кнопками и диффузорами, имеющими стандартный цоколь BA9s и фронтальную посадочную форму. Для установки достаточно вставить блок до упора в соответствующее гнездо на кнопке или диффузоре. Прежде чем монтировать, проверьте, что посадочный диаметр соответствует размерам вашего компонента - не все модели поддерживают этот тип подсветки. Кабели подключаются в пружинные клеммы: зачистите жилы на 5–7 мм, вставьте и закройте зажим - контакт будет надёжным даже при механических нагрузках.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Напряжение 10,8–26,4 В является безопасным уровнем SELV (защитное сверхнизкое напряжение), что снижает риск поражения током. Отсутствие открытых контактов и наличие внутреннего резистора повышают надёжность работы в условиях повышенной влажности и запылённости.

Преимущества

• Работает как от переменного, так и от постоянного тока - не нужно выбирать версию под конкретную сеть;
• Светодиодный источник служит десятки тысяч часов - практически не требует обслуживания;
• Пружинные клеммы обеспечивают быстрый монтаж и высокую надёжность соединения;
• Встроенная защита от скачков напряжения благодаря резистору - увеличивает срок службы;
• Белый цвет света обеспечивает хорошую видимость без бликов и искажений.

Ограничения применения

• Не предназначена для использования вне диапазона 10,8–26,4 В - при более высоких значениях возможна немедленная выход из строя;
• Не подходит для установки в средах с температурой ниже –25 C или выше +60 C - производитель не гарантирует работоспособность за пределами этих значений;
• Не имеет защиты от пыли и воды (IP-класс не указан) - нельзя применять во влажных или пыльных помещениях без дополнительной герметизации;
• Не совместим с кнопками и диффузорами, использующими другие типы цоколей (например, BAU15d или W2.1x9.5d).

Примеры использования

• Подсветка кнопки “Старт” на пульте управления станком CNC;
• Индикация состояния “Готово” на панели конвейера;
• Освещение клавиш аварийной остановки в производственных залах;
• Интеграция в распределительные шкафы с индикаторными модулями серии Osmoz от Legrand.

Практические советы

• Перед установкой проверьте напряжение сети - даже кратковременные импульсы выше 26,4 В могут вывести блок из строя;
• Если подсветка мерцает или слабо светит - возможно, напряжение ниже 10,8 В; проверьте питание всей цепи;
• При замене старой лампочки на этот блок - убедитесь, что посадочное место точно соответствует форме BA9s;
• Не затягивайте клеммы - пружинные зажимы не требуют усилия, чрезмерное давление может повредить контакт;
• Для длительной работы в условиях вибраций рекомендуется дополнительно зафиксировать блок клеем или хомутом, чтобы исключить люфт.
