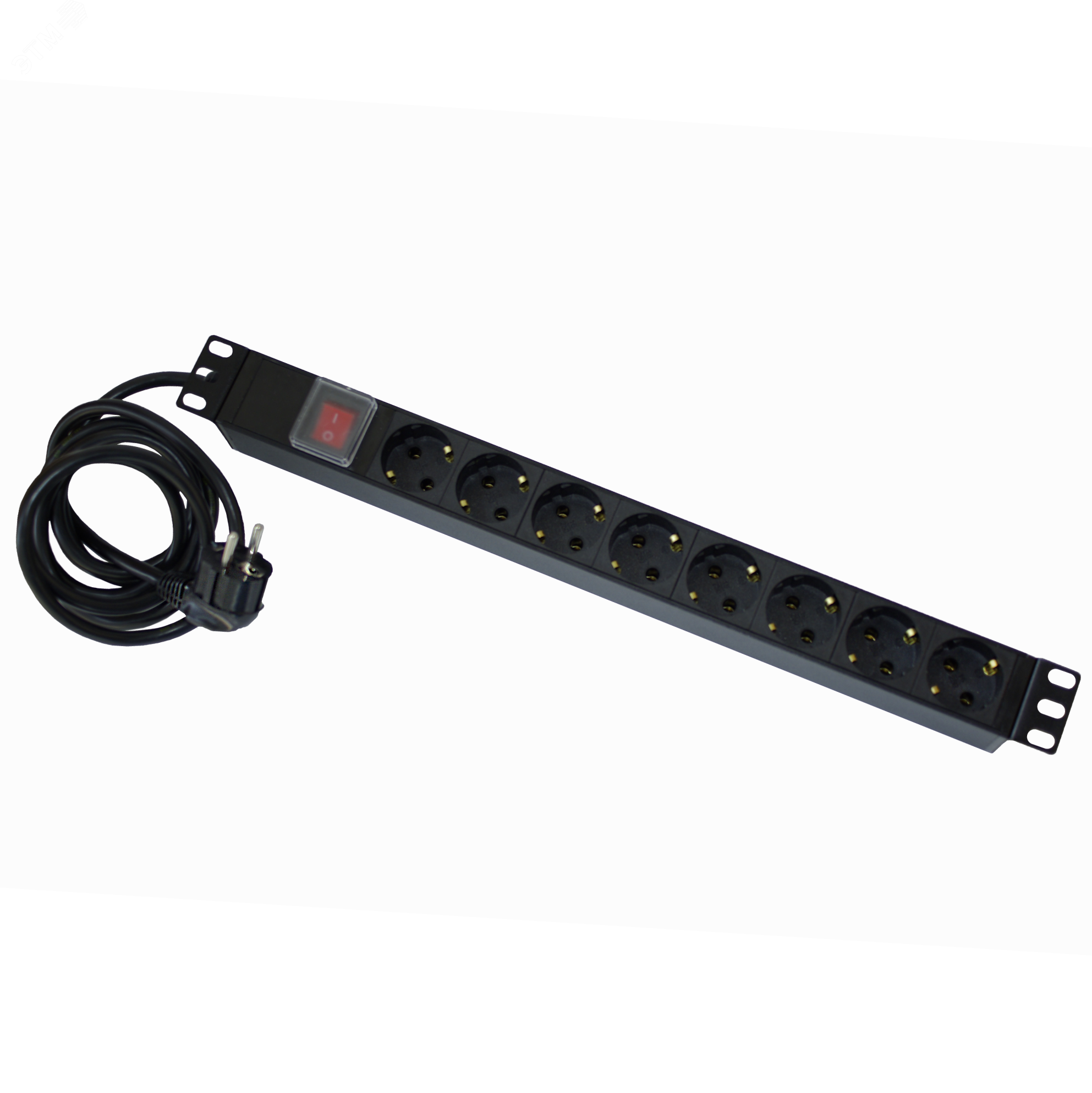

Блок распределения питания 19 16А/250В, 8 розеток (Schuko) - PDU (Shuko) Net.on 05-0419

Блок распределения питания SUPRLAN 05-0419 - компактное устройство для организации надёжного и безопасного электропитания оборудования в 19-дюймовых стойках. Он обеспечивает восемь розеток Schuko с защитным заземлением, рассчитан на ток до 16 А и напряжение 250 В, идеально подходит для серверов, коммутаторов и других телекоммуникационных устройств.

Назначение и область применения

Блок распределения питания SUPRLAN 05-0419 используется для централизованного распределения электроэнергии внутри 19-дюймовых стоек. Подключает к одному входу несколько устройств - серверы, сетевые коммутаторы, маршрутизаторы, IP-камеры и другую активную аппаратуру. Предназначен исключительно для внутренней установки в телекоммуникационных и IT-шкафах, где требуется упорядоченный доступ к сети 220–250 В.

Технические характеристики

• Тип изделия: Блок распределения питания
• Количество розеток: 8 × Schuko
• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Защита: Встроенный автоматический предохранитель
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Монтажная высота: 1 U (стандартная единица для 19-дюймовых стоек)
• Цвет корпуса: Чёрный
• Рабочий температурный диапазон: от 0 C до +40 C
• Тип разъёмов: Schuko (CEE 7/4) - европейский стандарт с заземляющими контактами

Совместимость и монтаж

Устройство совместимо со всеми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется внутренним способом - фиксируется на направляющих стойки с помощью крепёжных отверстий на боковых планках. Установка требует свободного места в 1U. Кабель питания подключается к задней части устройства; входной провод не входит в комплект - его необходимо подвести от внешнего источника. Для правильной работы важно соблюдать максимальную нагрузку: суммарный ток всех подключённых устройств не должен превышать 16 А.

Безопасность и стандарты

Розетки Schuko обеспечивают защитное заземление, соответствуют требованиям безопасности Европейского стандарта IEC 60320. Встроенный предохранитель защищает от перегрузок и коротких замыканий. IP20 означает, что устройство не предназначено для использования во влажных средах, на улице или в помещениях с повышенной запылённостью. Нельзя использовать в условиях, где возможны брызги воды, конденсация или воздействие химически агрессивных веществ.

Преимущества

• Компактность: занимает всего 1U, экономит место в плотно укомплектованных стойках
• Надёжная защита: встроенный предохранитель снижает риск повреждения подключённого оборудования
• Стандартные розетки: Schuko поддерживают большинство европейских и российских устройств с трёхконтактной вилкой
• Чёткая организация: устраняет хаос из множества удлинителей и переходников

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от пыли и влаги
• Запрещено подключать мощные нагревательные приборы (например, обогреватели, кипятильники), так как они превышают допустимую нагрузку в 16 А
• Не работает при температурах ниже 0 C и выше +40 C - не рекомендовано для неотапливаемых помещений или жарких серверных комнат без кондиционирования
• Не имеет выключателя - управление питанием возможно только через источник или внешние автоматы

Примеры использования

• Подключение 8 серверов в одном ряду 19-дюймовой стойки
• Распределение питания для набора сетевых коммутаторов и SFP-модулей
• Обеспечение электропитанием IP-камер, видеорегистраторов и NVR-систем
• Использование в малых ЦОД, офисных серверных и телеком-узлах

Практические советы

• Перед установкой проверьте суммарную мощность всех подключаемых устройств - она должна быть меньше 3,6 кВт (16 А × 250 В)
• Используйте кабель с сечением не менее 1,5 мм2 для подвода питания - меньшее сечение может вызвать перегрев
• Не используйте адаптеры и многоразъёмные удлинители после этого блока - это увеличивает риск перегрузки
• При монтаже в стойке оставьте минимальный зазор вокруг устройства для лучшей вентиляции
• Проверяйте целостность предохранителя при сбоях в работе - он легко заменяемый, но требует отключения питания перед обслуживанием
