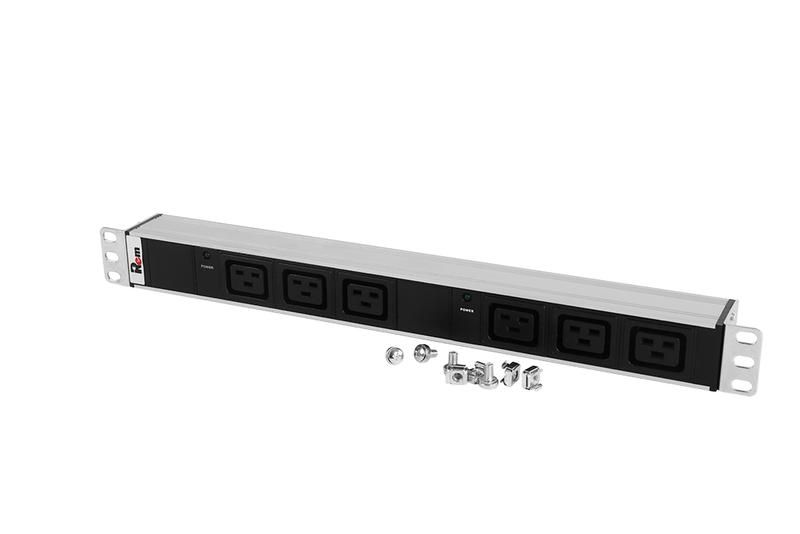

Блок распределения питания R-32-6C19-I-440-K 6хC19 32А базов. горизонт. клем. колодка Rem 1467498

Блок распределения питания 6хC19 32А базовая горизонтальная клеммная колодка от Rem (артикул 1467498) предназначен для надёжного распределения электроэнергии между несколькими потребителями на одной фазе. Подходит для установки в щитах управления, на производстве и в промышленной автоматике.

Назначение и область применения

Эта клеммная колодка используется для создания централизованной точки подключения шести одножильных проводов с током до 32 А каждый. Она позволяет заменить несколько отдельных соединений одним компактным модулем, упрощая сборку и обслуживание электрических цепей. Применяется в системах управления оборудованием, где требуется равномерное распределение нагрузки - например, на конвейерах, насосных станциях, станках с ЧПУ и других устройствах с множеством одинаковых потребителей.

Технические характеристики

• Количество выходов: 6
• Максимальный ток на канал: 32 А
• Тип контактов: C19 - стандартный пружинный зажим для жил сечением до 16 мм2
• Форма корпуса: горизонтальная, плоская, для монтажа на DIN-рейку
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Рабочее напряжение: до 500 В переменного тока
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Колодка совместима с любыми DIN-рейками шириной 35 мм, установленными в силовых или распределительных щитах. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый входной контакт рассчитан на подключение одного одножильного медного провода сечением 0,5–16 мм2. Многожильные провода необходимо обжать наконечниками. Установка выполняется без инструментов: для затяжки контактов используйте отвертку с плоским лезвием, вставив её в окно зажима и повернув до упора.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Корпус выполнен из материала, не поддерживающего горение (UL94 V-0), что снижает риск распространения огня при перегрузке. Напряжение 500 В обеспечивает безопасную работу в сетях 230/400 В. Не предназначена для использования в взрывоопасных средах.

Преимущества

• Шесть независимых каналов позволяют подключать сразу шесть потребителей без дополнительных ответвлений
• Пружинный зажим C19 исключает необходимость периодической подтяжки контактов
• Горизонтальное исполнение экономит место в щите, особенно при плотном расположении оборудования
• Чёткая маркировка каждого канала упрощает диагностику и обслуживание
• Высокая механическая прочность корпуса выдерживает вибрацию и удары на производстве

Ограничения применения

• Не подходит для многожильных проводов без обжимных наконечников
• Защита IP20 не допускает использование во влажных помещениях, на улице или в условиях повышенной запылённости
• Максимальный ток 32 А на канал - нельзя использовать для нагрузок выше этого значения даже временно
• Не имеет функции автоматического отключения - требует внешней защиты (автоматический выключатель или предохранитель)

Примеры использования

• Подключение шести двигателей малой мощности на одном конвейере
• Распределение питания на шесть светильников в производственном цехе
• Объединение сигналов управления от нескольких датчиков к одному контроллеру
• Создание распределительной точки для 24 В постоянного тока в системах автоматизации

Практические советы

• Перед монтажом проверьте сечение проводов - они должны быть в диапазоне 0,5–16 мм2
• Если используются алюминиевые провода, обязательно примените переходные наконечники
• При установке в щит с ограниченным пространством учтите габариты колодки - она занимает около 108 мм по ширине
• Для удобства обслуживания рекомендуется помечать каждый вывод этикеткой
• Не перегружайте колодку - суммарная нагрузка всех шести каналов не должна превышать 192 А, но важно соблюдать нормы по нагреву и вентиляции щита
