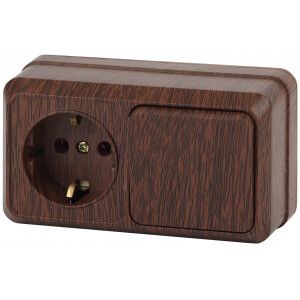

Блок розетка+выкл. ОП Quadro 2-701-10 гориз. 10(16)А-250В IP20 венге Intro Б0036151 ЭРА

Блок розетка + выключатель горизонтальный 10(16)А-250В, IP20, одинарный выключатель, Quadro, венге - компактное устройство для комбинированного управления светом и подключения бытовых приборов. Выполнен в корпусе из термопласта с отделкой под дерево, подходит для открытой установки в помещениях с нормальной влажностью. Бренд ЭРА, артикул б0036151.

Назначение и область применения

Устройство сочетает в себе одну розетку с заземлением и один клавишный выключатель в одном корпусе. Подходит для установки на стену в жилых, офисных и производственных помещениях, где требуется удобное управление освещением и подключение оборудования - например, рядом со столом, у входа в комнату или возле станка. Применяется там, где нельзя использовать встраиваемые модели - например, при ремонте без штробления стен.

Технические характеристики

• Номинальный ток: 16 А (допустимо кратковременно до 10 А для выключателя)
• Номинальное напряжение: 250 В
• Розетка: одна, с заземляющим контактом (тип Schuko)
• Выключатель: одноклавишный, двухполюсный
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт
• Контакты: сталь и латунь, с винтовыми зажимами
• Габариты: 120 × 50 мм
• Минимальная глубина монтажной коробки: 45 мм
• Цвет: венге (имитация древесины)
• Способ монтажа: открытый, на поверхность стены
• Ориентация: горизонтальная

Совместимость и монтаж

Блок розетка + выключатель горизонтальный 10(16)А-250В, IP20, одинарный выключатель, Quadro, венге монтируется на поверхность стены с помощью винтового крепления. Для установки нужна монтажная коробка глубиной не менее 45 мм - она обеспечивает свободный проход проводов и фиксацию устройства. Кабель подключается через винтовые зажимы: зачищенные жилы (до 2,5 мм2) затягиваются отверткой. Не требует специальных инструментов. Совместим с любыми стандартными проводами 2,5–4 мм2. Не предназначен для замены встроенных моделей - не имеет углубленного посадочного места.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных, кухнях, гаражах и других местах с повышенной влажностью или риском попадания жидкости. Материалы корпуса самозатухающие, что снижает риск распространения пламени. Соответствие стандартам IEC 60884-1 и ГОСТ Р 50571 реализовано на уровне производства, сертификация указана в документах производителя ЭРА.

Преимущества

• Объединяет два функциональных элемента - экономит место на стене
• Фиксация винтами надежнее, чем клипсовая система
• Латунные контакты обеспечивают долгий срок службы и минимальный нагрев
• Отделка под венге маскирует царапины и хорошо сочетается с деревянным интерьером
• Подходит для реконструкции старых помещений без перестройки стен

Ограничения применения

• Не допускается установка в помещениях с высокой влажностью - банях, саунах, на улице
• Не подходит для мощных нагрузок свыше 16 А - например, для электрокотлов или сплит-систем
• Нельзя использовать в условиях постоянной запыленности - IP20 не защищает от пыли
• Не предназначена для скрытой установки в штробы - корпус не рассчитан на закладку в стену
• Клавиша выключателя работает только на разрыв фазы - ноль и земля остаются всегда подключенными

Примеры использования

• Рядом с рабочим столом - выключатель света, розетка для компьютера или лампы
• На входе в комнату - выключатель основного освещения, розетка для зарядки телефонов
• В мастерской - управление светом, розетка для электроинструмента
• В офисе - контроль люминесцентного потолочного светильника и питание принтера

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была ≥45 мм - иначе не получится плотно закрепить блок
• При подключении используйте провода сечением 1,5–2,5 мм2; более толстые могут не войти в зажим
• Не затягивайте винты слишком сильно - можно повредить пластиковые контактные площадки
• Если используется многожильный провод, обжмите его наконечником перед вставкой в зажим
• Проверьте соответствие фазы и ноля - неверное подключение может сделать выключатель бесполезным
• Для визуального единства выбирайте другие элементы серии Intro Quadro - они имеют одинаковый дизайн и цвет
