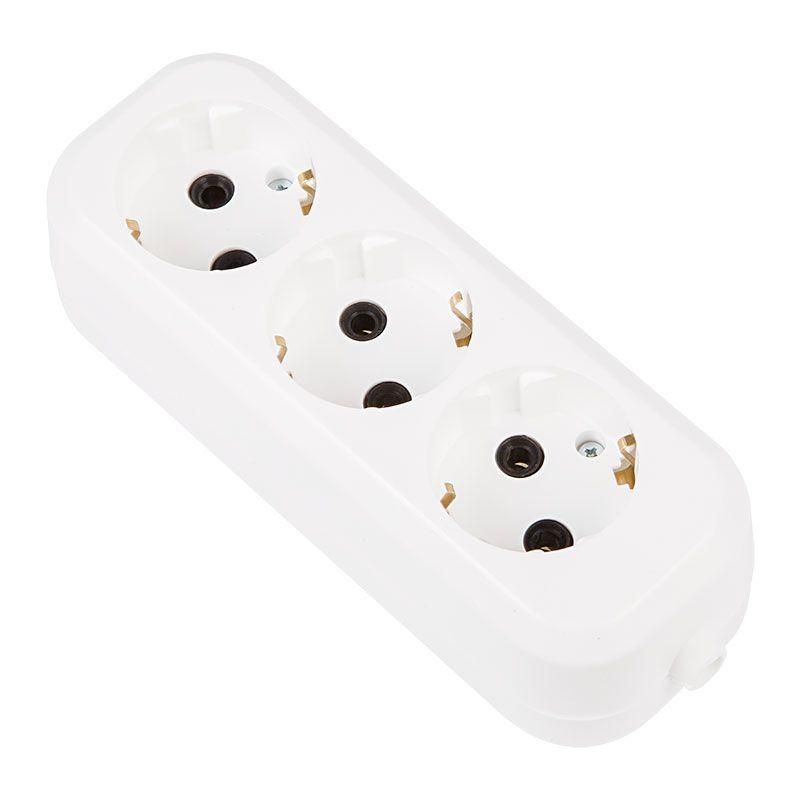

Колодка 3 гнезда с заземлением REXANT 11-8712 - это компактное устройство для подключения бытовой и офисной техники к сети 220 В. Подходит для сборки удлинителей и монтажа наружных блоков розеток. Колодка 3 гнезда с заземлением обеспечивает совместимость с российскими и евро-вилками, а наличие заземления повышает безопасность при работе с металлическими корпусами приборов.

Назначение и область применения

Колодка 3 гнезда с заземлением используется для временного или постоянного подключения до трёх электроприборов к однофазной сети 220 В. Применяется в качестве модульного элемента в самодельных удлинителях, в распределительных коробках, на рабочих местах мастерских, в офисах и на производстве. Устройство не предназначено для самостоятельного использования - требует монтажа в корпус, щиток или другую конструкцию.

Технические характеристики

• Количество розеток SCHUKO: 3
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву, не горюч
• Цвет: белый
• Длина питающего провода: 0 м - требуется внешнее подключение
• Разъёмы USB: отсутствуют
• Галогены: отсутствуют - материал соответствует экологическим нормам RoHS
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Колодка 3 гнезда с заземлением имеет стандартные контакты SCHUKO, совместимые с вилками типа CEE 7/4 (евро) и ГОСТ 7396.1 (российские). Для установки необходимо закрепить её в корпусе или стеновой нише с помощью крепёжных отверстий - они предусмотрены в основании. Монтаж выполняется с соблюдением полярности: фаза, ноль и заземление должны быть правильно соединены с входным кабелем. Поскольку провод не предусмотрен, используйте шнур сечением не менее 1,5 мм2 для тока 10 А.

Безопасность и стандарты

Заземляющий контакт в каждой розетке обеспечивает защиту от поражения током при пробое изоляции оборудования. Соответствует требованиям безопасности для внутренней установки. IP20 позволяет использовать устройство только в сухих помещениях - не допускается монтаж в ванных комнатах, на улице или в условиях повышенной влажности. Наличие заземления снижает риск возгорания при аварийных ситуациях.

Преимущества

• Поддержка двух типов вилок - удобно для смешанного парка оборудования
• Термопластовый корпус выдерживает нагрев при длительной нагрузке 10 А
• Отсутствие галогенов - безопасен при возможном перегреве
• Универсальная форма - легко интегрируется в любые корпуса и панели
• Чёткая разводка контактов - минимизирует ошибки при монтаже

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пыли
• Нет встроенного провода - требует внешнего подключения, что усложняет установку
• Не подходит для мощных приборов свыше 2,2 кВт (при 10 А и 220 В)
• Не содержит автоматических выключателей или УЗО - необходима защита на уровне щита
• Не рассчитана на частое подключение/отключение - не является удлинителем для ежедневного перемещения

Примеры использования

• Сборка стационарного удлинителя для цехового оборудования: станков, сварочных аппаратов, пылесосов
• Интеграция в панель управления на производственной линии
• Монтаж в деревянную или пластиковую коробку для питания компьютеров и оргтехники в офисе
• Создание точки подключения для тестирования электроники в лаборатории

Практические советы

• При монтаже в корпус проверьте, чтобы заземляющий контакт был надёжно соединён с заземляющей шиной
• Используйте кабель с медными жилами сечением 1,5–2,5 мм2 - этого достаточно для 10 А
• Не устанавливайте колодку рядом с источниками тепла - даже термопласт может деформироваться при температуре выше 70 C
• Перед первым включением проверьте целостность заземления мультиметром
• Если нужна защита от скачков напряжения - подключите колодку через сетевой фильтр или стабилизатор
