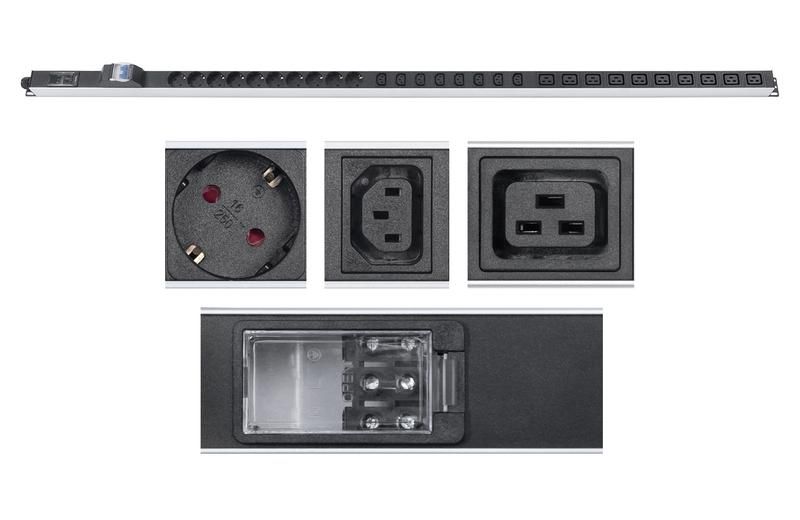

Блок розеток для 19' шкафов, вертикальный, 10 Schuko, IEC 320 C19, 8 C13, 32А, автомат защиты, алюминиевый корпус, клеммная колодка - PDU-32-10S-10C19-8C13-B-T Cabeus 9547c

Блок розеток Cabeus pdu-32-10s-10c19-8c13-b-t - это устройство для распределения электроэнергии в 19-дюймовых стойках, сочетающее 28 розеток различных типов и автоматический выключатель на 32 А. Подходит для серверных, телекоммуникационных и промышленных систем, где требуется надёжное питание множества оборудования одновременно.

Назначение и область применения

Блок розеток Cabeus pdu-32-10s-10c19-8c13-b-t предназначен для централизованного питания оборудования в 19-дюймовых стойках. Он обеспечивает подключение устройств с различными разъёмами: серверов, сетевых коммутаторов, NAS, UPS, рабочих станций и других потребителей 220 В. Устройство особенно эффективно в средах с высокой плотностью оборудования - дата-центрах, операционных залах, производственных контроллерных помещениях.

Технические характеристики

• Общее количество розеток: 28
• Розетки Schuko (CEE 7/7): 10 шт. - подходят для европейских и российских бытовых и офисных устройств
• Розетки IEC 320 C19: 10 шт. - предназначены для мощного оборудования (серверы, высокопроизводительные UPS)
• Розетки IEC 320 C13: 8 шт. - стандарт для большинства компьютеров, сетевого оборудования, принтеров
• Максимальный ток: 32 А - совместим с автоматическим выключателем на этот же ток
• Напряжение: 220–240 В AC
• Корпус: алюминий толщиной 1,2 мм - прочный, легкий, хорошо рассеивает тепло
• Подключение входного кабеля: клеммная колодка, допускает провода сечением до 10 мм2
• Монтаж: вертикальный, на направляющие 19" (крепление в комплекте)
• Рекомендованная глубина стойки: 38 U и выше

Совместимость и монтаж

Блок розеток Cabeus pdu-32-10s-10c19-8c13-b-t монтируется исключительно в 19-дюймовые стойки с вертикальными направляющими. Комплект кронштейнов позволяет закрепить устройство за несколько минут. Убедитесь, что в стойке достаточно места по высоте - устройство занимает около 1–2 U, но требует свободного доступа спереди для подключения кабелей. Клеммная колодка расположена снизу - для удобной прокладки входного силового кабеля рекомендуется использовать нижний проход в стойке. Максимальное сечение входного провода - 10 мм2; использование проводов большего сечения невозможно без доработки.

Безопасность и стандарты

Устройство оснащено автоматическим выключателем на 32 А, который защищает от перегрузок и коротких замыканий. Все розетки соответствуют требованиям EN 60320 и DIN VDE 0620. Корпус из алюминия не горюч и не создаёт искр. Наличие клеммной колодки вместо жестко запаянного кабеля повышает безопасность при обслуживании - можно отключить питание, открутить клеммы и заменить кабель без демонтажа всего блока.

Преимущества

• Высокая плотность розеток: 28 выходов в одном модуле - экономия места в стойке
• Гибкая комбинированная конфигурация: сочетание Schuko, C19 и C13 покрывает все типы нагрузок
• Прочный алюминиевый корпус: устойчив к механическим воздействиям, не деформируется при температурных колебаниях
• Клеммная колодка вместо фиксированного кабеля: упрощает замену входного провода и адаптацию под разную длину и сечение
• Автоматический выключатель встроен - не нужен отдельный щиток на 32 А

Ограничения применения

• Не предназначен для работы при напряжении выше 240 В - не используется в трёхфазных системах 380 В
• Запрещён монтаж в стойках менее 38 U: недостаточно места для прокладки кабелей и доступа к розеткам
• Не поддерживает управление через сеть (нет SNMP, Ethernet, remote control)
• Не имеет индикации состояния - нельзя определить, включен ли автомат, кроме визуального осмотра
• Максимальная нагрузка - 32 А. Превышение вызовет срабатывание автомата; не следует подключать устройства с суммарной мощностью свыше 7 kW

Примеры использования

• Серверная стойка: 10 серверов с C13, 5 коммутаторов с C13, 2 UPS с C19 + 10 оргтехники (принтеры, мониторы) через Schuko
• Производственный контроль: PLC-устройства, HMI-панели, насосы с C13, вентиляторы с Schuko
• Телеком-узел: маршрутизаторы, SFP-модули, резервные батареи - всё подключается через C13/C19, а освещение и тестовое оборудование - через Schuko

Практические советы

• Перед монтажом проверьте, чтобы входной кабель имел сечение ≤10 мм2 - иначе он не войдёт в клеммник
• Используйте цветовую маркировку кабелей: C19 - для серверов, C13 - для сетевого оборудования, Schuko - для вспомогательных устройств
• Не забудьте оставить минимум 10 см свободного пространства перед блоком - для удобства подключения и обслуживания
• При использовании в условиях повышенной влажности или пыли - регулярно проверяйте состояние контактов и клемм
• Этот блок не является PDU с измерением энергопотребления - если нужны данные по току/мощности, выбирайте модели с мониторингом
